Description de produit

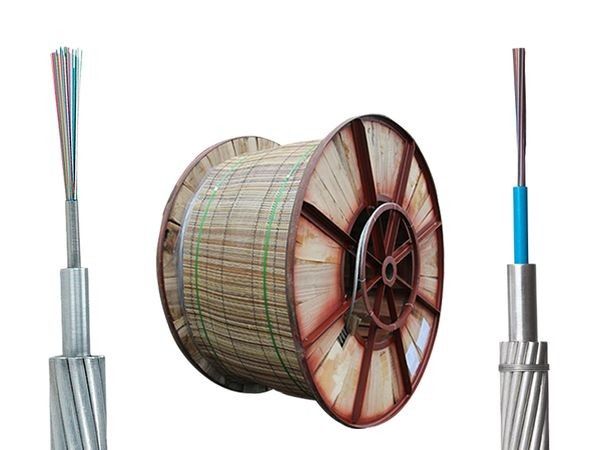

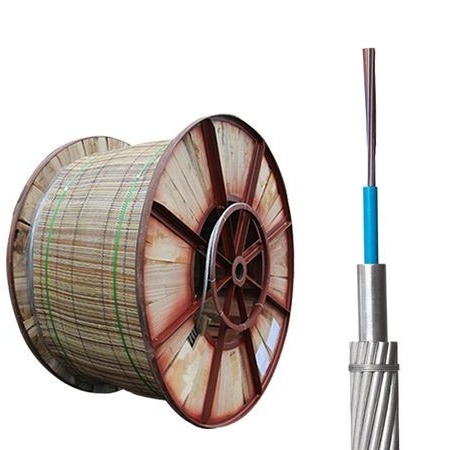

Câble de terre optique (câble OPGW)
Description de l'OPGW
Le câble optique OPGW intègre des fibres optiques à l'intérieur du fil de terre des lignes de transport aériennes à haute tension, créant un système de communication sûr et efficace le long du réseau électrique. Avec son double rôle de mise à la terre et de transmission de données, l'OPGW assure à la fois la protection du système électrique et une communication fiable. La structure métallique du fil offre une excellente résistance mécanique, stabilité et une longue durée de vie. Comparé aux installations de câbles optiques conventionnels, l'OPGW réduit considérablement le temps de construction et les coûts globaux du projet. Il est largement utilisé dans les projets de transport d'énergie, les sous-stations et les systèmes de communication de réseaux intelligents.
Caractéristiques et avantages du câble optique OPGW
-
Technologie avancée de tube en acier inoxydable rempli d'un composé bloquant l'eau pour une protection maximale des fibres.
-
Une résistance à la traction élevée et une structure compacte garantissent la durabilité dans des environnements difficiles.
-
Faible interférence entre le réseau électrique et le réseau de communication, même en cas de court-circuit.
-
Installation facile—compatible avec les spécifications courantes des fils de terre et peut remplacer directement les fils de terre existants.
-
Excellente résistance à la foudre et performances stables sur de longues portées.
-
Solution rentable pour l'intégration de la communication dans l'infrastructure de transport d'énergie.
Description du câble OPGW
Application
L'OPGW est principalement appliqué dans les systèmes de communication d'énergie avec les accessoires associés. Il prend en charge la protection par relais, la surveillance automatique et la transmission de signaux lorsqu'il est installé le long des lignes électriques à haute tension.
Structure

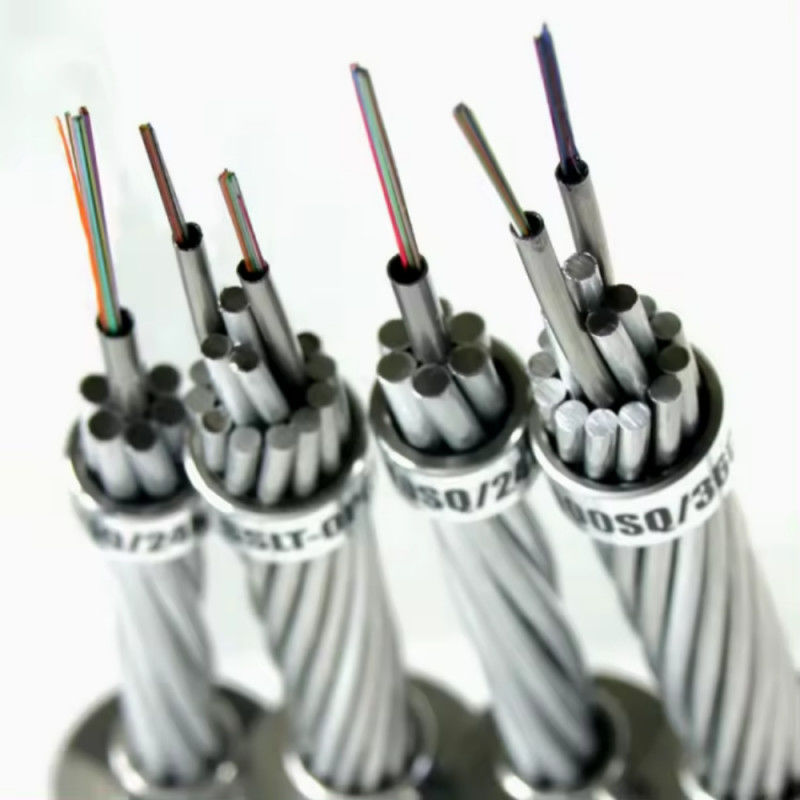

Le fil de terre optique toronné (OPGW) est fabriqué avec des couches doubles ou triples de fils en acier revêtu d'aluminium (ACS), ou un mélange de fils ACS et d'alliage d'aluminium. Sa conception est optimisée pour répondre aux besoins des réseaux électriques aériens modernes, assurant à la fois la mise à la terre électrique et la communication optique.
Options de fibres
Nombre de fibres
Plage de tension
Applications principales
-
Largement utilisé dans les nouvelles lignes électriques aériennes construites
-
Idéal pour les projets de transmission à grande capacité de fibres et à très haute tension (UHV)
-
Fournit une mise à la terre et une protection contre la foudre tout en transportant le courant de défaut de court-circuit
Conceptions typiques
Paramètre
OPGW avec tube en aluminium PBT
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Court-circuit (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Conceptions typiques OPGW de tube en acier inoxydable toronné
Conception typique pour double couche :
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Court-circuit (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Conception typique pour trois couches :
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Court-circuit (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Conceptions typiques OPGW de tube central en acier inoxydable recouvert d'AL
Conception typique pour une seule couche
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Court-circuit (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Conception typique pour double couche
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Court-circuit (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Conceptions typiques OPGW de tube lâche central en acier inoxydable
Conception typique pour une seule couche :
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Court-circuit (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Conception typique pour double couche :
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Court-circuit (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
