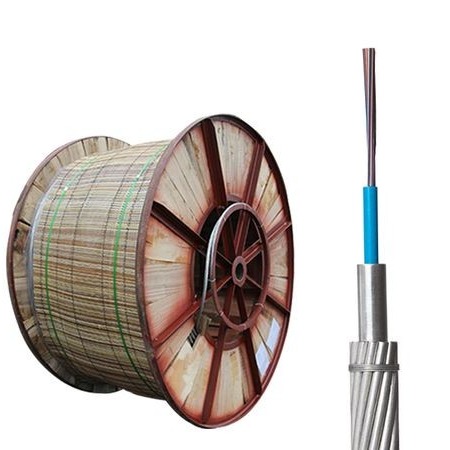

Description de produit
Résumé du produit du câble à fibre optique OPGW
câble OPGW (câble optique de mise à terre)les combinesfibres optiquesavec lecâble de mise à la terre aériendes lignes de transport haute tension, permettantmise à la terre électrique simultanée et communication optiquedans un seul câble.conception à double fonctionIl permet d'améliorer la fiabilité du système, de simplifier les infrastructures et de réduire les coûts de construction.structure renforcée de métal, les câbles OPGW sont solides, durables et résistants aux conditions environnementales difficiles.
Principales caractéristiques et avantages
-
Protection améliorée:Tubes en acier inoxydable remplis decomposés hydroblocantsprotéger les fibres optiques de l'humidité et des dommages physiques.
-
Conception compacte et résistante:Des offres excellentes.résistance à la tractionet compactesse structurelle, adaptée àles installations extérieures à longue portéeet environnements extrêmes.
-
Interférence électromagnétique minimale:Réduit les interférences entre les signaux de communication et les courants de court-circuit dans les systèmes électriques.
-
Facile à installer:Compatible avec les spécifications standard de câbles de terre, idéal pournouveaux projets de construction et de remplacement.
Applications et avantages
Les câbles OPGW sont essentiels pourles réseaux intelligents et les infrastructures modernes des services publics, en fournissant uneune colonne vertébrale de communication fiable intégrée dans les lignes de transmission électriqueIls permettent:
-
Surveillance en temps réeletdétection de défauts
-
Transmission de données à grande vitesse sur longue distance
-
Amélioration de l'efficacité du réseauettemps d'arrêt réduit
Avec une excellente résistance auxéclairs, vents et variations de température, les câbles OPGW sont une solution privilégiée pour les services publics qui cherchent àmoderniser efficacement les réseauxtout en minimisant les perturbations et les coûts d'installation.
Application et structure du câble à fibre optique OPGW
Applications:
Les câbles OPGW (optique Power Ground Wire)sont principalement utilisés pourcommunication par ligne électrique, intégréesprotection des relais, systèmes de commande automatique, et installé à côtélignes de transport haute tensionIls sont idéaux pourprojets de nouvelles lignes aériennes électriques, y comprisTransmission à ultra-haute tension (UHV), en fournissant à la foiscapacité de communicationetprotection contre la foudreen conduisant en toute sécurité des courants de court-circuit.

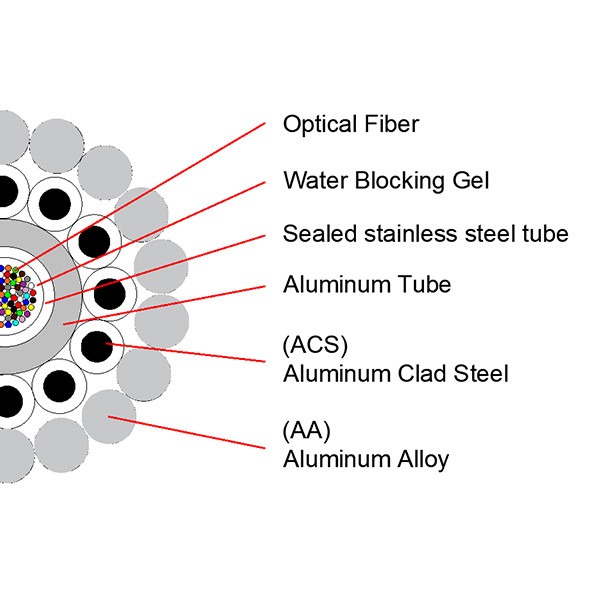

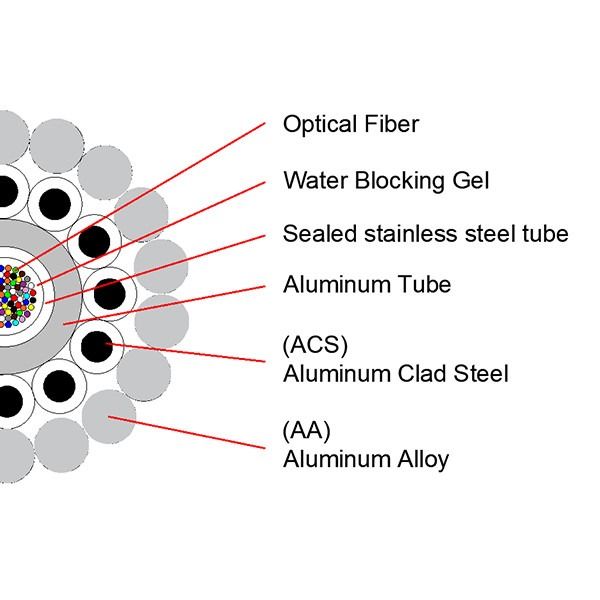

Structure du bâtiment
Lecâble de mise à la terre optique en filetsest constitué dedeux ou trois couches de fils en acier plaqué en aluminium (ACS), ou une combinaison d'ACS etfils en alliage d'aluminium, offrantrésistance mécanique, durabilité et performances électriquesLa conception standard présente untube central en acier inoxydable contenant les fibres optiques, recouvert d'aluminium pour une protection supplémentaire.
Spécifications techniques:
-
Type de fibres:Les produits de la catégorie 1 doivent être présentés dans le dossier de référence.
-
Nombre de cœurs de fibres:Jusqu'à96 noyaux
-
Plage de tension:Convient pour les lignes électriquesjusqu'à 110 kV ou moins
-
Caractéristiques de conception:Tubes centrales en acier inoxydable, revêtement en aluminium, résistance à la traction élevée, résistance à l'eau, résistance à la corrosion et aux UV
Les avantages:
-
Les machines à mélangertransmission de puissance haute tensionaveccommunication optiquedans un seul câble
-
Il assuretransmission fiable de données sur de longues distancespour les applications de télécommunications et de réseaux intelligents
-
Il fournitprotection mécanique, résistance aux éclairs et durabilitépour les environnements extérieurs et à fort stress
Paramètre
OPGW avec tube en aluminium PBT
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Le court-circuit ((KA2s) |
| |
|
|
|
|
|
| Il a été arrêté à l'hôpital.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |

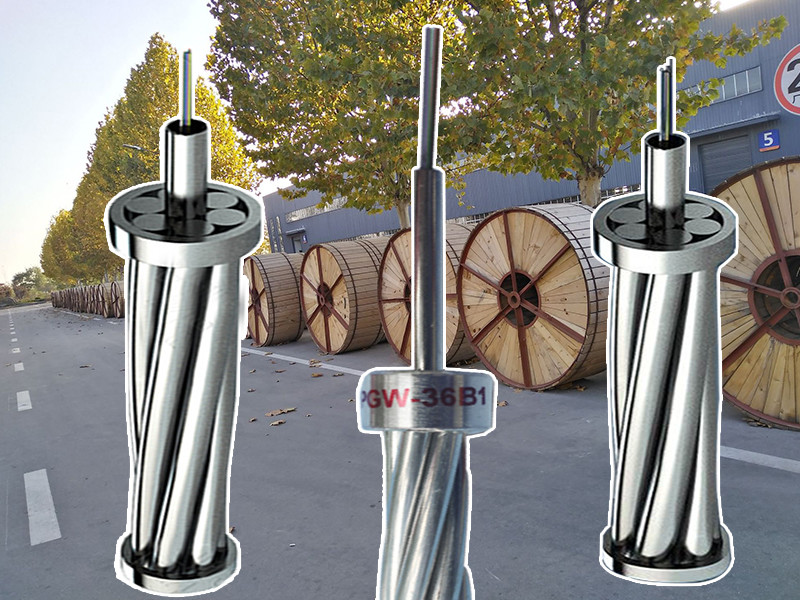

Conceptions typiques de tubes en acier inoxydable en filets OPGW
Conception typique pour la double couche:
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Circuit court (KA2s) |
| OPGW-89[55]4;62.9) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9) |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Conception typique pour les trois couches:
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Circuit court (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6) |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Conception typique des tubes d'acier inoxydable recouverts d'AL central
Conception typique pour une seule couche
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Le court-circuit ((KA2s) |
| Il a été tué par des hommes armés.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| Il a été arrêté à l'issue d'une enquête.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| Je suis désolée.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Conception typique pour une double couche
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Le court-circuit ((KA2s) |
| Il a été arrêté à l'issue d'une enquête.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Conception typique du tube central en acier inoxydable
Conception typique pour une seule couche:
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Circuit court (KA2s) |
| Il a été tué par des hommes armés.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| Il est responsable de l'exploitation de l'arme nucléaire.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| Il est responsable de la gestion de l'équipement.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| Il a été tué par des hommes armés.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| Il est responsable de l'élimination de l'OPGW-61.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| Il a été arrêté à l'heure de l'enquête.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| Je suis désolée.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| Il a été arrêté à l'issue d'une enquête.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| Il est responsable de l'élimination de l'OPGW-76.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Conception typique pour la double couche:
| Spécification |
Nombre de fibres |
Diamètre (mm) |
Poids (kg/km) |
RTS (KN) |
Circuit court (KA2s) |
| Il est responsable de la gestion de l'équipement.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| Il a été arrêté à l'issue d'une enquête.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| Il a été arrêté à l'issue d'une enquête.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| Il est interdit d'envoyer des marchandises.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| Il a été arrêté à l'issue d'une enquête.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| Il a été arrêté à l'issue d'une enquête.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| Il a été arrêté à l'issue d'une enquête.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| Il a été arrêté à l'issue d'une enquête.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ:
1Vous êtes fabricant ou commerçant?
Nous sommes unefabricant professionnel de câbles à fibre optiqueavec plus10 ans d'expérience, spécialisée dans lerecherche, développement et production de câbles à fibre optique, de câbles à goutte à goutte, de câbles à patch et de produits connexesNotre usine est située àVille de Guangzhou, en Chine, et vous êtes chaleureusement invités à nous rendre visite.
2Comment assurez-vous la qualité du produit?
Chaque fibre estsoigneusement testé avant la livraisonAprès confirmation du prix, vous pouvez demanderéchantillons gratuitspour vérifier nos normes.
3Vous acceptez les petites commandes?
Oui, nous soutenonspetites commandes et projets d'essai, en comprenant que les affaires commencent souvent par des quantités initiales plus petites.
4Quel est le délai de livraison typique?
La livraison prend généralement7 jours ouvrablesNous assurons une expédition rapide une fois le paiement reçu.
5Vous fournissez des services OEM et de personnalisation?
Oui, nous offronsServices d'OEM et de ODM. Votre logo peut être imprimé sur les produits, et nous pouvons accueillir diversles demandes de personnalisationpour répondre aux besoins de votre projet.
