Système d'alimentation optique OPGW Fil de mise à la terre câble à fibre optique 24 48 noyau mode unique

Minimum Order Quantity : 5 km Prix : 1680USD / km
Packaging Details : 1/2/3/4/5 km in one wooden drum Delivery Time : 15 dyas
Payment Terms : L/C, T/T, Western Union Supply Ability : 50 KM Per day
Place of Origin: Guangdong China Nom de marque: JQ/OEM
Certification: ISO9001/CE/ROHS Model Number: OPGW-24B1-86(87.6;55.8)

Détail Infomation

cable diameter: 12.4mm supporting cross section: 86.4mm
section of AS wire: 68.8mm section of AL tube: 17.6mm
Fiber type: Single mode G652D Fiber count: 24 48 96 Core
Structure: Unitube Installation: power system
Fiber brand: Corning/ YOFC/Fujikura or customerized fiber type: G652D G655 G657
Central Layer Material: Stainless steel unitube Outer Sheath: Aluminum Clad Steel
Installation Method: Overhead Fiber Color: Blue,Orange,Brown,Aqua,Grey
Fiber Count: 24-144 Diameter Of Cable: 10.5-15 mm
Water Blocking Material: Water Swellable Tape Surface: smooth
Jacket Color: Black, White or Grey Length: customized
Cable Mode: Optical Ground Wire Range Of Application: Aerial New high voltage line
Optical Fiber Attenuation: ≤0.4dB/km at 1310nm, ≤0.3dB/km at 1550nm Operating Temperature: -40°C to +70°C

Description de produit

câble de mise à la terre optique (cable OPGW)



câble OPGW (câble de mise à la terre optique)est conçu pour combiner la fonctionnalité d'un système de communication par fibre optique avec le rôle d'un câble de mise à la terre dans les lignes de transmission haute tension.Le câble est placé à l'intérieur du fil de terre des lignes électriques aériennesCette conception à double usage améliore l'efficacité et la fiabilité globales des réseaux d'électricité et de communication.offrant une structure robuste et stable grâce au renforcement par fil métalliqueComme les fibres optiques sont intégrées dans le fil de terre, l'OPGW réduit le temps de construction et les coûts par rapport à d'autres méthodes, simplifiant le déploiement.

Principales caractéristiques et avantages du câble optique OPGW:

  • Construction en acier inoxydable durable: L'utilisation de tubes en acier inoxydable de haute qualité, remplis de composés hydrofuges, assure une protection optimale des fibres optiques, en évitant les dommages dus à l'humidité ou aux facteurs environnementaux.

  • Forte résistance et conception compacte: Le câble est compact mais résistant, conçu pour résister aux conditions météorologiques difficiles et aux contraintes mécaniques élevées, ce qui le rend adapté à de longues portées dans des environnements à haute tension.

  • Interférence minimale: Le courant électrique dans le réseau électrique a un impact minimal sur le réseau de communication optique, assurant un fonctionnement stable et sans interférence.

  • Facile à installer: Les câbles OPGW sont conçus pour remplacer directement les câbles de terre traditionnels, ce qui facilite leur installation sans modification significative des infrastructures existantes, ce qui permet d'économiser du temps et de réduire les coûts.

En intégrant la fibre optique à l'infrastructure des lignes électriques, les câbles OPGW offrent une solution rentable, fiable et efficace pour la communication à grande vitesse dans les réseaux de transmission d'énergie.

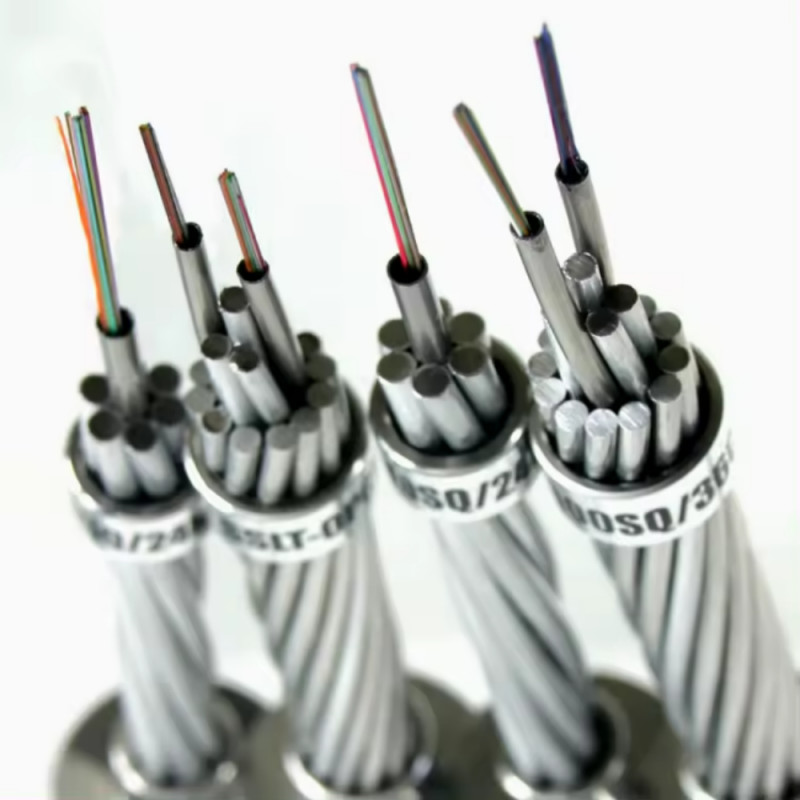

Système d'alimentation optique OPGW Fil de mise à la terre câble à fibre optique 24 48 noyau mode unique 0

OPGW (câble de terre optique)est principalement utilisé pour les systèmes de communication de puissance, y compris la protection des relais, la transmission automatique, et est installé le long des lignes électriques haute tension.

LeFil de terre optique en filets (OPGW)se compose de plusieurs couches, généralement deux ou trois, de fils d'acier plaqué en aluminium (ACS) ou d'une combinaison de fils ACS et d'alliage d'aluminium.Sa conception est adaptée aux besoins de la plupart des lignes aériennes de transmission électrique.

Principales spécifications:

  • Types de fibres: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (offrant une flexibilité de choix en fonction des besoins)

  • Nombre de fibres: jusqu'à 96 cœurs, selon les besoins de l'application.

  • Plage de tension: Convient pour les lignes électriques à tension inférieure ou égale à 110 kV.

Principales applications:

  • Nouvelles lignes aériennes: Utilisé couramment dans les lignes de haute tension nouvellement construites, l'OPGW sert à la fois de fil de terre et de support de communication.

  • Haute capacité de fibres: Il peut gérer un grand nombre de fibres, ce qui le rend approprié pour les lignes de transmission à ultra-haute tension (UHV).

  • Protection contre la foudre: Le câble OPGW offre une protection essentielle en transportant de gros courants de court-circuit, protégeant le système contre les éclairs et les défaillances électriques.

L'OPGW intègre les fonctions de transmission et de communication de l'énergie, offrant ainsi une solution rationalisée pour les infrastructures énergétiques modernes.

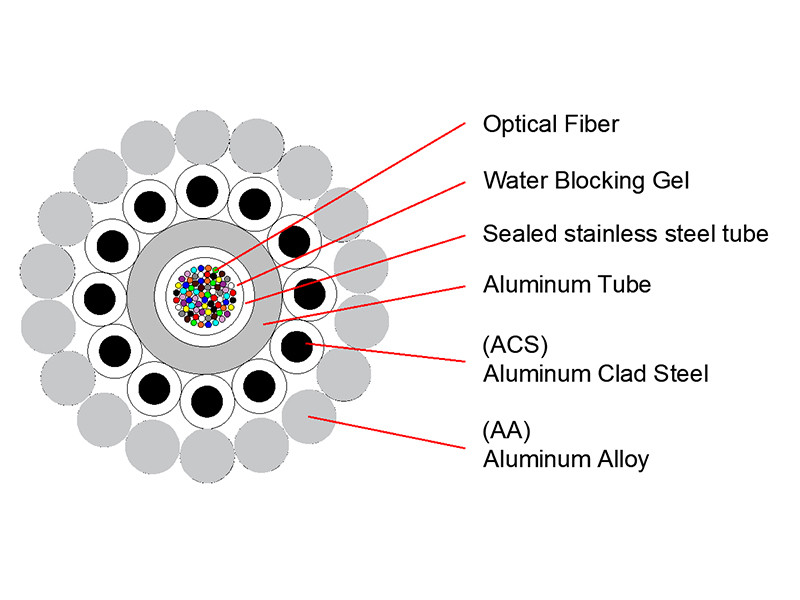

Conception typique des tubes en acier inoxydable recouverts d'AL central

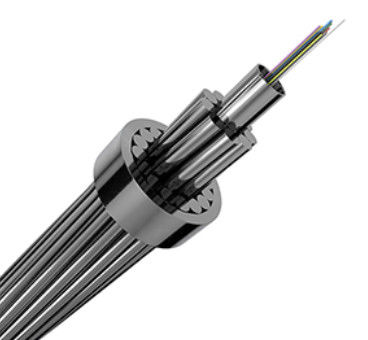

Système d'alimentation optique OPGW Fil de mise à la terre câble à fibre optique 24 48 noyau mode unique 1

Paramètre



OPGW avec tube en aluminium PBT

Spécification Nombre de fibres Diamètre (mm) Poids (kg/km) RTS (KN) Le court-circuit ((KA2s)

Il a été arrêté à l'hôpital.9;176.9) 48 14.8 600 87.9 176.9
OPGW-70 ((81; 41) 24 12 500 81 41
OPGW-66 ((79;36) 36 11.8 484 79 36
OPGW-77 ((72;36) 36 12.7 503 72 67



Conceptions typiques de tubes en acier inoxydable en filets OPGW

Conception typique pour la double couche:

Spécification Nombre de fibres Diamètre (mm) Poids (kg/km) RTS (KN) Circuit court (KA2s)
OPGW-89[55]4;62.9) 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9) 24 14 600 90 86.9
OPGW-104[64]6;85.6) 28 13.6 441 64.6 85.6
OPGW-127[79]0;129.5) 36 15 537 79 129.5
OPGW-137[85.0;148.5) 36 15.6 575 85 148.5
OPGW-145[98.6;162.3) 48 16 719 98.6 162.3

Conception typique pour les trois couches:

Spécification Nombre de fibres Diamètre (mm) Poids (kg/km) RTS (KN) Circuit court (KA2s)
OPGW-232[343].0;191.4) 28 20.15 1696 343 191.4
OPGW-254[116].5;554.6) 36 21 889 116.5 554.6
OPGW-347[366].9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358].7;372.1] 96 22.5 1938 358.7 372.1



Conception typique des tubes en acier inoxydable recouverts d'AL central

Conception typique pour une seule couche

Spécification Nombre de fibres Diamètre (mm) Poids (kg/km) RTS (KN) Le court-circuit ((KA2s)
Il a été tué par des hommes armés.3;46.8) 24 11.9 504 82.3 46.8
Il a été arrêté à l'issue d'une enquête.0;8.4) 24 11 432 70.1 33.9
Je suis désolée.6;46.7) 48 12.1 514 84.6 46.7

Conception typique pour une double couche

Spécification Nombre de fibres Diamètre (mm) Poids (kg/km) RTS (KN) Le court-circuit ((KA2s)
Il a été arrêté à l'issue d'une enquête.9;176.9) 36 15.9 617 87.9 176.9



Conception typique du tube central en acier inoxydable

Conception typique pour une seule couche:

Spécification Nombre de fibres Diamètre (mm) Poids (kg/km) RTS (KN) Circuit court (KA2s)
Il a été tué par des hommes armés.6;4.7) 12 7.8 243 40.6 4.7
Il est responsable de l'exploitation de l'arme nucléaire.0;8.4) 24 9 313 54 8.4
Il est responsable de la gestion de l'équipement.5;10.6) 24 9 284 43.5 10.6
Il a été tué par des hommes armés.9;17.5) 36 10.2 394 67.8 13.9
Il est responsable de l'élimination de l'OPGW-61.7;175) 48 10.8 438 73.7 17.5
Il a été arrêté à l'heure de l'enquête.1;24.5) 48 10.8 358 55.1 24.5
Je suis désolée.8;21.7) 54 11.4 485 80.8 21.7
Il a été arrêté à l'issue d'une enquête.5;41.7) 60 12 459 63 36.3
Il est responsable de l'élimination de l'OPGW-76.5;41.7) 60 12 385 54.5 41.7

Conception typique pour la double couche:

Spécification Nombre de fibres Diamètre (mm) Poids (kg/km) RTS (KN) Circuit court (KA2s)
Il est responsable de la gestion de l'équipement.7;42.2) 12 13 671 121.7 42.2
Il a été arrêté à l'issue d'une enquête.0;87.9) 24 15 825 141 87.9
Il a été arrêté à l'issue d'une enquête.8;128.0) 24 15 547 77.8 128
Il est interdit d'envoyer des marchandises.0;132.2) 28 16 857 121 132.2
Il a été arrêté à l'issue d'une enquête.2;183.6) 36 17 910 138.2 186.3
Il a été arrêté à l'issue d'une enquête.9;213.7) 36 17 694 99.9 213.7
Il a été arrêté à l'issue d'une enquête.7;268.7) 48 18 775 109.7 268.7
Il a été arrêté à l'issue d'une enquête.4;261.6) 48 18 895 118.4 261.6













Questions fréquentes


1Êtes-vous une société commerciale ou un fabricant?
Nous sommes le fabricant avec une expérience de 10 ans, nous sommes spécialisés dans la recherche, le développement et la production
Notre usine est située dans la ville de Guangzhou, bienvenue à nous rendre visite!

2À propos de la qualité?
 Nous allons livrer avant de tester toutes les fibres quand la production est terminée.
Après confirmation du prix, vous pouvez demander gratuitementDes échantillons pour vérifier notre qualité.

3Vous acceptez de petites commandes?
Nous soutenons les nouveaux projets de nos clients, car nous savons que les affaires sont toujours de petites commandes.

4Quel est votre délai de livraison?
Habituellement environ 3-7 jours ouvrables, cela dépend principalement de la quantité de commande.
Mais soyez assuré que nous organiserons vos marchandises dès que vous aurez payé.

5Vous acceptez le service OEM?
Nous pouvons imprimer votre logo sur le produit, toute idée est disponible.
