fil de masse aérien composé de 48Core OPGW
ContPerson : Lillian
Numéro de téléphone : +8618122384553
Whatsapp : +8618122384553
| Quantité de commande min : | 5 kilomètres | Prix : | 1680USD / km |
|---|---|---|---|

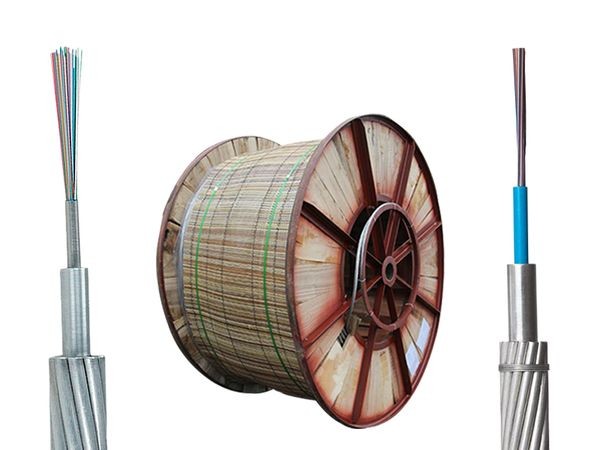

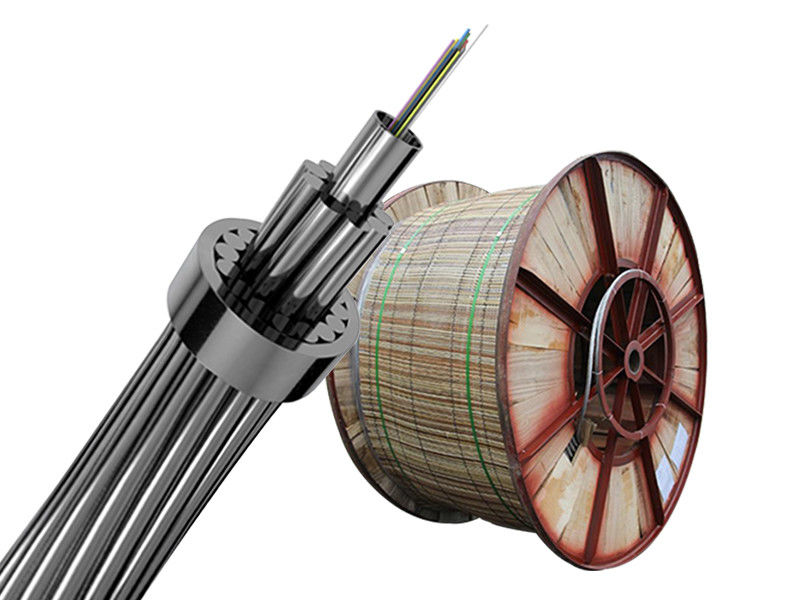

| Détails d'emballage : | 1/2/3/4/5 kilomètre dans un fût en bois | Délai de livraison : | 15 jours |
| Conditions de paiement : | L/C, T/T, Western Union | Capacité d'approvisionnement : | 50 km par jour |
| Lieu d'origine: | Chine du Guangdong | Nom de marque: | JQ/OEM |
|---|---|---|---|
| Certification: | ISO9001/CE/ROHS | Numéro de modèle: | Il est responsable de l'exploitation de l'arme nucléaire.6;55.8) |
|
Détail Infomation |
|||
| Diamètre du câble: | 12.4mm | Section transversale de support: | 86,4 mm |
|---|---|---|---|
| section du fil AS: | 68.8mm | section du tube AL: | 17.6mm |
| Type de fibre: | Monomode G652D | Nombre de fibres: | 24 noyaux |
| La structure: | Unitube | Installation: | Système de puissance |
| Marque de fibre: | Corning YOFC ou customerized | Type de fibre: | G652D G655 G657 |
| Mettre en évidence: | 48 cœurs câble OPGW,24 cœurs câble OPGW,Câble du fil de masse OPGW |
||
Description de produit

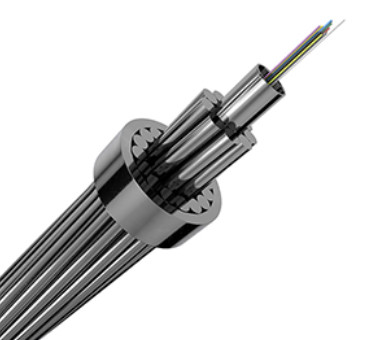

Description d'un OPGW
Le câble optique OPGW consiste à placer la fibre optique dans le fil de terre de la ligne de transmission aérienne haute tension pour former le réseau de communication en fibre optique sur la ligne de transmission.Cette structure a les deux fonctions de fil de terre et de communicationLe câble de mise à la terre de l'alimentation optique est plus fiable, stable et ferme grâce à l'enveloppe métallique du câble.comparé à d'autres méthodes de câbles optiques, la période de construction est raccourcie et les coûts de construction sont économisés.
Caractéristiques et avantages du câble optique OPGW
En utilisant une bonne technologie de production de tubes en acier inoxydable, le tube est rempli de composés de blocage de l'eau qui peuvent protéger efficacement la fibre optique
Bonne compacité et résistance à la traction élevée
Le courant de court-circuit a peu d'interférence mutuelle entre le réseau électrique et le réseau de communication
À l'instar des spécifications du fil de terre commun, il est très pratique à ériger et peut remplacer directement le fil de terre d'origine.
OPGW Principalement utilisé pour la communication électrique avec des accessoires, protection des relais, transmission automatique, installation avec des lignes haute tension.
Le fil de terre optique enchaîné (OPGW) est enchaîné par deux ou trois couches de fils d'acier plaqués en aluminium ((ACS) ou mélangés de fils ACS et de fils en alliage d'aluminium,Sa conception est entièrement adaptée aux besoins des lignes électriques les plus courantes.
Type de fibre:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 comme options
Nombre de fibres:Jusqu'à 96 cœurs
Plage de tension applicable:lignes électriques dont le niveau de tension est inférieur ou égal à 110 KV.
Applications:Généralement utilisé dans les lignes aériennes nouvellement construites. Peut répondre aux exigences d'un grand nombre de fibres et de lignes de transmission ultra haute tension (UHV).Peut fournir une protection contre la foudre en transmettant un courant de court-circuit de grande faute

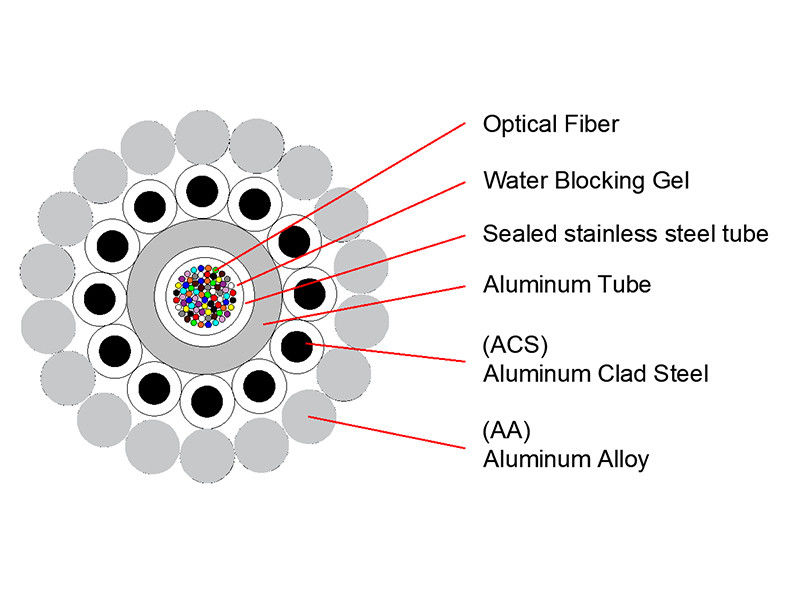

Conception typique des tubes en acier inoxydable recouverts d'AL central
OPGW avec tube en aluminium PBT
| Spécification | Nombre de fibres | Diamètre (mm) | Poids (kg/km) | RTS (KN) | Le court-circuit ((KA2s) |
| Il a été arrêté à l'hôpital.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |

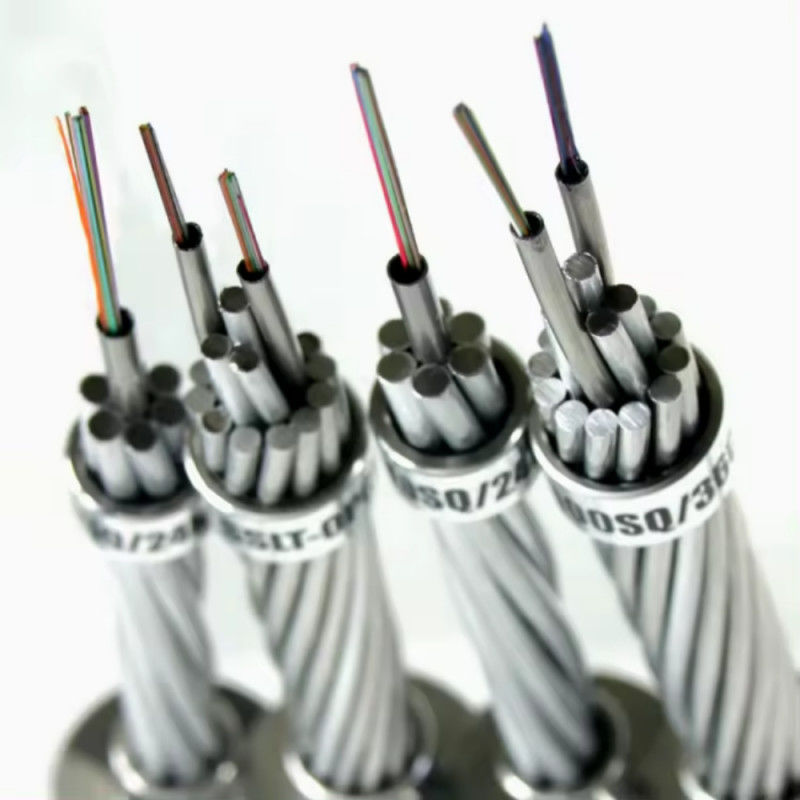

Conceptions typiques de tubes en acier inoxydable en filets OPGW
Conception typique pour la double couche:
| Spécification | Nombre de fibres | Diamètre (mm) | Poids (kg/km) | RTS (KN) | Circuit court (KA2s) |
| OPGW-89[55]4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6) | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3) | 48 | 16 | 719 | 98.6 | 162.3 |
Conception typique pour les trois couches:
| Spécification | Nombre de fibres | Diamètre (mm) | Poids (kg/km) | RTS (KN) | Circuit court (KA2s) |
| OPGW-232[343].0;191.4) | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6) | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Conception typique des tubes en acier inoxydable recouverts d'AL central
Conception typique pour une seule couche
| Spécification | Nombre de fibres | Diamètre (mm) | Poids (kg/km) | RTS (KN) | Le court-circuit ((KA2s) |
| Il a été tué par des hommes armés.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| Il a été arrêté à l'issue d'une enquête.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| Je suis désolée.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Conception typique pour une double couche
| Spécification | Nombre de fibres | Diamètre (mm) | Poids (kg/km) | RTS (KN) | Le court-circuit ((KA2s) |
| Il a été arrêté à l'issue d'une enquête.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Conception typique du tube central en acier inoxydable
Conception typique pour une seule couche:
| Spécification | Nombre de fibres | Diamètre (mm) | Poids (kg/km) | RTS (KN) | Circuit court (KA2s) |
| Il a été tué par des hommes armés.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| Il est responsable de l'exploitation de l'arme nucléaire.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| Il est responsable de la gestion de l'équipement.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| Il a été tué par des hommes armés.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| Il est responsable de l'élimination de l'OPGW-61.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| Il a été arrêté à l'heure de l'enquête.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| Je suis désolée.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| Il a été arrêté à l'issue d'une enquête.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| Il est responsable de l'élimination de l'OPGW-76.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Conception typique pour la double couche:
| Spécification | Nombre de fibres | Diamètre (mm) | Poids (kg/km) | RTS (KN) | Circuit court (KA2s) |
| Il est responsable de la gestion de l'équipement.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| Il a été arrêté à l'issue d'une enquête.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| Il a été arrêté à l'issue d'une enquête.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| Il est interdit d'envoyer des marchandises.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| Il a été arrêté à l'issue d'une enquête.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| Il a été arrêté à l'issue d'une enquête.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| Il a été arrêté à l'issue d'une enquête.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| Il a été arrêté à l'issue d'une enquête.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
