24 cœurs 48 cœurs Système d'alimentation
ContPerson : Lillian
Numéro de téléphone : +8618122384553
Whatsapp : +8618122384553
Quantité de commande min : | 1km | Détails d'emballage : | Bobine de contreplaqué/adapté aux besoins du client |
---|---|---|---|
Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 4500km par mois |
Lieu d'origine: | Guangzhou, Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 ROHS CE-EMC FCC SDOC | Numéro de modèle: | OPGW |
Détail Infomation |
|||
Type de fibre: | mode unitaire/mode multi | Veste: | Aluminium |
---|---|---|---|
Nom de produit: | Câble optique extérieur de fibre | longueur: | 2km ou longueur adaptée aux besoins du client |
structure: | Tube lâche | Fibre: | 4-288core |
Température de fonctionnement: | -40 | +60 C | ||
Mettre en évidence: | Câble extérieur de fibre de mode unitaire d'OPGW,câble optique de fibre de mode unitaire de noyau d'OPGW 4,câble optique de fibre d'opgw de 2km |
Description de produit

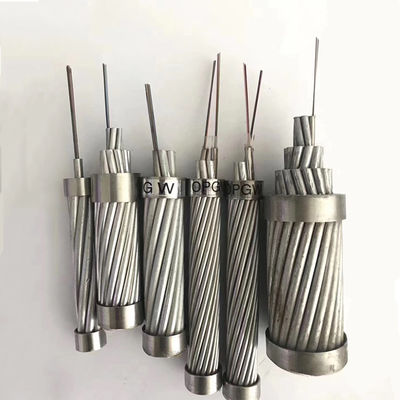

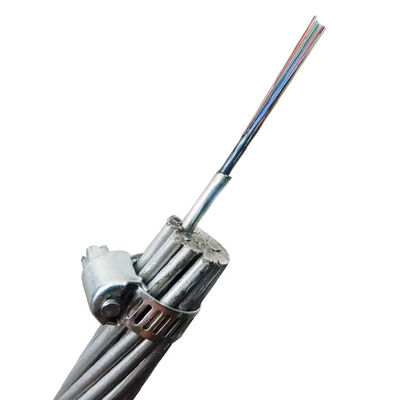

Le fil de masse aérien composé à fibre optique (OPGW) est un fil de masse au-dessus contenant la fibre optique. Il a des fonctions multiples telles que le fil de masse aérien et la télécommunication optique. Il est principalement employé pour des lignes de communication de 110KV, de 220KV, de 500KV, de 750KV et de nouveau système de transmission à haute tension aérien. Il peut également être employé pour remplacer les lignes au sol existantes du vieux système de transmission à haute tension aérien, ajoute la ligne de télécommunication optique, transmet le courant de courte durée et pour assurer l'anti protection contre la foudre. D'autres structures peuvent être adaptées aux besoins du client sur demande.
Caractéristiques de produit
• Les tubes d'acier inoxydable remplis de gel hydrophobe fournissent la protection et l'appui des fibres optiques
• Bonne représentation de tension
• Charge supplémentaire de faible diamètre, légère, basse à la tour
• Longueur excédentaire de fibre appropriée de l'unité optique easliy à faire

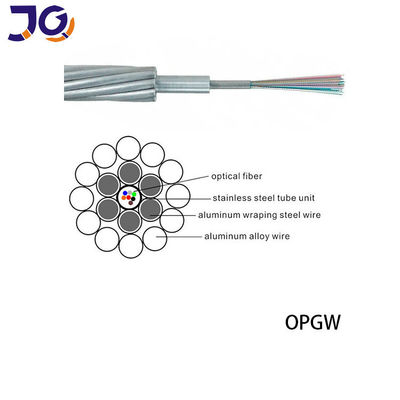

Constructions et représentation
Classification | Matériel | Valeur | |
Construction |
Fibre optique | G652D/G655 etc. | 2 - 48 |
Tube de protection | Tube d'acier inoxydable | 1.5 - 6mm | |
Ligne échouée | COMME wire/AA câblent Al Rod | 1.5 - 6mm | |
Max. Diameter | 18mm | ||
Max. Cross-section | 200mm2 | ||
Caractéristique |
Selon les normes comme DL/T 832, IEC60794-4-10, IEEE1138 | ||
Résistance à la traction maximale (RTS) (kN) | 280 | ||
Max. Crush Strength (N/100mm) | 2200 | ||
Capacité de Max. Short Current (℃de 40℃-200) (kA2s) | 100 | ||
Rayon de cintrage minimal (dynamique) | 20D | ||
Rayon de cintrage minimal (charge statique) | 15D | ||
Représentation d'environnement | Installation (℃) | -10 à +50 | |
Transport et opération (℃) | -40 à +65 |
Caractéristiques à fibre optique
Atténuation | Largeur de bande | Dispersion de mode de polarisation | ||||||
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Fibre individuelle | Valeur de lien de conception (M=20, Q=0.01%) | |
G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/kilomètre | ≤0.1ps/kilomètre |
G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/kilomètre | ≤0.1ps/kilomètre |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
• Transport/température de stockage : -40℃ à +65℃
Emballage et tambour
• Tambour de câble standard
• Longueur de bobine standard : 2/3km/reel, l'autre longueur est également disponible
