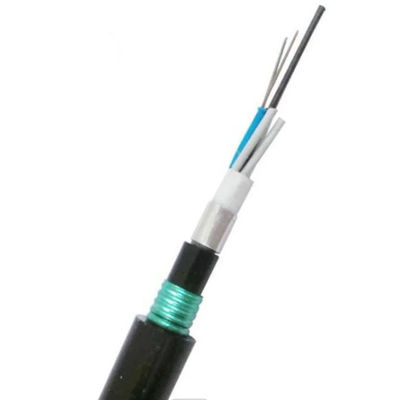

Cable blindé en fibre optique à double enveloppe en acier GYTA53 / Cable blindé en aluminium directement enterré

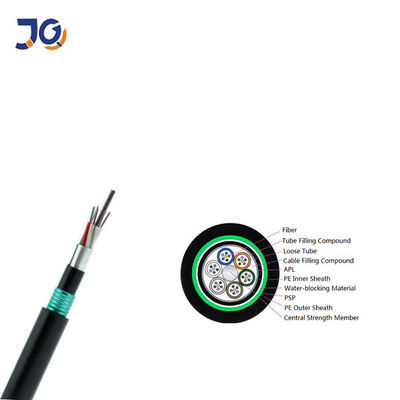

Les fibres de 250 μm sont logées dans des tubes PBT en vrac remplis de gel hydrogène.Le noyau est enveloppé d'APL pour une protection contre l'humiditéLe blindage PSP est appliqué longitudinalement, et le câble est fini avec une gaine extérieure en PE durable pour les environnements d'enterrement direct.
Caractéristiques
A de bonnes propriétés mécaniques et des caractéristiques de température.
Le matériau du tube en lui-même a une bonne résistance à l'eau et une résistance élevée.
Le tube est rempli d'une graisse spéciale pour protéger la fibre.
La structure de câble compacte spécialement conçue empêche efficacement le retrait du boîtier.
La veste en PE a une excellente résistance aux rayons UV, assure la performance imperméable du câble.
Le tube est rempli d'un composé étanche spécial.
Remplissage complet du noyau.Barrière à l'humidité en ruban d'aluminium revêtu de plastique (APL)
Application du projet
Convient à la méthode d'élevage par écoulement direct
Caractéristiques optiques
| Les postes |
Unité |
Spécification |
| G652D |
| Diamètre du champ de mode |
1310 nm |
Je ne sais pas. |
9.2±0.4 |
| 1550 nm |
Je ne sais pas. |
10.4±0.5 |
| Diamètre du revêtement |
Je ne sais pas. |
124.8±0.7 |
| Non-circulaire du revêtement |
% |
≤0.7 |
| Erreur de concentricité du revêtement du noyau |
Je ne sais pas. |
≤0.5 |
| Diamètre du revêtement |
Je ne sais pas. |
245±5 |
| Couche non circulaire |
% |
≤6.0 |
| Erreur de concentricité de revêtement-couchage |
Je ne sais pas. |
≤12 |
| Longueur d'onde de coupure du câble |
Nm |
acc≤1260 |
| Attenuation (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Paramètres techniques
GYTA53 ((Laminat de polyéthylène d'aluminium
|
Les fibres
Le comte
|
Nominale
Diamètre
(mm)
|
Nominale
Le poids
(kg/km)
|
Charge de traction admissible
(N)
|
Résistance à l'écrasement admise
(N/100 mm)
|
|
À court terme
|
À long terme
|
À court terme
|
À long terme
|
|
2 à 30
|
13.2
|
162
|
3000
|
1000
|
3000
|
1000
|
|
32 à 48
|
13.8
|
175
|
3000
|
1000
|
3000
|
1000
|
|
50 à 72
|
14.6
|
205
|
3000
|
1000
|
3000
|
1000
|
|
74 à 96
|
16.0
|
230
|
3000
|
1000
|
3000
|
1000
|
|
98 à 144
|
17.6
|
285
|
3000
|
1000
|
3000
|
1000
|
|
> 144
|
Validée à la demande du client
|
Remarque: Cette fiche ne peut être utilisée qu'à titre de référence et non comme complément au contrat.
pour des informations plus détaillées
Emballage

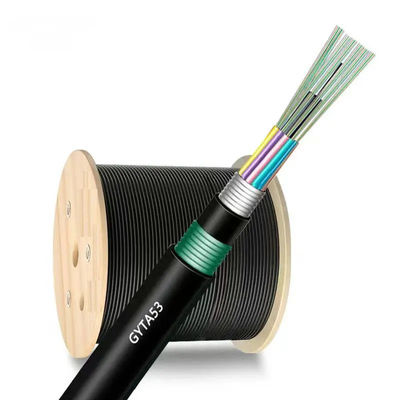

1/2/3/4km ou longueur personnalisée de tambour en bois d'exportation
Questions fréquentes
1Êtes-vous une société commerciale ou un fabricant?
Nous sommes un fabricant avec plus de 10 ans d'expérience, spécialisé dans la R & D et la production de câbles à fibre optique, câbles à goutte à goutte et câbles de patch.
2Comment la qualité est-elle assurée?
Toutes les fibres sont entièrement testées avant la livraison. Après confirmation du prix, des échantillons gratuits sont disponibles pour vérifier la qualité.
3Vous acceptez les petites commandes?
Les petites commandes sont les bienvenues, et nous soutenons les nouveaux projets des clients.
4Quel est le délai de livraison?
Généralement 3 à 7 jours ouvrables selon la quantité de commande. Nous organisons l'expédition dès réception du paiement.
5Vous offrez un service OEM?
Nous pouvons imprimer votre logo et soutenir diverses idées de personnalisation OEM / ODM.
