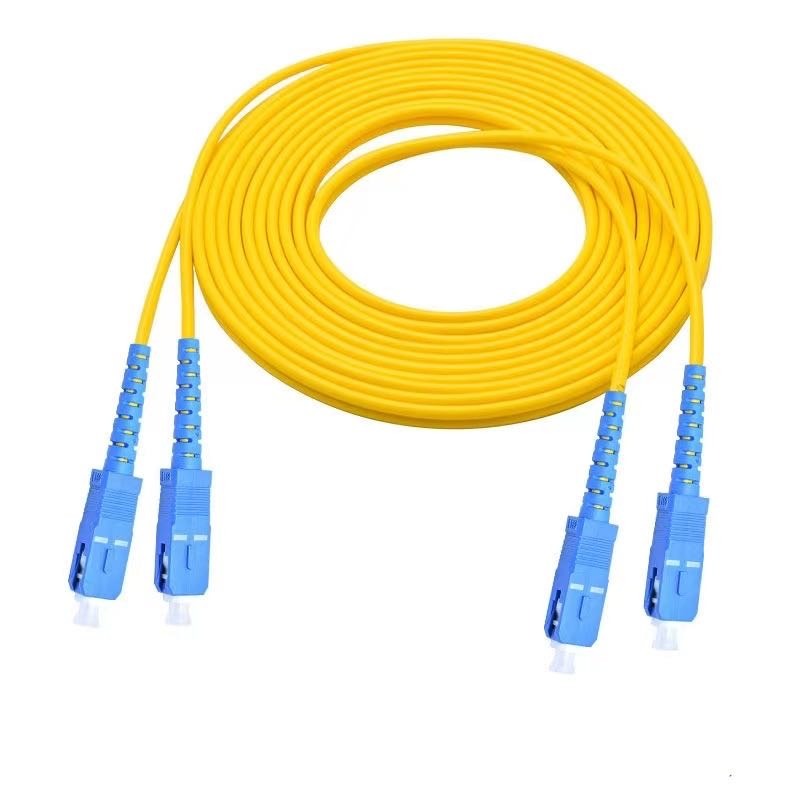

Description du produit
Le câble de patch en fibre optique SC/APC à SC/UPC fournit des connexions monomodes stables et à grande vitesse pour les réseaux de télécommunications et de données.Il offre d' excellentes performances., retardation de flamme et durabilité.
Chaque câble est terminé en usine, poli par UPC et testé à 100% pour les pertes d'insertion et de retour.
Disponible en 1m, 2m et 3m de longueur, idéal pour FTTH, FTTX, LAN, CATV, centres de données et systèmes de télécommunications.
Principales caractéristiques:
-
Connecteur: SC/APC à SC/UPC
-
Type de fibre: 9/125μm simple à mode unique
-
Veste: LSZH, 3,0 mm
-
Fabriqué en usine et terminé
-
Testé à 100%, conforme aux normes TIA/EIA et Telcordia
-
Longueur: 1m / 2m / 3m
-
Applications: FTTH, FTTX, LAN, CATV, centre de données et télécommunications

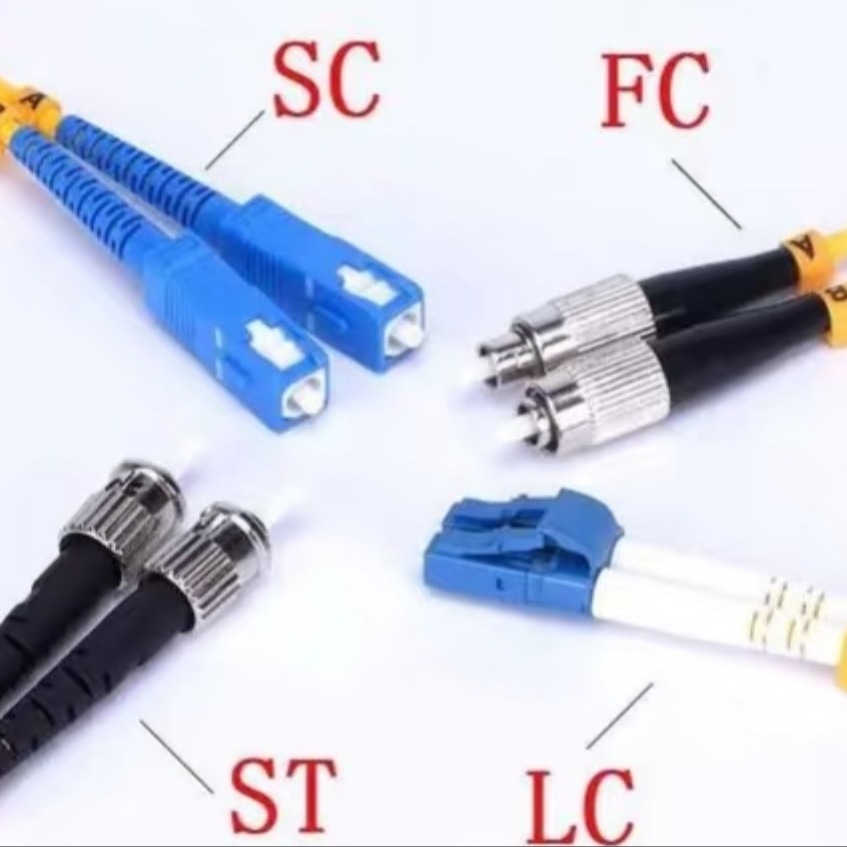

Type de connecteur
Caractéristique
Faible perte d'insertion
Perte de rendement élevée
Une bonne répétabilité
Un bon échange
Une excellente adaptabilité à l'environnement
Caractéristiques optiques
|
Paramètre
|
Le PC
|
UPC
|
APC
|
Multi-mode
|
|
Perte d'insertion
|
≤ 0,3 dB
|
≤00,3 dB
|
≤00,3 dB
|
≤00,3 dB
|
|
Perte de rendement
|
≥40 dB
|
≥50 dB
|
≥60 dB
|
≥ 35 dB
|
|
Échange
|
≤0.2 dB
|
|
Répétabilité
|
≤0.2 dB
|
|
Durée de vie
|
>1000 fois
|
|
Résistance à la traction
|
> 10 kg
|
|
Plage de température
|
- Quarante- Je ne sais pas.C à + 85°C
|
Données techniques
|
Le type
|
C'est une norme, maître.
|
|
Le style
|
LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC: Les États membres doivent déclarer à l'autorité compétente qu'ils ne sont pas concernés par le présent règlement.
|
|
Les fibres
|
Mode unique ou multimode
50/125,62.5/125 ((Multi mode) OM2 et OM1
50/125,10G ((Multi mode) OM3
|
|
Les câbles
|
Simplex, duplex, tout le monde est là.
diamètre extérieur:30,20 mm,0.9 mm
PVC ou LSZH
|
|
Polissage Les manières
|
UPC,SPC,APC ((8° et 6°)
|
|
Insertation Les pertes
|
≤ 0,1 dB (Pour Unique le mode Le maître)
≤ 0,25 dB (Pour Unique le mode La norme)
Pour les appareils de type à moteur à commande numérique
Testé par Le numéro de référence est le numéro de référence.
|
|
Retour Les pertes
(Single) mode)
|
UPC ≥ 50 dB
SPC ≥ 55 dB
APC≥60dB (typiquement 65dB)
Testé par JDSRM3750
|
|
Je répète. capacité
|
≤0.1 dB
|
|
Fonctionnement température
|
- 400 °C- Je ne sais pas. à 850 °C- Je ne sais pas.
|
|
Géométrie Exigence
(Single) mode)
|
Ferrule Façade finale Radius
7 mm≤R≤12 mm (pour les Le nombre d'équipements
10 mm≤R≤25 mm (pour La norme)
Le sommet Décalage ≤ 30 μm (pour Le maître)
Le sommet Décalage ≤ 50 μm (pour La norme)
Sous coupe à 50 nm SU≤50 nm
Testé par Le DORCZX-1
|
Application du projet
Salles de communication
FTTH (Fibre à la maison)
LAN (réseau local)
FOS (capteur à fibre optique)
Système de communication par fibre optique
Équipement de connexion et de transmission par fibre optique
Produits recommandés
Emballage et livraison
Emballage: 100 pièces dans une boîte en carton ou OEM.
Expédition:par voie maritime,par voie aérienne,par voie express:DHL/UPS/Fedex/EMS/TNT etc.
Livraison: 3-5 jours après le paiement, selon la quantité de votre commande.
Photos de l'usine
FAQ ️ SC/APC à SC/UPC câble de patch en fibre optique
Q1: Quelle est la différence entre SC/APC et SC/UPC?
SC/APC a une face d'extrémité inclinée de 8° pour réduire la réflexion, idéale pour les télécommunications CATV et FTTx. SC/UPC a une surface plane poli, utilisée dans les réseaux de télécommunications et de données.
Q2: Est-ce un mode unique ou multimode?
fibre simplex mono-mode (9/125 μm) pour une transmission à grande vitesse sur de longues distances.
Q3: Quelles sont les longueurs disponibles?
Standard: 1m, 2m, 3m. Des longueurs sur mesure sont disponibles.
Q4: Quel est le matériau de la veste?
3.0mm LSZH jacket ∙ retardateur de flamme et sûr pour une utilisation en intérieur.
Q5: Les cordons sont-ils testés?
Oui, 100% testé en usine pour l'insertion et la perte de retour avec les dossiers de contrôle qualité.
Q6: Quelles normes est-il conforme à?
Il est conforme à la norme TIA/EIA-568-B.3 et à la norme Telcordia GR-326-CORE.
Q7: Où peut-il être utilisé?
FTTH, FTTx, LAN, CATV, centres de données et réseaux de télécommunications.
Q8: Puis-je personnaliser les connecteurs ou les longueurs?
Oui, des connecteurs et des longueurs sur mesure (LC, FC, ST, etc.) sont disponibles.
