Description de produit
Description du produit

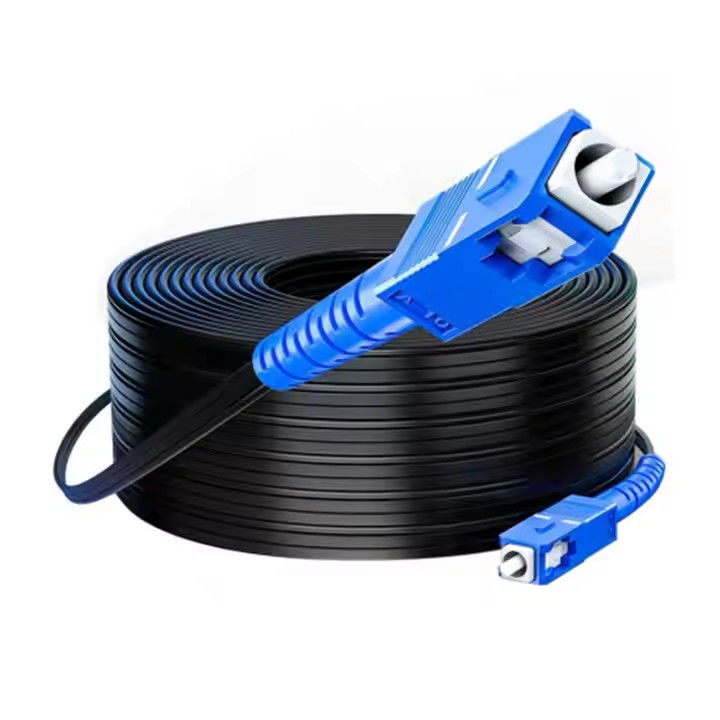

Ce câble de patch en fibre optique SC/APC à SC/UPC est conçu pour des connexions fiables et hautes performances dans les réseaux de télécommunications et de données.fibres simplex à mode unique de 9/125 μmavec unStructure tamponnée de 900 μm, assurant une durabilité et une transmission stables.
Chaque cordon de patch estterminé en usine, UPC poli, et testé à 100%Les résultats des essais sont enregistrés et traçables avec un numéro de contrôle de qualité unique, garantissant une fiabilité à long terme.Les normes TIA/EIA-568-B.3 doivent être remplies en tenant compte des exigences suivantes:etExigences de Telcordia GR-326-CORE édition 3, assurant une excellente géométrie de la face finale et une performance optique supérieure.
Le3.0mm LSZH vesteIl offre une résistance à la flamme et une faible émission de fumée, ce qui le rend sûr pour une utilisation en intérieur, y compris dans les centres de données, les salles FTTH, FTTX, LAN et télécom.Longueur de 1 m, 2 m et 3 m, ce câble de patch offre des options d'installation flexibles pour les différents besoins de mise en réseau.
Principales caractéristiques:
-
Type de connecteur: SC/APC à SC/UPC
-
Type de fibre: 9/125 μm simple à mode unique
-
Matériau de la veste: LSZH, diamètre extérieur de 3,0 mm
-
Polie en usine et terminée pour des performances stables
-
Compatible avec les normes TIA/EIA et Telcordia
-
100% testé pour la perte d'insertion et la perte de retour avec des dossiers de contrôle qualité traçables
-
Options de longueur: 1m, 2m, 3m
-
Idéal pour les applications FTTH, FTTX, centres de données, LAN, CATV et télécom
Type de connecteur
Caractéristique
Faible perte d'insertion
Perte de rendement élevée
Une bonne répétabilité
Un bon échange
Une excellente adaptabilité à l'environnement
Caractéristiques optiques
|
Paramètre
|
Le PC
|
UPC
|
APC
|
Multi-mode
|
|
Perte d'insertion
|
≤ 0,3 dB
|
≤00,3 dB
|
≤00,3 dB
|
≤00,3 dB
|
|
Perte de rendement
|
≥40 dB
|
≥50 dB
|
≥60 dB
|
≥ 35 dB
|
|
Échange
|
≤0.2 dB
|
|
Répétabilité
|
≤0.2 dB
|
|
Durée de vie
|
>1000 fois
|
|
Résistance à la traction
|
> 10 kg
|
|
Plage de température
|
- Quarante- Je ne sais pas.C à + 85°C
|
Données techniques
|
Le type
|
C'est une norme, maître.
|
|
Le style
|

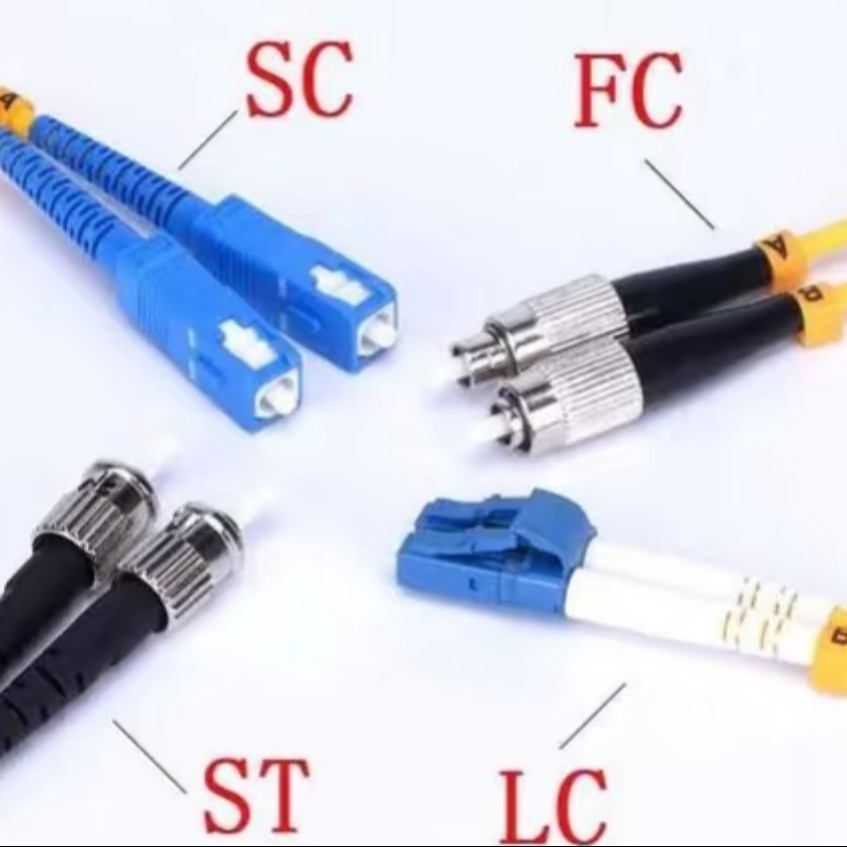

LC,SC,ST,FC.MU. Je suis désolé.Je vous en prie.MPO, SC/APC,
FC/APC,LC/Le nombre de points d'intervention
|
|
Les fibres
|
Mode unique ou multimode
50/125,62.5/125 ((Multi mode) OM2 et OM1
50/125,10G ((Multi mode) OM3
|
|
Les câbles
|
Simplex, duplex, tout le monde est là.
diamètre extérieur:30,20 mm,0.9 mm
PVC ou LSZH
|
|
Polissage Les manières
|
UPC,SPC,APC ((8° et 6°)
|
|
Insertation Les pertes
|
≤ 0,1 dB (Pour Unique le mode Le maître)
≤ 0,25 dB (Pour Unique le mode La norme)
Pour les appareils de type à moteur à commande numérique
Testé par Le numéro de référence est le numéro de référence.
|
|
Retour Les pertes
(Single) mode)
|
UPC ≥ 50 dB
SPC ≥ 55 dB
APC≥60dB (typiquement 65dB)
Testé par JDSRM3750
|
|
Je répète. capacité
|
≤0.1 dB
|
|
Fonctionnement température
|
- 400 °C- Je ne sais pas. à 850 °C- Je ne sais pas.
|
|
Géométrie Exigence
(Single) mode)
|
Ferrule Façade finale Radius
7 mm≤R≤12 mm (pour les Le nombre d'équipements
10 mm≤R≤25 mm (pour La norme)
Le sommet Décalage ≤ 30 μm (pour Le maître)
Le sommet Décalage ≤ 50 μm (pour La norme)
Sous coupe à 50 nm SU≤50 nm
Testé par Le DORCZX-1
|
Application du projet
Salles de communication
FTTH (Fibre à la maison)
LAN (réseau local)
FOS (capteur à fibre optique)
Système de communication par fibre optique
Équipement de connexion et de transmission par fibre optique
Produits recommandés
Emballage et livraison
Emballage: 100 pièces dans une boîte en carton ou OEM.
Expédition:par voie maritime,par voie aérienne,par voie express:DHL/UPS/Fedex/EMS/TNT etc.
Livraison: 3-5 jours après le paiement, selon la quantité de votre commande.
Photos de l'usine
FAQ ️ SC/APC à SC/UPC câble de patch en fibre optique
Q1: Quelle est la différence entre les connecteurs SC/APC et SC/UPC?
A1: les connecteurs SC/APC utilisent une face d'extrémité inclinée de 8° pour réduire la réflexion, tandis que les connecteurs SC/UPC ont une surface plane avec un contact ultra-polissé.et réseaux de haute précision, tandis que l'UPC est souvent utilisé dans les applications de données et de télécommunications.
Q2: Ce câble de patch est-il monomode ou multimode?
R2: C'est uneun câble de patch en fibre optique à mode unique (SM), utilisant une fibre simplex de 9/125 μm pour la transmission à longue distance et à grande vitesse.
Q3: Quelles sont les longueurs disponibles?
A3: Les longueurs standard comprennent1m, 2m et 3m, mais nous pouvons personnaliser d'autres longueurs sur demande.
Q4: Quel matériau de veste est utilisé?
A4: Le câble utilise un3.0 mm Veste LSZH (faible émission de fumée et zéro halogène), qui est ignifuge et plus sûr pour les installations intérieures.
Q5: Ces cordons sont-ils testés avant expédition?
R5: Oui, chaque câble de patch estTesté à 100% en usinepour les pertes d'insertion et de retour, avec des données d'essai traçables.
Q6: À quelles normes le produit est-il conforme?
R6: Le cordon de patch estLes États membres doivent communiquer à l'autorité compétente les informations suivantes:3etTelcordia GR-326-CORE numéro 3les normes, assurant une qualité constante et des performances fiables.
Q7: Où peut-on utiliser ce cordon de pansement?
A7: Il est idéal pourFTTH, FTTX, LAN, CATV, centres de données et réseaux de télécommunications.
Q8: Puis-je commander des connecteurs ou des longueurs personnalisés?
R8: Oui, des types de connecteurs personnalisés (LC, FC, ST, etc.) et des longueurs de câble sont disponibles sur demande.
