Description de produit

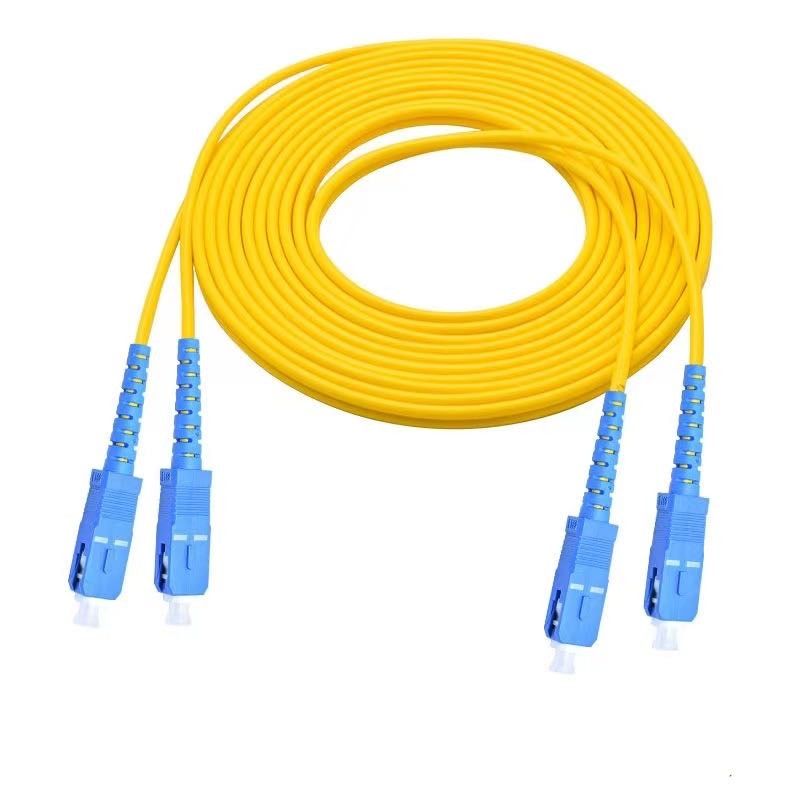

Cordon de raccordement SC-LC Simplex & Duplex SM OS2 9/125um PVC/LSZH
Description du produit
Le cordon de raccordement fibre optique duplex LC-SC monomode est un câble haute performance équipé de connecteurs aux deux extrémités, permettant des connexions rapides et faciles aux systèmes CATV, aux commutateurs optiques ou à d'autres appareils de télécommunications. Conçu avec une couche protectrice durable, il est idéal pour relier les émetteurs optiques, les récepteurs et les boîtiers terminaux dans ce que l'on appelle le "câblage de type interconnect". Ces cordons de raccordement sont connus pour leur fiabilité exceptionnelle, offrant de faibles pertes d'insertion et de retour. Disponibles en formats simplex et duplex, ils sont terminés avec des connecteurs de précision et peuvent être personnalisés dans diverses combinaisons de types ST, SC, LC et MTRJ, avec des options de polissage incluant PC, UPC ou APC pour répondre aux exigences standard ou sur mesure.
Caractéristique
Faible perte d'insertion
Perte de retour élevée
Bonne répétabilité
Bon échange
Excellente adaptabilité environnementale
Caractéristiques optiques
| Mode |
SM |
MM |
| Polissage |
UPC |
APC |
APC |
| Perte d'insertion |
Typique ≤0.2dB Maximum ≤0.3dB |
≤0.25dB |
| Perte de retour |
≥50dB |
≥65dB |
≥35dB |
| Interopérabilité |
≤0.2dB |
| Répétabilité |
≤0.1dB |
| Durabilité |
≤0.2dB (1000 accouplements) |
| Résistance à la traction |
>10kg |
| Température |
≤0.2dB (-40+85 maintien 100 heures) |
| Humidité |
≤0.2dB (+25+65 93 R.H.100 heures) |
Données techniques
|
Type
|
Standard,Maître
|
|
Style
|

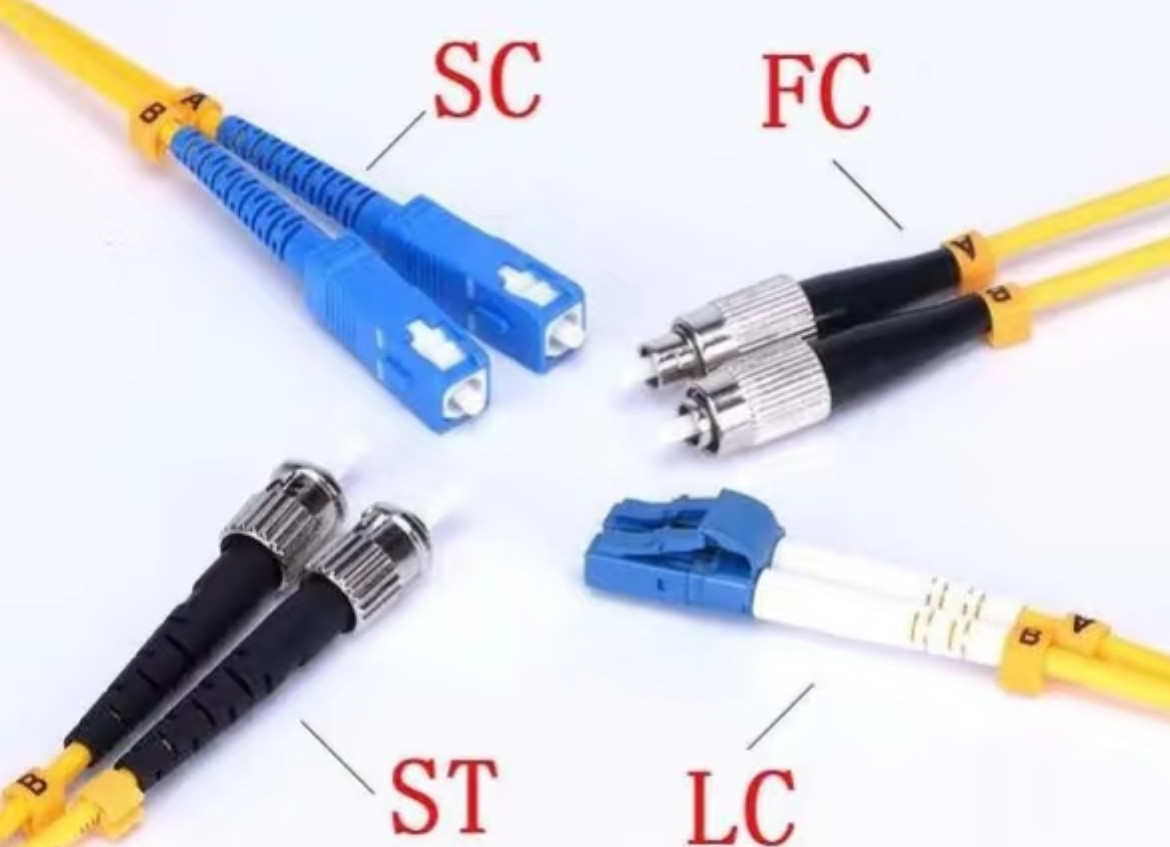

LC,SC,ST,FC.MU,DIN,D4,MPO,SC APC,FC/IAPC,LCIAPC.MU/APC
|
|
Fibre
|
Monomode/Multimode
50/125,62.5/125 (Multimode) OM2&OM1
50/125,10G(Multimode)OM3
|
|
Câble
|
Simplex,Duplex
Φ3.0mm,Φ20mm,Φ0.9mm
PVC ou LSZH
|
|
Manière de polissage
|
UPC,SPC,APC (8°&6°)
|
|
Perte d'insertion
|
≤0.1dB (Pour monomode Maître)
≤0.25dB (Pour monomode Standard)
≤0.25dB (Pour multimode)
Testé par JDSRM3750
|
|
Perte de retour (Monomode)
|
UPC≥50dB
SPC≥55dB
APC≥60dB (typ.65dB)
Testé par JDSRM3750
|
|
Répétabilité
|
±0.1dB
|
|
Température de fonctionnement
|
-400C° à 850 C°
|
|
Exigence de géométrie (Monomode)
|
Rayon de la face d'extrémité de la virole
7mm≤R≤12mm (Pour APC)
10mm≤R≤25mm (Pour Standard)
Décalage de l'apex≤30μm (Pour Maître)
Décalage de l'apex≤50μm (Pour Standard)
Sous-coupe-50nmSU≤50nm
Testé par DORCZX-1
|
Application
Salles de communication
FTTH (Fiber to The Home)
LAN (Réseau local)
FOS (capteur à fibre optique)
Système de communication par fibre optique
Équipement connecté et transmis par fibre optique
Produits recommandés
Emballage et livraison
Emballage: 100/pièces dans une boîte en carton ou OEM.
Expédition: par mer, par air, par express: DHL/UPS/Fedex/EMS/TNT etc
Livraison: 3-5 jours après le paiement, selon la quantité de votre commande.
