Câble à fibre optique aérien blindé GYFTC 8S GYXTC 8S
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
Quantité de commande min : | 5 kilomètres | Détails d'emballage : | Bourdon en bois |
---|---|---|---|
Délai de livraison : | 5-8 jours ouvrables | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 300km par jours |
Lieu d'origine: | Guangzhou, en Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 ROHS CE-EMC FCC SDOC | Numéro de modèle: | GYTC8A |
Détail Infomation |
|||
Type de fibre: | G652D/G657A1 | Nombre de fibres: | 2-144 noyaux |
---|---|---|---|
Longueur: | 2 kilomètres ou adapté aux besoins du client | Numéro de modèle: | GYTC8S/GYFTC8S/GYXTC8A |
Couleur: | Noir | Fil de messager: | toron 1.0*7 en acier |
La structure: | Câble du schéma 8 | Le type: | Bande d'APL |
Température de fonctionnement: | -40 | +60 C | Application du projet: | Application aérienne extérieure |
Nom du produit: | Schéma le câble à fibres optiques de fibre de soutien de 8 individus | Catégorie de fibres: | a) |
Blindé: | Bande en aluminium | Modèle Numer: | GYTC8S |
usine: | - Oui, oui. | Radius de flexion: | Le numéro de série |
Plumes: | Il est fort. | Vêtement: | Le PE |
Gaine extérieure: | Le montant de la dette est calculé à partir du montant de la dette. | Matériau de l'enveloppe extérieure: | LSZH PE HDPE |
Les normes: | Les produits doivent être soumis à des exigences de conformité. | Le service: | Produits d'origine et de fabrication |
Remplisseur: | Composé de remplissage de tube ((Gel) | Aromatisés: | Bande en acier |
Le soutien de soi: | Fil d'acier en filets | Membre de la force: | Fils à base d'aramide |
Mettre en évidence: | Cable à fibre optique blindé à messager en acier,GYFTC8S câble blindé en fibre optique,Cable à fibre optique blindé autoportant |
Description de produit

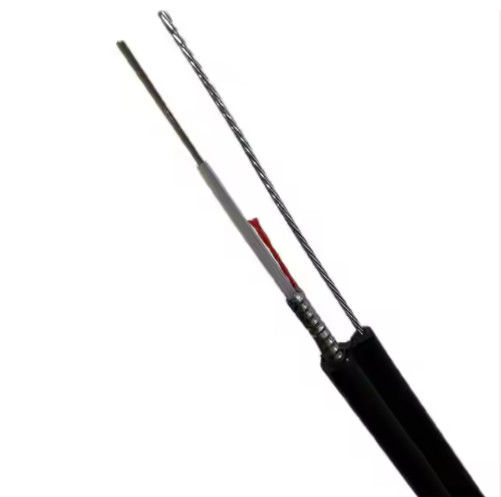

Cable à fibre optique en FRP autoportant blindé GYFTC8S

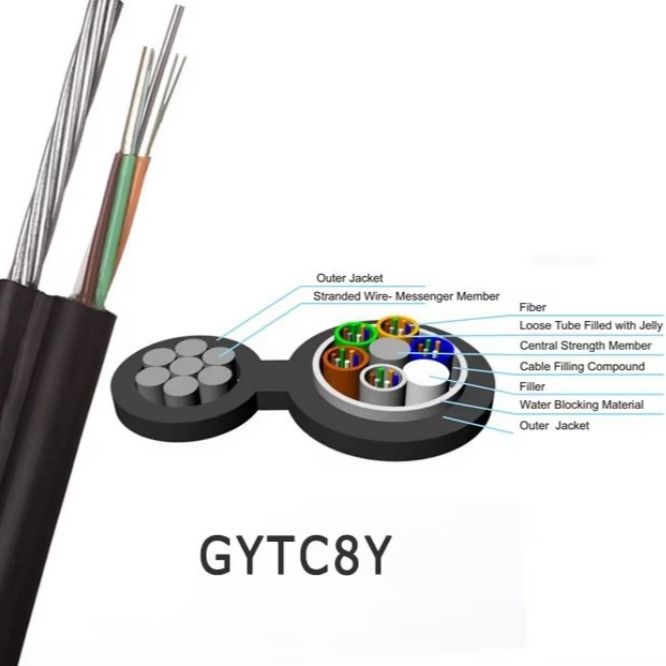

description du câble à fibre optique de la figure 8
Le câble à fibre optique de la figure 8, y compris des modèles tels que GYFTC8S, GYTC8S, GYXTC8S et GYXTC8Y, est un câble extérieur autoportant largement utilisé dans les installations aériennes.Il offre une forte résistance à l'humidité et à la pression extérieureLe membre de résistance métallique du câble est composé de fils d'acier enfilés, tandis que la partie de support est recouverte d'une housse en polyéthylène (PE), formant une forme caractéristique de figure-8.
Caractéristiques
La conception du fil de fer en filets offre une excellente résistance à la traction, favorisant l'installation autonome et réduisant les coûts de déploiement.
Il présente une forte durabilité sous contrainte mécanique et fluctuations de température.
Utilise des tubes en vrac de haute résistance et résistant à l'hydrolyse pour une fiabilité à long terme.
Un gel spécial à l'intérieur des tubes offre une protection vitale aux fibres optiques.
Plusieurs stratégies de conception sont appliquées pour assurer les performances de blocage de l'eau:
Membre central de résistance en fil d'acier ou en FRP
Composé de remplissage résistant à l'eau à l'intérieur des tubes en vrac
Remplissage complet du noyau dans tout le câble
Couche de PSP ajoutée pour améliorer la résistance à l'humidité
Caractéristiques optiques
Les postes | Unité | Spécification | |
G652D | |||
Diamètre du champ de mode | 1310 nm | Je ne sais pas. | 9.2±0.4 |
1550 nm | Je ne sais pas. | 10.4±0.5 | |
Diamètre du revêtement | Je ne sais pas. | 124.8±0.7 | |
Non-circulaire du revêtement | % | ≤0.7 | |
Erreur de concentricité du revêtement du noyau | Je ne sais pas. | ≤0.5 | |
Diamètre du revêtement | Je ne sais pas. | 245±5 | |
Couche non circulaire | % | ≤6.0 | |
Erreur de concentricité de revêtement-couchage | Je ne sais pas. | ≤12 | |
Longueur d'onde de coupure du câble | Nm | acc≤1260 | |
Attenuation (max.) | 1310 nm | dB/km | ≤0.36 |
1550 nm | dBkm | ≤0.22 |
Paramètres techniques
Modèle de fibre | G.652D | ||
Conception ((Membre de la force + tube et remplisseur) | 1 + 5 | ||
Membre de la force centrale | Matériel | Fil d'acier | |
Diamètre ((+0,05) mm | 1.5 | ||
Je ne sais pas. | Matériel | PBT | |
Diamètre ((+0,06) mm | 2.0 | ||
Épaisseur ((+0,03) mm | 0.32 | ||
Le Max.Core.NO. / Tube | 12 | ||
Corde à remplir | Matériel | Le PE | |
Couleur | Blanc | ||
Diamètre ((+0,06) mm | 2.1 | ||
Membre de la force du fil | Matériel | fils d'acier en filets | |
Le type | φ1,0 mm x7 | ||
Couche de blindage | Matériel | Ruban d'acier | |
Couverture extérieure1 | Matériel | Le PE | |
Épaisseur ((+0,03) mm | 1. | ||
Couverture extérieure1 | Matériel | PTFE à base de métaux | |
Épaisseur ((40.03) mm | 1.8 | ||
Démétrage du câble ((土0.2) mm | 9.0*16.0 (nominale) | ||
Poids du câble ((+10) kg/km | 160 (nominale) | ||
Résistance à la traction /N (à court terme) | 5000 | ||
Tensile /N (à long terme) | 1500 | ||
Crush/N (à court terme) | 1000 | ||
Crush /N (à court terme) | 300 | ||
Attenuation | 1310 nm | 0.35 dB/KM | |
1550 nm | 0.22 dB/KM | ||
Radius de flexion min | Sans tension | 10.0*Câbleφ | |
Sous une tension maximale | 20.0xCableφ |

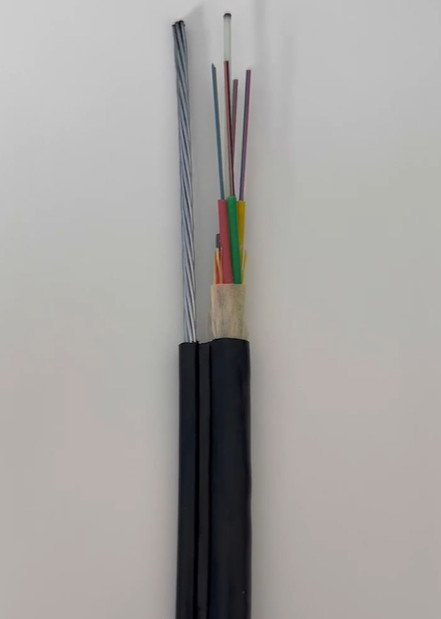

Affichage d'image
Emballage
• Tambour en bois à câble standard
• Longueur de bobine standard: 2/3km/bobine, d'autres longueurs sont également disponibles
Questions fréquentes
1Vous êtes un fabricant direct?
Oui, nous sommes un véritable fabricant avec plus de 10 ans d'expérience dans l'industrie.
2Vous acceptez les commandes en petites quantités?
Nous accueillons les petites commandes, surtout pour les nouveaux projets, car nous comprenons que chaque entreprise commence par un premier pas.
3. Quelle est la durée de la garantie de votre produit?
Nous offrons une garantie de 25 ans pour nos câbles à fibre optique.
4Quel est votre délai de livraison typique?
Généralement, les commandes sont traitées et expédiées dans un délai de 3 à 5 jours ouvrables.
5Quelle est votre capacité de production annuelle?
Cable à fibre optique extérieur/intérieur: 6,000,000 kilomètres par an
Le câble FTTH/FTTX/FTTA: 6,000000 kilomètres par an
Les cordons de patch et les coussinets: 12,400, 000 pièces par an
6Vous proposez des produits et des marques sur mesure?
Oui, nous fournissons des services OEM et ODM. Envoyez-nous simplement votre conception ou vos exigences, et nous nous occuperons du reste.
