Aperçu /Produits/Câble optique de fibre du schéma 8/4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a

4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a

4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Diamètre de la fibre: 9/125μm
Radius de flexion: 20D
Vêtement: PE UV
Diamètre du revêtement: 125.0 ± 0.1
Système de blocage de l'eau: Composé remplissant
Utilisation du câble: À l'extérieur
Diamètre extérieur: 7.0mm-9.0mm
Le soutien de soi: Fil d'acier en filets/fil d'acier
Membre de la force: Fils à base d'aramide
Mettre en évidence:

Figure 8 Cable à fibre optique

,

12 câbles à fibre optique

,

Câble optique de fibre du schéma 8 de GYXTC8Y
Informations de base
Lieu d'origine: Guangzhou en Chine
Nom de marque: JQ
Certification: ISO9001
Numéro de modèle: Le montant de la garantie est calculé en fonction de l'indicateur de risque.
Conditions de paiement et expédition
Description de produit

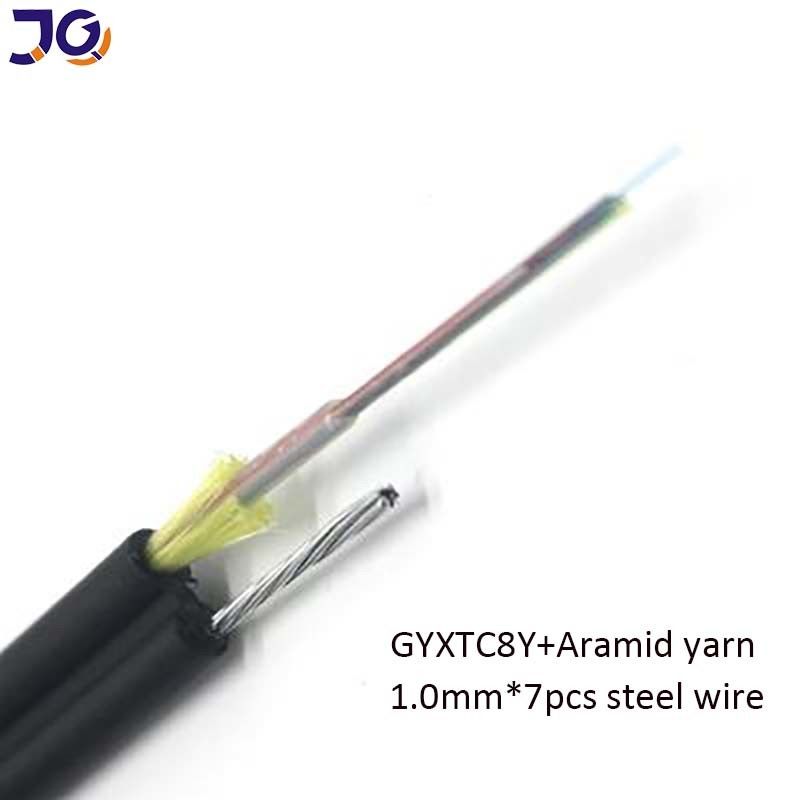

Cable optique à fibre optique avec fil d'acier mini Figure 8 Cable Gyxtc8y Gyxtc8a

Description du produit

Figure 8 Cable à fibre optique
  • Autonomie:Le câble à fibre optique de la figure 8 est conçu pour être autoportant, ce qui élimine le besoin de matériel ou de structures supplémentaires.
  • Fil d'acier en filets:Le câble est renforcé par un fil d'acier, ce qui offre une résistance et un support élevés pour les installations aériennes.
  • Vêtements de protection contre les rayons UVLe câble est recouvert d'un matériau PE UV, qui offre une excellente protection contre les conditions météorologiques difficiles et les rayonnements UV.
  • Tape d'aluminium/tape d'acier blindée:Le câble est blindé avec du ruban adhésif en aluminium ou en acier, offrant une protection supplémentaire contre les rongeurs, l'humidité et d'autres facteurs externes.
4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a 0
4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a 1

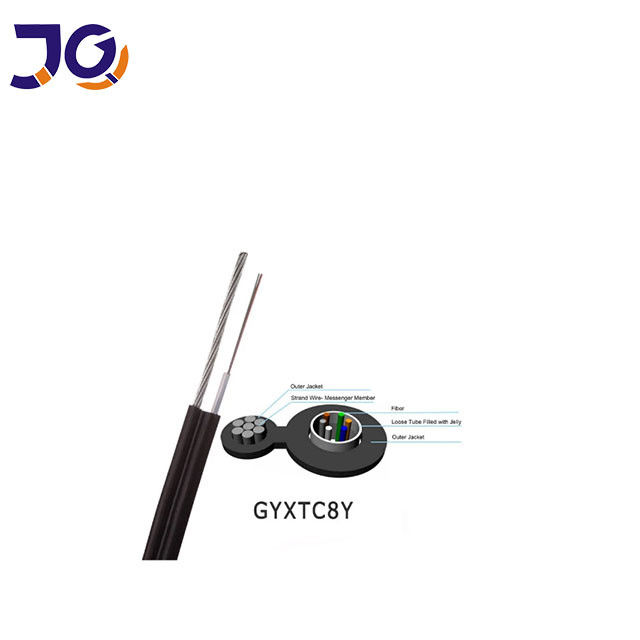

Structure et paramètres du câble
Les fibres
Numéro
Fil d'acier galvanisé
diamètre
Dégagé
tube
Épaisseur de la gaine
(nominale*)
Connectez
dimension
Dimension du câble
Le dépôt
(nominale**)
Le poids
(environ)
mm
mm
mm
mm
mm
Poids de l'appareil
6
1.6
2.5
1.5
1.5 sur 1.5
6.8 fois 11.5
70
12
1.6
3
1.5
1.5 sur 1.5
7.4 fois 12.0
77



* L'épaisseur nominale de la gaine peut être tolérée à ± 0,2 mm.
** La dimension nominale du câble peut avoir une tolérance de ± 0,5 mm.



4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a 2



Performance de la fibre optique
Les performances des fibres optiques câblées (Réc. G.652D de l'UIT-T)
Nom de l'article
Spécification
Type de fibre
Mode unique
Matériau de fibres
Silice dopée
Coefficient d'atténuation
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0,36 dB/km
≤ 0,35 dB/km
≤ 0,22 dB/km
≤ 0,30 dB/km
Discontinuité des points
≤ 0,05 dB
Longueur d'onde de coupure du câble
≤ 1260 nm
Longueur d'onde à dispersion zéro
1300 à 1324 nm
Pente à dispersion nulle
Le nombre de cycles est de 0,093 ps/km
Dispersion chromatique
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

Le nombre de points de contact est calculé en fonction de l'échantillon.
Le nombre de points de contact est le plus élevé possible.
Le nombre de points de contact est déterminé en fonction de l'échantillon.
Le nombre de points de contact est calculé en fonction de l'échantillon.
Le PMD
≤ 0,2 ps/km1⁄2
Diamètre du champ de mode @ 1310 nm
(8,6 à 9,5) ± 0,6 μm
Erreur de concentricité du noyau / du revêtement
≤ 0,6 μm
Diamètre du revêtement
125.0 ± 1 μm
Non-circulaire du revêtement
≤ 1,0%
Diamètre du revêtement primaire
245 ± 10 μm
Niveau de l'essai de preuve
100 kpsi (= 0,69 Gpa), 1%
Dépendance de la température
0°C à +70°C @ 1310 et 1550 nm
≤ 0,1 dB/km

Paramètres techniques:

Nom du produit Figure 8 Cable à fibre optique
Utilisation aérienne - Oui, oui.
Personnalisable - Oui, oui.
Diamètre du câble 7.0 mm à 16.0 mm
Radius de courbure 20x diamètre du câble
Matériau de la veste LSZH (halogène à faible teneur en fumée)
Radius de flexion 20D
Enveloppe de câble PE (polyéthylène)
Pour subvenir à ses besoins Fil d'acier en filets
Vêtement PE UV (polyéthylène résistant aux UV)
Diamètre de la fibre 9/125 μm
Matériel blindé Ruban adhésif en aluminium ou en acier
Utilisation du câble À l'extérieur

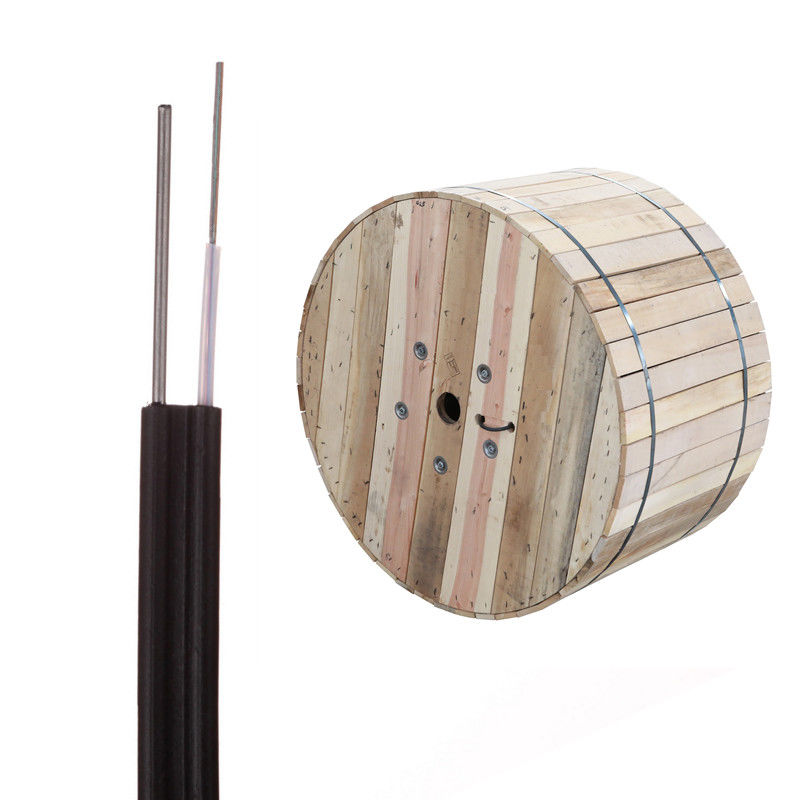

Emballage et expédition

Emballage et expédition

4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a 3

4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a 4



4 cœurs 6 cœurs 12 cœurs câble à fibre optique avec fil d'acier Mini Figure 8 câble Gyxtc8y Gyxtc8a 5
Bienvenue dans notre usine!
Contactez-moi au +86 18122384553 pour obtenir un échantillon gratuit.
