GYTA53 Cable à fibre optique 48 96 noyau en aluminium blindé conduit d'enterrement direct
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
Quantité de commande min : | 1 km | Détails d'emballage : | Bourdon en bois |
---|---|---|---|
Délai de livraison : | 5-8 jours ouvrables | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 4500KM par mois |
Lieu d'origine: | Guangzhou, en Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 ROHS CE-EMC FCC SDOC | Numéro de modèle: | Le système de contrôle de l'équipement doit être conforme à la présente directive. |
Détail Infomation |
|||
Type de fibre: | YOFC, Fiberhome, comme demande | Couleur: | Noir |
---|---|---|---|
Vêtement: | Le PE, le MDPE, le HDPE | Membre de la force: | FRP |
Nombre de fibres: | 2-288 noyaux | Installation: | Antenne et conduit |
blindés: | Bande en acier et en aluminium | Nom du produit: | Cable optique à fibre optique GYTS à mode unique blindé |
Application du projet: | Installation souterraine pour la communication à longue distance | Porteur axial: | bande métallique |
Longueur: | 2km ou longueur adaptée aux besoins du client | usine: | - Oui, oui. |
Matériau de la gaine: | PTFE et autres matériaux | Poids de câble: | 150kg/km |
Nombre de fibres: | 24 | Longueur du tambour: | 3km ou au besoin |
Nombre de conducteurs: | 48 96 72 | La structure: | Tube lâche échoué |
Le paquet: | 2km/3km/5km par petit pain | La température appropriée: | - 40°C à +60°C |
Armorée: | Bande en acier | Modèle Numer: | GYTS53 |
Mettre en évidence: | Cable à fibre optique directement enterré,Cable à fibre optique blindé en acier,Cable à fibre optique en PE |
Description de produit
Description du produit

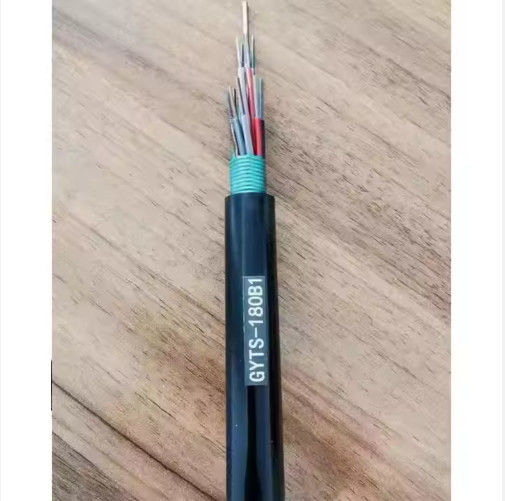

Le câble aérien en fibre optique GYTS comporte des fibres monomode ou multimode logées dans des tubes en plastique en vrac à haut module, chaque fibre de 250 μm étant protégée individuellement.Ces tubes contiennent un remplisseur de gel imperméable pour une résistance accrue à l'humiditéLe câble adopte une conception de tube lâche en filets avec une construction dense, utilisant une enveloppe extérieure en polyéthylène.Ses tubes en vrac résistants à l'hydrolyse et ses matériaux de remplissage spécialisés garantissent une durabilité exceptionnelle.

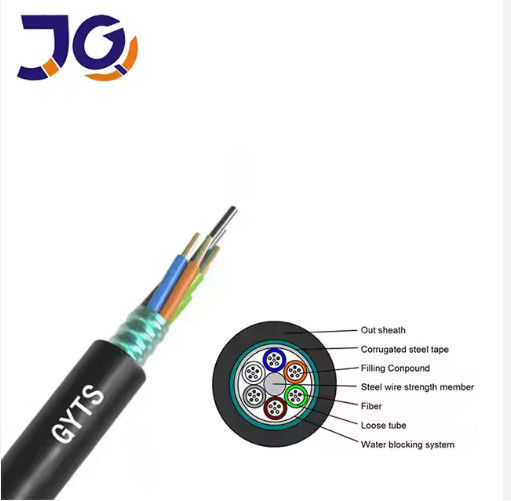

Le noyau du câble est formé en enroulant hélicoïdallement les tubes et les charges autour d'un élément de résistance central, créant une configuration circulaire.qui est encore scellé avec un composé de remplissageL'assemblage final comprend un revêtement extérieur en PE combiné à un renforcement en ruban d'acier, offrant une résistance exceptionnelle à l'écrasement et des propriétés de barrière à l'humidité.Cette conception confère aux câbles GYTS des caractéristiques d'étanchéité supérieures.
Caractéristiques
Caractéristiques optiques
Les postes | Unité | Spécification | |
G652D | |||
Diamètre du champ de mode | 1310 nm | Je ne sais pas. | 9.2±0.4 |
1550 nm | Je ne sais pas. | 10.4±0.5 | |
Diamètre du revêtement | Je ne sais pas. | 124.8±0.7 | |
Non-circulaire du revêtement | % | ≤0.7 | |
Erreur de concentricité du revêtement du noyau | Je ne sais pas. | ≤0.5 | |
Diamètre du revêtement | Je ne sais pas. | 245±5 | |
Couche non circulaire | % | ≤6.0 | |
Erreur de concentricité de revêtement-couchage | Je ne sais pas. | ≤12 | |
Longueur d'onde de coupure du câble | Nm | acc≤1260 | |
Attenuation (max.) | 1310 nm | dB/km | ≤0.36 |
1550 nm | dBkm | ≤0.22 |
Paramètres techniques
Nombre de fibres | La structure | Fibres par tube |
Diamètre du tube en vrac (mm) |
Diamètre du MCS/diamètre de la plaque (mm) |
Épaisseur nominale de la veste extérieure (mm) |
Diamètre du câble/ Taille (mm) |
Poids du câble (kg/km) |
4 | 1 + 5 | 4 | 10,8 ± 0.1 | 1.4/1. Je vous en prie.4 | 1.4 | 9.0 ± 0.3 | 80 |
6 | 1 + 5 | 6 | 10,9 ± 0.1 | 1.4/1. Je vous en prie.4 | 1.4 | 9.0 ± 0.3 | 80 |
8 | 1 + 5 | 8 | 10,9 ± 0.1 | 1.4/1. Je vous en prie.4 | 1.4 | 9.0 ± 0.3 | 80 |
12 | 1 + 5 | 6 | 10,9 ± 0.1 | 1.4/1. Je vous en prie.4 | 1.4 | 9.0 ± 0.3 | 80 |
24 | 1 + 5 | 6 | 10,9 ± 0.1 | 1.4/1. Je vous en prie.4 | 1.4 | 9.0 ± 0.3 | 85 |
36 | 1 + 6 | 12 | 2.2 ± 0.1 | 1.6/1.6 | 1.6 | 90,7 ± 0.3 | 100 |
48 | 1 + 5 | 12 | 2.2 ± 0.1 | 1.6/1.6 | 1.6 | 90,7 ± 0.3 | 105 |
60 | 1 + 5 | 12 | 2.2 ± 0.1 | 1.6/1.6 | 1.6 | 90,7 ± 0.3 | 110 |
72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.0/2. Je vous en prie.0 | 1.6 | 100,6 ± 0.3 | 122 |
96 | 1 + 8 | 12 | 2.2 ± 0.1 | 1.6 / 3.5 | 1.6 | 12.0 ± 0.3 | 160 |
144 | 1 + 12 | 12 | 2.2 ± 0.1 | 2.0/6.4 | 1.8 | 150,6 ± 0.3 | 240 |
216 | 1 + 6 + 12 | 12 | 2.2 ± 0.1 | 2.2/2.2 | 1.8 | 16.0 ± 0.3 | 270 |
288 | 1 + 9 + 15 | 12 | 2.2 ± 0.1 | 2.2 / 4.3 | 2.0 | 18.2 ± 0.3 | 282 |
Application du projet
Convient à une application externe dans les conduits et les antennes
Détails de l'emballage:

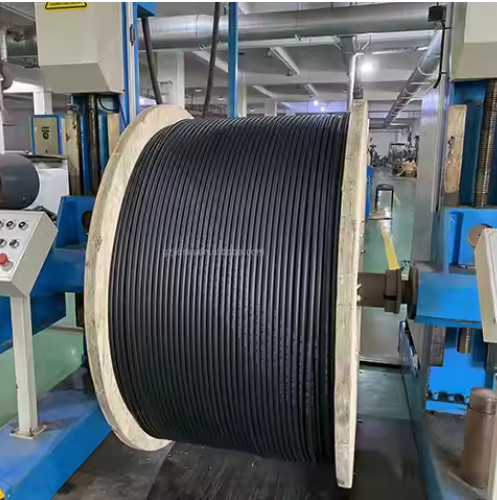

1 km/2 km/3 km/4 km par tambour en bois
Pour la navigation:
Par voie maritime/aérienne ou par expédition express,cela dépend de la quantité de commande
Temps de réalisation:
Quantité (en km) | 1 à 300 | Plus de 300 |
Le jour le plus tôt possible | 5 à 7 | Négociable |
