Aperçu ProduitsCâble optique de fibre du schéma 8Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Contactez

Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles

Quantité de commande min : 1 km
Lieu d'origine: Guangzhou en Chine Nom de marque: JQ
Certification: ISO9001 Numéro de modèle: Le montant de la garantie est calculé en fonction de l'indicateur de risque.

Détail Infomation
Diamètre de la fibre: 9/125μm Radius de flexion: 20D
Vêtement: PE UV Diamètre du revêtement: 125.0 ± 0.1
Système de blocage de l'eau: Composé remplissant Utilisation du câble: À l'extérieur
Diamètre extérieur: 7.0mm-9.0mm Le soutien de soi: Fil d'acier en filets/fil d'acier
Membre de la force: Fils à base d'aramide
Mettre en évidence:

9.0mm Figure 8 Cable à fibre optique

,

Cable à fibre optique autoportant

Description de produit

Cable optique à fibre optique avec fil d'acier mini Figure 8 Cable Gyxtc8y Gyxtc8a

Description du produit

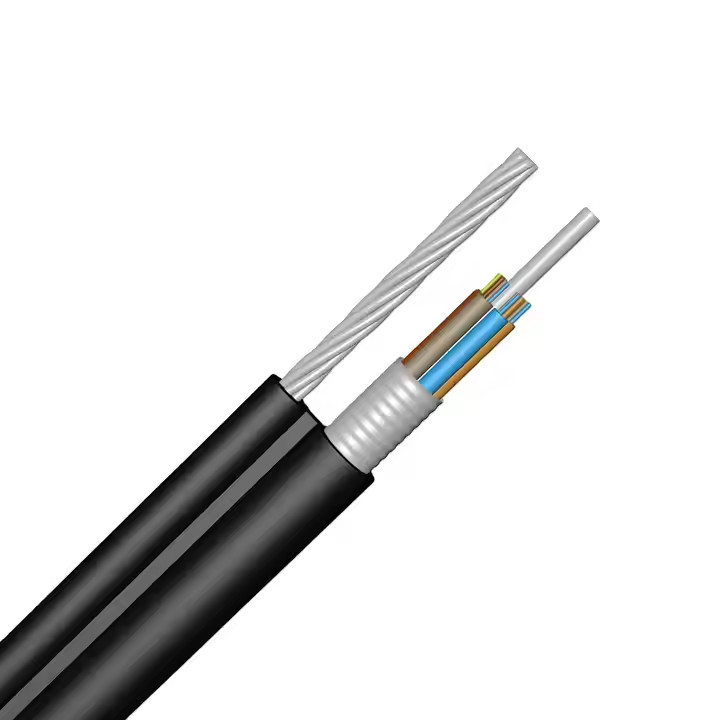

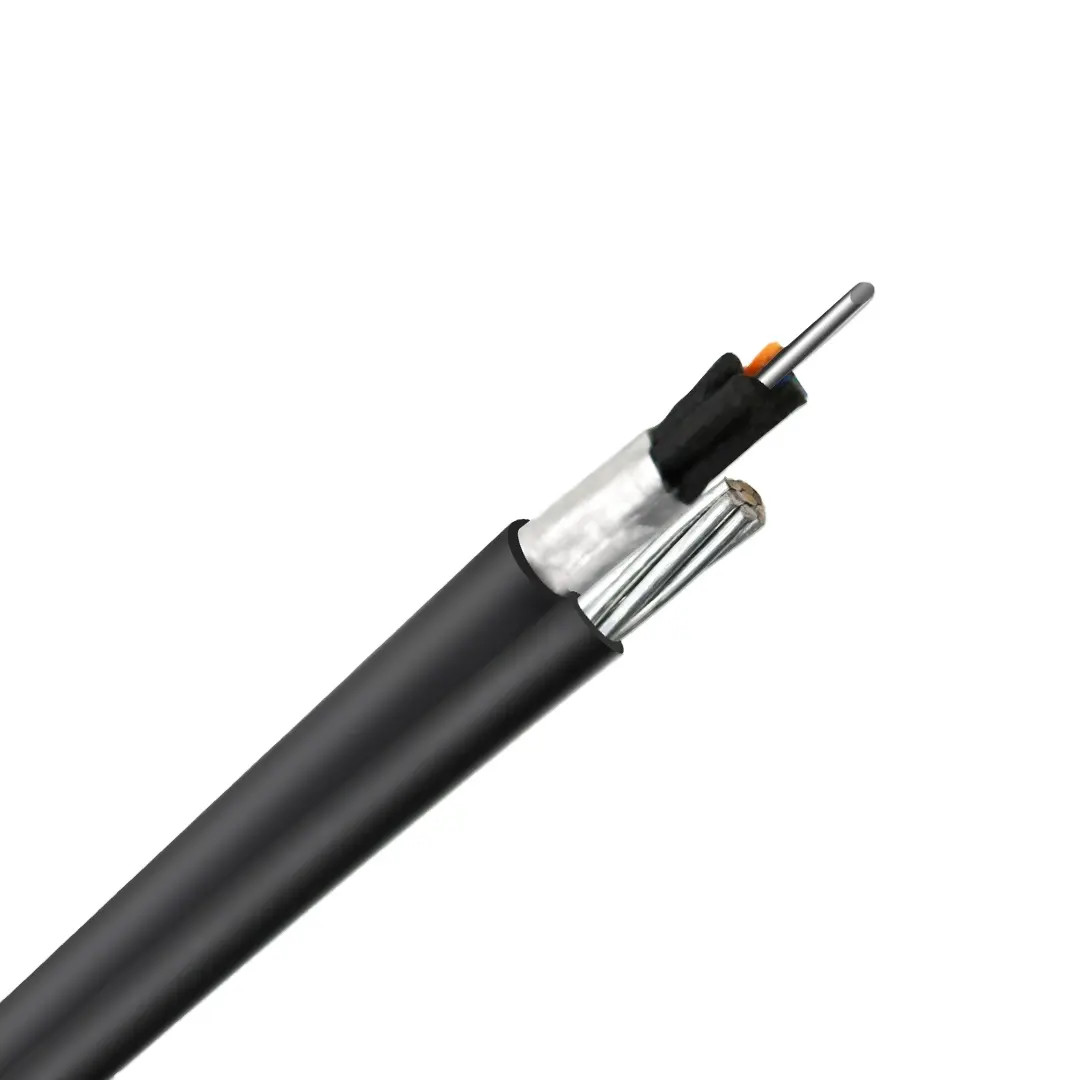

Figure 8 Cable à fibre optique
  • Autonomie:Le câble à fibre optique de la figure 8 est conçu pour être autoportant, ce qui élimine le besoin de matériel ou de structures supplémentaires.
  • Fil d'acier en filets:Le câble est renforcé par un fil d'acier, ce qui offre une résistance et un support élevés pour les installations aériennes.
  • Vêtements de protection contre les rayons UVLe câble est recouvert d'un matériau PE UV, qui offre une excellente protection contre les conditions météorologiques difficiles et les rayonnements UV.
  • Tape d'aluminium/tape d'acier blindée:Le câble est blindé avec du ruban adhésif en aluminium ou en acier, offrant une protection supplémentaire contre les rongeurs, l'humidité et d'autres facteurs externes.
Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles 0
Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles 1
Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles 2

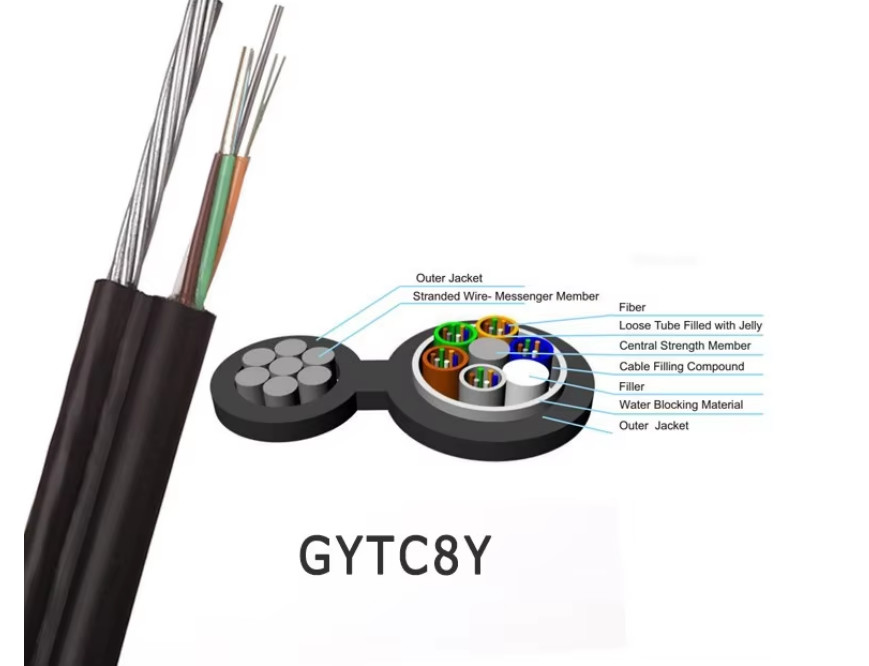

Structure et paramètres du câble
Les fibres
Numéro
Fil d'acier galvanisé
diamètre
Dégagé
tube
Épaisseur de la gaine
(nominale*)
Connectez
dimension
Dimension du câble
Le dépôt
(nominale**)
Le poids
(environ)
mm
mm
mm
mm
mm
Poids de l'appareil
6
1.6
2.5
1.5
1.5 sur 1.5
6.8 fois 11.5
70
12
1.6
3
1.5
1.5 sur 1.5
7.4 fois 12.0
77



* L'épaisseur nominale de la gaine peut être tolérée à ± 0,2 mm.
** La dimension nominale du câble peut avoir une tolérance de ± 0,5 mm.



 Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles 3



Performance de la fibre optique
Les performances des fibres optiques câblées (Réc. G.652D de l'UIT-T)

Type de câble
Nombre de fibres
Max.Fibre dans les tubes
Poids du câble kg/km
Diamètre du câble ((mm)
Résistance à la tension à long terme/à court terme N
Résistance à l'écrasement à long terme/à court terme N/100MM
GYXTC8S 2 à 8
2 à 8
8
117
8.1 fois 16.9
2000/6000
300 sur 1000
GYXTC8S 10 à 12
10 à 12
12
121
8.3 fois 17.0
2000/6000
300 sur 1000
N.B.
Nom de l'article
Méthode d'essai
Condition d'acceptation
1
Résistance à la traction CEI 794-1-E1
- Charge: 5,0KN - Longueur du câble sous charge: 50 m
- Temps de chargement: 1 minute.
- Variation de la perte £ 0,1 dB @1550 nm
- Aucune rupture de fibres et aucun dommage à la gaine.
2
Épreuve d'écrasement
Pour l'utilisation de l'aéronef
- Charge: 1,0KN/100 mm
- Temps de chargement: ≥ 1 min.
- Variation de la perte £ 0,1 dB @1550 nm
- Aucune rupture de fibres et aucun dommage à la gaine.
3
Résistance aux chocs
Pour l'utilisation de l'aéronef
- Points d'impact: 3
- Temps par point: 1
- Énergie d'impact: 4,5 Nm
- Le rayon de la tête du marteau: 12,5 mm
- Variation de la perte £ 0,1 dB @1550 nm
- Aucune rupture de fibres et aucun dommage à la gaine.
4
Doublure répétée
Pour l'utilisation de l'appareil
- rayon de flexion: 20 x câble
- Charge: 150 N
- Taux de flexion: 3 secondes par cycle
- N° de cycle: 30
- Variation de la perte £ 0,1 dB @1550 nm
- Aucune rupture de fibres et aucun dommage à la gaine.
5
La torsion
Pour les appareils électroniques
- Longueur: 1 m
- Charge: 150 N
- Angle de torsion: ± 90°
- Taux de torsion: 1 min/cycle
- Nombre de cycles: 10
- Variation de la perte £ 0,1 dB @1550 nm
- Aucune rupture de fibres et aucun dommage à la gaine.
6
Test de pénétration de l'eau
La norme IEC 794-1-F5B
- Hauteur de l'eau: 1 m
- Longueur de l'échantillon: 3 m
- Durée du test: 24 heures
- Aucune fuite d'eau ne doit avoir eu lieu à l'extrémité opposée du câble.
7
Test de cycle de température
Le nombre d'équipements utilisés
- Étape de température:
+20oC→-40oC→+70oC →+20oC
- Durée de chaque étape: 12 heures
- Nombre de cycles: 2
- Variation de la perte £ 0,05 dB/km@1550 nm
- Aucune rupture de fibres et aucun dommage à la gaine.
8
Flux composé
Pour l'utilisation de l'aéronef, voir IEC 794-1-E14.
- Longueur de l'échantillon: 30 cm
- Température: 70 °C ± 2 °C
- Temps: 24 heures
- Aucun débit composé
Numéro de modèle
Le montant de la garantie est calculé en fonction des critères suivants:
La structure
Unité
Paramètre
Nombre de fibres
les fibres
4 à 30
32 à 60
62 à 72
74 à 84
86 à 96
Élément
- Je ne sais pas.
5
6
7
8
Diamètre du tube en vrac
mm
1.75
2.05
2.05
2.1
2.1
Des noyaux par tube (pas plus que)
- Je ne sais pas.
6
12
12
Membre central de résistance/enveloppe PE (le cas échéant)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Le diamètre du câble (nom.)
mm
9.1
9.9
10.5
11.2
11.8
Poids (environ)
Poids de l'appareil
133
152
175
180
190

Paramètres techniques:

Nom du produit
Le montant de la garantie est calculé à partir de la valeur de la garantie.
Type de fibre
G652D/ G657A
Couleur des fibres
Jaune/Aqua/Rose rouge/Noir/Blanc ou personnalisé
Application du projet
Réseau de communication, antenne, enterré directement, conduit, etc.
Nombre de pièces
1000 mètres
Temps de réalisation
Dans un délai de 15 jours ou négociation
Paiement
Paypal / TT / DP ou négociation
Transport aérien
Transports express/transports maritimes/transports aériens/transports terrestres

* Longueur standard: 1000m;autres longueurs disponibles
*Ce qui précède n'est qu'une suggestion pour le chargement en conteneur, veuillez consulter notre service commercial pour la quantité spécifique

Emballage et expédition

Emballage et expédition

Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles 4

Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles 5



Figure 8 Cable à fibre optique avec ruban d'aluminium / ruban d'acier Conception blindée et autoportante pour les conditions météorologiques difficiles 6
