GYTC8S Figure 8 câble à fibre optique câbles enfilés messager aérien aérien
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
Quantité de commande min : | 2 kilomètres | Détails d'emballage : | Bourdon en bois |
---|---|---|---|
Délai de livraison : | 5-8 jours ouvrables | Conditions de paiement : | L/C, T/T, Western Union |
Lieu d'origine: | Guangzhou, en Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 ROHS CE FCC | Numéro de modèle: | GYTC8S |
Détail Infomation |
|||
Type de fibre: | mode unique /multi-mode | Nombre de fibres: | 2-288 noyaux |
---|---|---|---|
Longueur: | 5 km ou personnalisé | Numéro de modèle: | GYTC8S |
Couleur: | Noir | Fil de messager: | toron 1.0*7 en acier |
La structure: | Câble du schéma 8 | Armorée: | Bande en acier |
Température de fonctionnement: | -40 | +60 C | Application du projet: | Application aérienne extérieure |
Produit d'origine: | C' est acceptable. | ||
Mettre en évidence: | Cable à fibre optique autoportant,Cable à fibre optique 48 cœurs |
Description de produit

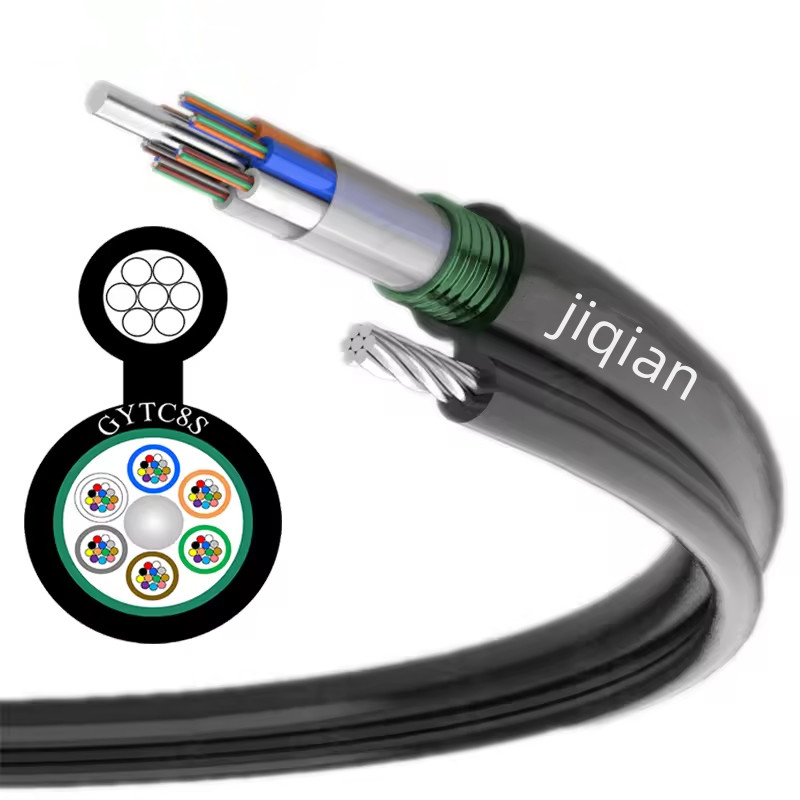

Figure 8 Cable à fibre optique autoportant GYTC8S
Description du produit:

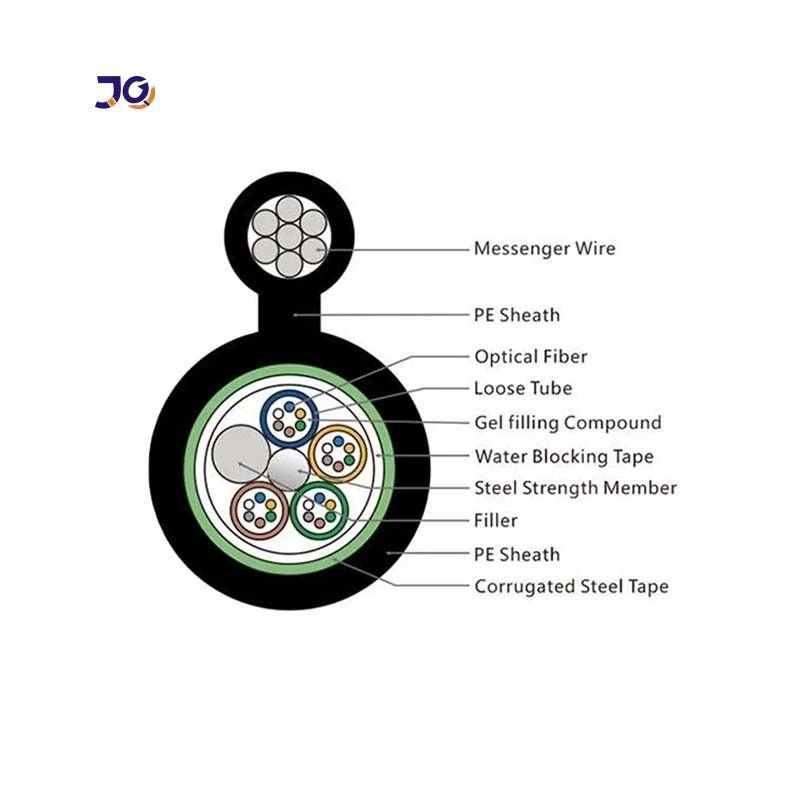

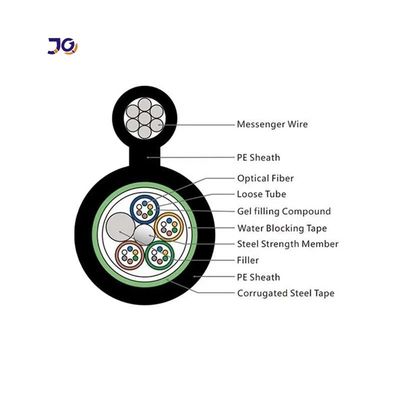

La structure du câble optique GYTC8S est de placer une ceinture de fibres optiques mono- ou multi-mode dans un manchon lâche en polyester à haut module,et le manchon est rempli de composés imperméablesLe centre du noyau du câble est constitué d'un noyau de renforcement métallique.L'écart dans le noyau du câble est rempli avec un remplissage de blocage d'eauUne fois que la ceinture en acier enduit de plastique (PSP) est enroulée verticalement, elle est intégrée avec le fil d'acier enroulé dans une gaine de polyéthylène en forme de 8 dans un câble.Ce produit est utilisé pour la pose aérienne auto-portante.
Caractéristiques
1- structure de câble de suspension aérienne autoportante en acier inoxydable ou en cuivre galvanisé.
2- Remplissage à l'huile, structure à manche lâche à tubes multifonctionnels, renforcement central du noyau, armure de ceinture en acier.
Il a de bonnes propriétés environnementales et mécaniques.
--- fil d'acier utilisé comme élément central de résistance
--- composé de remplissage de tubes en vrac
-- 100% de remplissage du noyau du câble
--- PSP améliorant la résistance à l'humidité
Caractéristiques optiques
Les postes | Unité | Spécification | |
G652D | |||
Diamètre du champ de mode | 1310 nm | Je ne sais pas. | 9.2±0.4 |
1550 nm | Je ne sais pas. | 10.4±0.5 | |
Diamètre du revêtement | Je ne sais pas. | 124.8±0.7 | |
Non-circulaire du revêtement | % | ≤0.7 | |
Erreur de concentricité du revêtement du noyau | Je ne sais pas. | ≤0.5 | |
Diamètre du revêtement | Je ne sais pas. | 245±5 | |
Couche non circulaire | % | ≤6.0 | |
Erreur de concentricité de revêtement-couchage | Je ne sais pas. | ≤12 | |
Longueur d'onde de coupure du câble | Nm | acc≤1260 | |
Attenuation (max.) | 1310 nm | dB/km | ≤0.36 |
1550 nm | dBkm | ≤0.22 |
Paramètres techniques
Modèle de fibre | G.652D | ||
Conception ((Membre de la force + tube et remplisseur) | 1 + 5 | ||
Membre de la force centrale | Matériel | Fil d'acier | |
Diamètre ((+0,05) mm | 1.5 | ||
Je ne sais pas. | Matériel | PBT | |
Diamètre ((+0,06) mm | 2 | ||
Épaisseur ((+0,03) mm | 0.32 | ||
Le Max.Core.NO. / Tube | 12 | ||
Corde à remplir | Matériel | PTFE et autres matériaux | |
Couleur | Blanc | ||
Diamètre ((+0,06) mm | 2.1 | ||
Membre de la force du fil | Matériel | Acier galvanisé | |
Le type | φ0,9x3 | ||
Couche de blindage | Matériel | Ruban d'acier | |
Couverture extérieure1 | Matériel | PTFE à base de métaux | |
Épaisseur ((+0,03) mm | 1. | ||
Couverture extérieure1 | Matériel | PTFE à base de métaux | |
Épaisseur ((40.03) mm | 1.8 | ||
Démétrage du câble ((土0.2) mm | 9.5*17.8 (nominale) | ||
Poids du câble ((+10) kg/km | 160 (nominale) | ||
Min.installation/N | 1500 | ||
Attenuation | 1310 nm | 0.35 dB/KM | |
1550 nm | 0.21 dB/KM | ||
Radius de flexion min | Sans tension | 10.0*Câbleφ | |
Sous une tension maximale | 20.0xCableφ |
Affichage d'image
Emballage

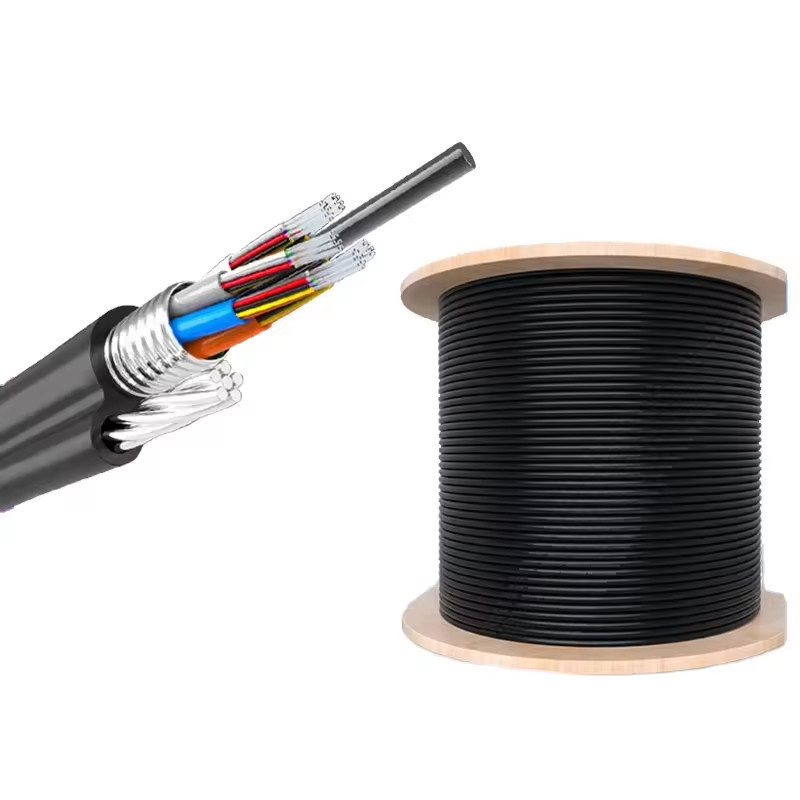

• Tambour en bois à câble standard
• Longueur de bobine standard: 2/3km/bobine, d'autres longueurs sont également disponibles
Questions fréquentes
1- Vous êtes le vrai fabricant?
Nous sommes le vrai fabricant avec 15 ans d'histoire.
2- Vous acceptez les petites commandes?
Oui, la petite commande est disponible.Nous soutenons le nouveau projet de nos clients comme nous savons que les affaires sont toujours de petite commande.
3Quelle est votre période de garantie?
25 ans pour le câble à fibre optique
4Quel est votre délai de livraison?
Généralement dans les 3 à 5 jours ouvrables
6Pouvez-vous fournir des produits personnalisés et logo?
Nous fournissons le service d'OEM et d'ODM.
