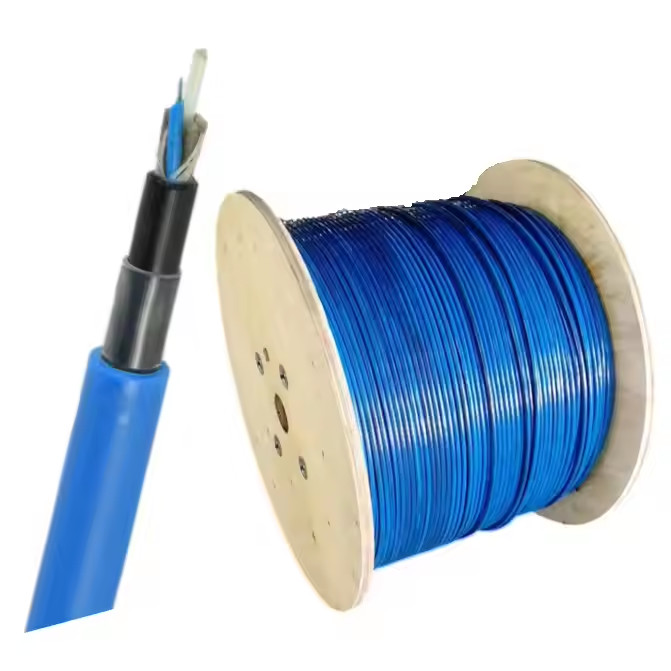

GYTA53 Cable à fibre optique 48 96 noyau en aluminium blindé conduit d'enterrement direct
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
Quantité de commande min : | 5 kilomètres | Détails d'emballage : | tambour de fer |
---|---|---|---|
Délai de livraison : | 6 jours | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 200 km par jour |
Lieu d'origine: | La Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001, FCC, ROHS/CCC | Numéro de modèle: | MGTSV |
Détail Infomation |
|||
Couleur: | /blue noir | Veste metarial: | LSZH (halogène à faible teneur en fumée) |
---|---|---|---|
Membre de la force: | Fil d'acier | Nombre de fibres: | 2-288 noyaux |
Installation: | tuyauterie et souterraine | Armorée: | Bande en acier |
Nom du produit: | câble à fibre minière | tambour de câble: | 5 km |
Type de fibre: | G652D G657A | ||
Mettre en évidence: | câble à fibre optique minéral ignifuge,câble à fibre optique ignifuge minier,LSZH câble blindé en fibre optique minière |
Description de produit
Description du produit

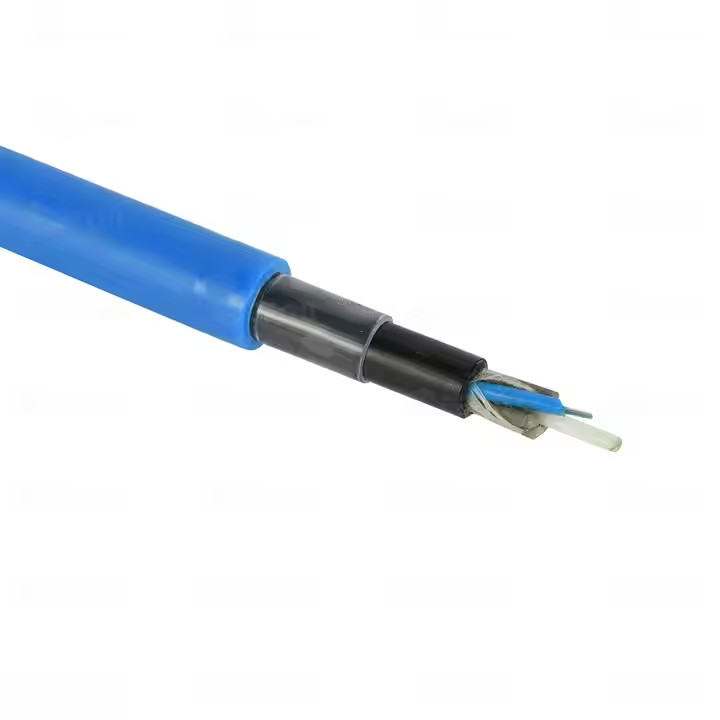

▶ La structure du câble optique de communication ignifuge MGTSV est de placer une fibre optique de 250um dans une pochette lâche faite d'un matériau à haut module,et la pochette est remplie de composés imperméablesPour les câbles optiques avec quelques noyaux, une couche de polyéthylène (PE) doit être extrudée en dehors du noyau de renforcement métallique.La manche lâche (et la corde de remplissage) est tordue autour du centre pour renforcer le noyau pour former un noyau de câble compact et rondAprès avoir enveloppé verticalement la courroie en acier recouverte de plastique à double face (PSP), une couche de gaine intérieure en PE est extrudée,et puis une couche de revêtement extérieur en PVC bleu ignifuge est pressée dans un câble.
Le câble optique minier MGTSV hérite non seulement de toutes les propriétés des câbles à fibre optique, mais a également ajouté de nombreuses propriétés spéciales en raison des exigences particulières de l'industrie minière du charbon.En cas d'accidentL'administration de surveillance de la sécurité de la production du charbon exige que tous les produits utilisés dans les mines de charbon,y compris les câbles optiques de communicationLe produit est certifié pour la sécurité du charbon et le logo minier est utilisé.
Caractéristiques
▶
1. Bonne performance mécanique et à température
2· Le tube en vrac à haute résistance présente de bonnes performances d'étanchéité à l'eau et de haute résistance.
3- des composés spéciaux de remplissage des tubes assurent une protection critique des fibres · bonne résistance à l'écrasement et flexibilité ·
4Les mesures suivantes sont prises pour assurer l'étanchéité du câble:
a. fil d'acier utilisé comme élément de résistance central
b· Composé de remplissage de tubes en vrac · 100% de remplissage du noyau du câble
c. PSP améliorant la résistance à l'humidité et aux rongeurs ·
Un bon matériau résistant à l'eau empêche les fuites longitudinales
e ·PVC bleu ignifuge comme deuxième enveloppe pour que le câble ait de bonnes performances ignifuge.
Applications:
▶
1Utiliser les ressources des microtubules, en particulier pour le réseau de base, le réseau d'accès et la fibre à la maison.
2Les coûts de câblage sont faibles et adaptés à la modernisation de l'ancienne ville et du réseau de bâtiments.
3Le câble MGTSV est conforme à la méthode d'essai MT386-1995 et à la règle de décision du retardateur de flamme du câble utilisé dans une mine de charbon.
Caractéristiques optiques
Les postes | Unité | Spécification | |
G652D | |||
Diamètre du champ de mode | 1310 nm | Je ne sais pas. | 9.2±0.4 |
1550 nm | Je ne sais pas. | 10.4±0.5 | |
Diamètre du revêtement | Je ne sais pas. | 124.8±0.7 | |
Non-circulaire du revêtement | % | ≤0.7 | |
Erreur de concentricité du revêtement du noyau | Je ne sais pas. | ≤0.5 | |
Diamètre du revêtement | Je ne sais pas. | 245±5 | |
Couche non circulaire | % | ≤6.0 | |
Erreur de concentricité de revêtement-couchage | Je ne sais pas. | ≤12 | |
Longueur d'onde de coupure du câble | Nm | acc≤1260 | |
Attenuation (max.) | 1310 nm | dB/km | ≤0.36 |
1550 nm | dBkm | ≤0.22 |
Paramètres techniques
Les fibres Le comte |
Diamètre (MI) |
Le poids (KG/KMI) |
Radius de courbure min. | Mlin.Tension (N) |
Crush (N/100 MMl) |
|||
Statique | Dynamique | À long terme | À court terme | À long terme | À court terme | |||
2 à 30 | 11.5 | 245 |
10
|
20
|
4000 | 10000 | 3000 | 5000 |
32 à 36 | 11.8 | 252 | 4000 | 10000 | 3000 | 5000 | ||
38 à 60 | 12.5 | 275 | 4000 | 10000 | 3000 | 5000 | ||
62 à 72 | 12.8 | 285 | 4000 | 10000 | 3000 | 5000 | ||
74 à 96 | 13.5 | 295 | 4000 | 10000 | 3000 | 5000 | ||
98 à 120 | 14.8 | 305 | 4000 | 10000 | 3000 | 5000 | ||
122-144 | 15.6 | 315 | 4000 | 10000 | 3000 | 5000 | ||
146-216 | 17.5 | 345 | 4000 | 10000 | 3000 | 5000 | ||
218 à 240 | 18.8 | 365 | 4000 | 10000 | 3000 | 5000 | ||
242 à 288 | 20.5 | 395 | 4000 | 10000 | 3000 | 5000 |
Conseils: toutes les données ablove sont une référence à notre usine, s'il vous plaît contacter Philip pour plus de détails, WA:008613422342788

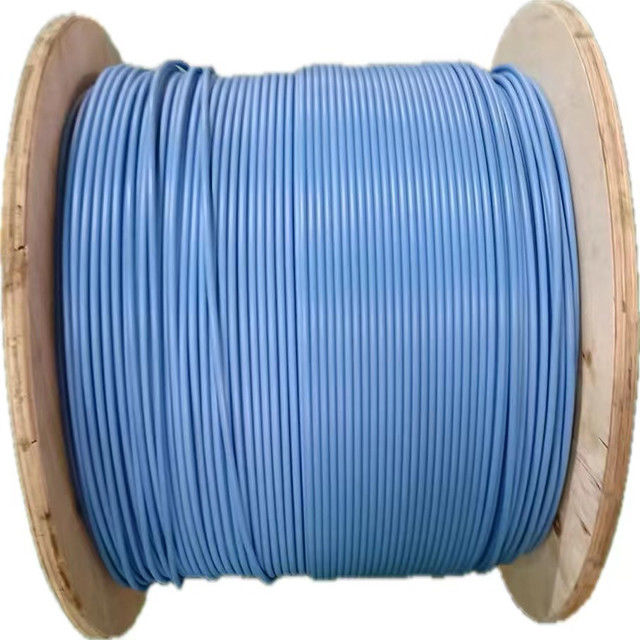

Des photos détaillées du produit
Application dans le secteur minier

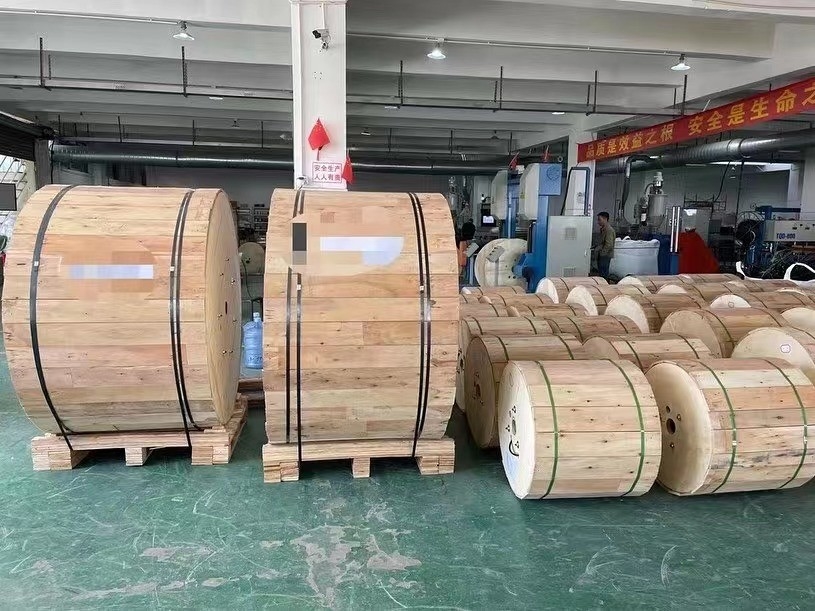

spectacles d'usine
Questions fréquentes
Q1: Comment est la garantie pour les produits?
A: 10 ans, et entretien à vie
Q2: Pouvons-nous faire OEM pour les produits?
R: Oui, nous pouvons imprimer votre logo ou votre étiquette sur les produits ou sur la boîte.
Q3: Pouvez-vous fournir des échantillons gratuits?
A: vous pouvez obtenir des échantillons gratuits de ma société.
Q4: Êtes-vous direct de l'usine?
A: nous sommes un fabricant de câbles professionnel, spécialisé dans les câbles à fibre optique, tels que ADSS, Nos produits sont principalement exportés vers l'Europe, l'Amérique du Sud et certains autres pays et régions.
