Aperçu /Produits/Câble optique de fibre du schéma 8/Câble autosuffisant unimodal GYTC8S GYTC8Y de 144 noyaux

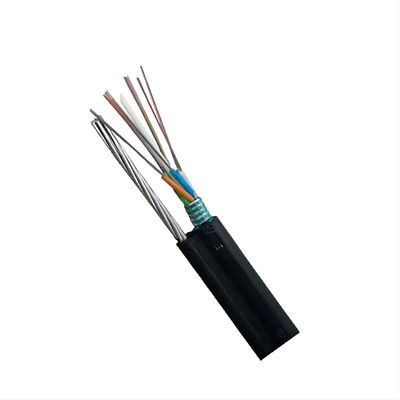

Câble autosuffisant unimodal GYTC8S GYTC8Y de 144 noyaux

1km
MOQ
Câble autosuffisant unimodal GYTC8S GYTC8Y de 144 noyaux
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Type de fibre: G652D
Compte de fibre: 2-144 noyaux
Numéro de modèle: GYTC8S/GYTC8Y
Couleur: Noir
Fil de messager: toron 7*1.0 en acier
Structure: Câble du schéma 8
Type: Unimodal et à plusieurs modes de fonctionnement
Température de fonctionnement: -40 | +60 C
Application: Application aérienne extérieure
Nom de produit: Schéma le câble à fibres optiques de fibre de soutien de 8 individus
Mettre en évidence:

Câble autosuffisant de 144 noyaux

,

Câble autosuffisant de GYTC8Y

,

Câble autosuffisant unimodal
Informations de base
Lieu d'origine: Guangzhou, Chine
Nom de marque: JQ/OEM
Certification: ISO9001 ROHS CE
Numéro de modèle: GYTC8S/GYTC8Y
Conditions de paiement et expédition
Détails d'emballage: tambour en bois
Délai de livraison: 5-8 jours de travail
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 4500KM par mois
Description de produit

Câble autosuffisant GYTC8S GYTC8Y



Les fibres, 250µm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Un fil d'acier place ou FRP au centre du noyau en tant que porteur central métallique. Des tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Un acier ondulé est appliqué autour du noyau de câble, qui est rempli de composé remplissant pour le protéger contre l'entrée de l'eau. La présente partie de câble accompagnée avec les fils de fil, comme partie de soutien sont accomplies une gaine de polyéthylène (PE) pour être structure du schéma 8.



Câble autosuffisant unimodal GYTC8S GYTC8Y de 144 noyaux 0



Câble autosuffisant unimodal GYTC8S GYTC8Y de 144 noyaux 1

Caractéristiques


---Fil d'acier utilisé en tant que porteur axial
---Composé lâche de remplissage de tube
---remplissage de noyau de câble de 100%
---Amélioration de PSP étanche à l'humidité



Caractéristiques optiques

Articles Unité Spécifications
G652D
Diamètre de champ de mode 1310nm um 9,2±0.4
1550nm um 10,4±0.5
Diamètre de revêtement um 124,8±0.7
Non-circularité de revêtement %  ≤0.7
Erreur de concentricité de Noyau-revêtement um  ≤0.5
Diamètre de revêtement um 245±5
Non-circularité de revêtement %  ≤6.0
Erreur de concentricité de Revêtement-revêtement um  ≤12
Longueur d'onde de coupure de câble nanomètre acc≤1260
Atténuation (maximum) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22





Paramètres techniques

Compte de fibre Structure Fibres par tube

Diamètre lâche de tube

(millimètre)

Diamètre de CSM/diamètre de protection

(millimètre)

Épaisseur nominale de veste externe

(millimètre)

Diamètre de câble

Taille

(millimètre)

Poids de câble

(kg/km)
4 1+5 4 1.8±0.1 1.4/1.4 1,6 9.0*14.5 155
6 1+5 6 1.9±0.1 1.4/1.4 1,6 9.0*14.5 155
8 1+5 8 1.9±0.1 1.4/1.4 1,6 9.0*14.5 155
12 1+5 6 1.9±0.1 1.4/1.4 1,6 9.0*14.5 155
24 1+5 6 1.9±0.1 1.4/1.4 1,6 9.0*14.5 155
36 1+6 12 1.9±0.1 1.6/1.6 1,6 9.6*15.2 168
48 1+5 12 2.2±0.1 1.6/1.6 1,6 9.6*15.2 168
72 1+6 12 2.2±0.1 2.0/2.0 1,6 10.8*16.3 190
96 1+8 12 2.2±0.1 1.6/3.5 1,6 12*17.5 205
144 1+12 12 2.2±0.1 2.0/6.4 1,8 15.8*21.3 320





Emballage

• Tambour en bois de câble standard

• Longueur de bobine standard : 2/3km/reel, l'autre longueur est également disponible

Câble autosuffisant unimodal GYTC8S GYTC8Y de 144 noyaux 2



Câble autosuffisant unimodal GYTC8S GYTC8Y de 144 noyaux 3
