Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788

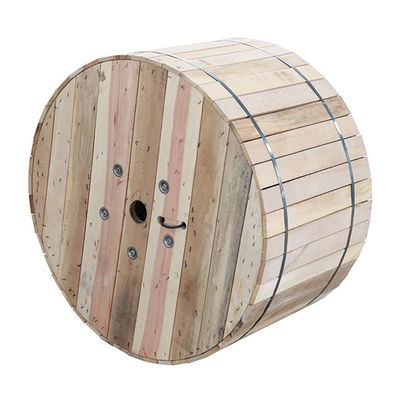

Quantité de commande min : | 1KM | Détails d'emballage : | tambour en bois/adapté aux besoins du client |
---|---|---|---|
Délai de livraison : | 2-4days | Conditions de paiement : | Western Union, MoneyGram, T/T, L/C |
Capacité d'approvisionnement : | 100km par mois |
Lieu d'origine: | La Chine | Nom de marque: | jiqian |
---|---|---|---|
Certification: | ISO9001 | Numéro de modèle: | ADSS |
Détail Infomation |
|||
Type de fibre: | G652D | Application: | Aérien/conduit |
---|---|---|---|
Nombre de conducteurs: | 48 noyau 144core du noyau 96 | Structure: | Tube lâche échoué |
Température de fonctionnement: | -40 | +60 C | Porteur axial: | FRP |
Envergure: | 80m 100m 200m 300m | ||
Surligner: | Noyau du câble optique 12 de fibre d'ADSS,Anti câble optique de fibre du rongeur ADSS |
Description de produit

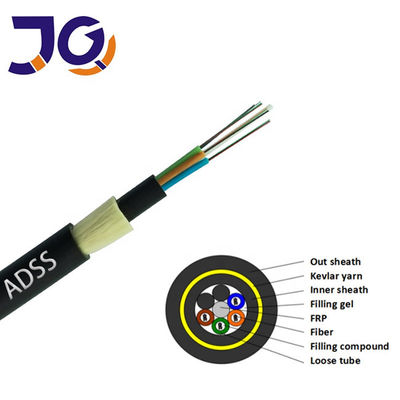

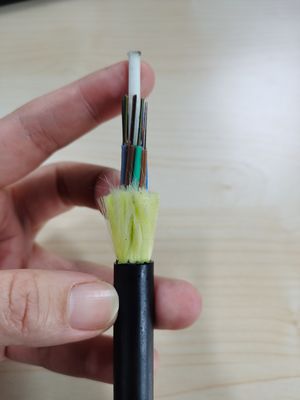

Câble antirongeur extérieur de l'envergure 100m 12core ADSS Fibra Optica
Le câble d'ADSS (Tout-diélectrique autosuffisant) est forinstallation idéal dans des environnements de distribution aussi bien que de transmission, même lorsque des installations ligne vivante sont exigées.
Caractéristiques :
1 : Peut être installé sans couper la puissance.
2 : Représentation d'ExcellentAT. Le maximum inductif à la veste d'ofAT de point de fonctionnement peut atteindre 25kV.
3 : Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours et 4 : backprops.
5 : Les longueurs de grande envergure et la plus grande envergure est plus de 200m.
6 : Force oftensile et température de bonne représentation.
7 : La durée de conception a lieu sur 30 ans.
Applications :
Aérien
Structure et spécifications techniques ADSS-SJ (50-150M) :
Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
REC. Maximum quotidien. (kN) |
Max Allowable Tension fonctionnante (kN) |
Coupure Force (kN) |
Force Membre CSA (mm2) |
Module de (kN/mm2) |
La chaleur Expansion Coefficient (x10- 6/K) |
Envergure appropriée (Norme de NESC, m) |
||||
Veste de PE | À la veste | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Structure et spécifications techniques ADSS-DJ (50-750M)
Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
REC. Maximum quotidien. (kN) |
Max Allowable Tension fonctionnante (kN) |
Coupure Force (kN) |
Force Membre CSA (mm2) |
Module de (kN/mm2) |
La chaleur Expansion Coefficient (x10- 6/K) |
Envergure appropriée (Norme de NESC, m) |
||||
Veste de PE | À la veste | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Note : Seulement une partie de câbles d'ADSS sont énumérées dans la table. Des câbles d'ADSS avec d'autres envergures peuvent être enquis d'EFON directement.
Des caractéristiques dans la table sont obtenues à condition qu'il n'y ait aucune différence de taille et le fléchissement d'installation est 1 %.
Le compte de fibre est de 2 à 72. L'identification des fibres est conforme à la norme nationale.
Cette fiche technique peut seulement être une référence, mais pas un supplément au contrat. Veuillez contacter nos personnes de ventes pour plus d'informations détaillées.
