GYTY53 GYFTY53 48 96 Cable optique en fibre optique à double manche
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 1KM | Détails d'emballage : | tambour en bois |
---|---|---|---|
Délai de livraison : | 3-5 jours ouvrables, il dépend de votre ordre | Conditions de paiement : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement : | 60000KM/month |
Lieu d'origine: | Guangdong, Chine | Nom de marque: | Jiqian |
---|---|---|---|
Certification: | ISO9001/CE | Numéro de modèle: | GYFTY53 |
Détail Infomation |
|||
Compte de fibre: | 2-144 | Matériel de veste: | PE |
---|---|---|---|
Couleur de veste: | Noir | Temps d'ascenseur: | Plus que 25years |
Type de fibre: | G652D, G652B, G657A | Application: | Souterrain |
Usine: | Oui | Marque de fibre: | YOFC |
OEM: | Oui | ||
Surligner: | Câble de communication de force de Gyfty53 Frp,Câble souterrain de Frp de 96 noyaux,Câble souterrain de la communication Gyfty53 |
Description de produit

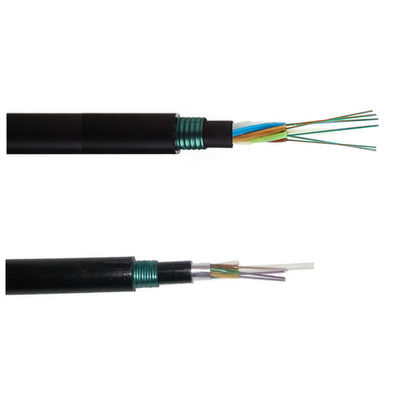

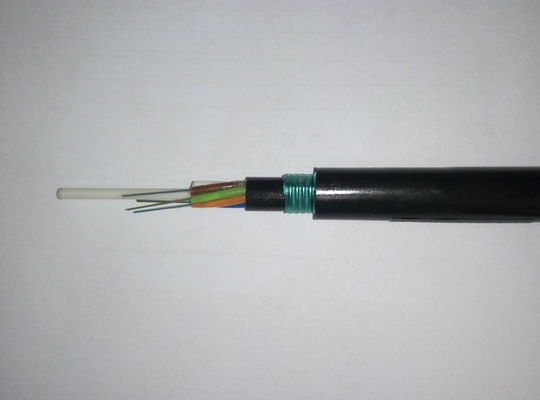

48 96 144 câble extérieur de communication de porteur central du câble optique Gyfty53 Frp de fibre d'armure de noyau
Description
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module.
Les tubes sont remplis de composé remplissant résistant à l'eau.
Un plastique de tissu-renforcé (FRP) place au centre du noyau en tant que porteur central non métallique.
Les tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire.
Alors le noyau de câble est couvert d'enveloppe intérieure mince de polyéthylène (PE), qui est remplie de gelée pour la protéger contre l'entrée de l'eau.
Une couche de matériel de eau-blocage est appliquée autour du noyau de câble pour empêcher l'entrée de l'eau tous les mêmes.
Après la bande en acier ondulée une armure est appliquée. le câble est accompli une gaine externe de PE.
enterrement direct
1.Good mécanique et représentation de la température ·
2. Tube lâche de haute résistance qui est hydrolyse résistante ·
composé de remplissage du tube 3.Special assurer une protection critique de fibre ·
construction remplie de gel du tube 4Loose pour la protection supérieure de fibre.
armure de la bande 5.Steel pour protéger le câble contre des dommages mécaniques.Représentation de câble :
Article | Paramètres | |
Tube lâche |
Matériel | PBT |
Couleur | Tout l'ecran couleur | |
Remplisseur | Matériel | PE |
Couleur | Noir | |
CSM | Matériel | FRP |
Veste intérieure | Matériel | MDPE |
Couleur | Noir | |
Blindé externe | Matériel | Bande en acier enduite de plastique |
Veste externe | Matériel | MDPE |
Couleur | Noir | |
Rayon de cintrage de mn | Charge statique | 12,5 fois câblent le diamètre |
Dynamique | 25 fois câblent le diamètre | |
Répétition du recourbement |
Charge : 150N ; nombre de cycles : 30 aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble. |
|
Représentation de tension | À court terme | N 1500 |
Écrasement | À court terme | 3000N/100mm |
Torsion | Charge : 150N ; nombre de cycles : 10 ; angle de torsion : °du ±180 aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble. |
Paramètres optiques :
50/125µm | 62.5/125µm | G.652 | G.655 | ||
Atténuation (+20°C) | @850nm | ≤3.0dB/km | ≤3.3dB/km | ||
@1300nm | ≤1.0dB/km | ≤ 1.0dB/km | |||
@1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
@1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
Largeur de bande (classe A) | @850nm | ≥ 500MHz.km | ≥ 200MHz.km | ||
@1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
Ouverture numérique | 0,200 ±0.015NA | 0,275 ±0.015NA | |||
Λcc de longueur d'onde de coupure de câble | ≤ 1260nm | ≤ 1450nm |
Paramètres techniques
Type de câble | Compte de fibre | Tubes | Remplisseurs |
Diamètre de câble millimètre |
Poids kg/km de câble |
Résistance à la traction Long/à court terme N |
Résistance d'écrasement Long/à court terme N/100mm |
Rayon de cintrage Charge statique millimètre |
GYFTY53-2~6 | 2~6 | 1 | 7 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-8~12 | 8~12 | 2 | 6 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-14~18 | 14~18 | 3 | 5 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-20~24 | 20~24 | 4 | 4 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-26~30 | 26~30 | 5 | 3 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-32~36 | 32~36 | 6 | 2 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-38~42 | 38~42 | 7 | 1 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-44~48 | 44~48 | 8 | 0 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-50~60 | 50~60 | 5 | 3 | 16,8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
GYFT Y53-62~72 | 62~72 | 6 | 2 | 16,8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-74~84 | 74~84 | 7 | 1 | 16,8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-86~96 | 86~96 | 8 | 0 | 16,8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-98~108 | 98~108 | 9 | 1 | 19,2 | 320 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-110~120 | 110~120 | 10 | 0 | 19,2 | 320 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-122~132 | 122~132 | 11 | 1 | 21,2 | 380 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-134~144 | 134~144 | 12 | 0 | 21,2 | 380 | 1000/3000 | 1000/3000 | 10D/20D |
Il y a code couleurs de douze fibres. Ils sont une fibre de catégorie.
Plus de produits
Nous sommes l'usine, ayant le contrôle de qualité.
Nous privide vous prix usine. Vous pouvez épargner des coûts, ayant la bonne qualité.

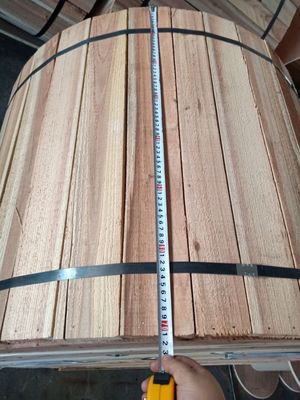

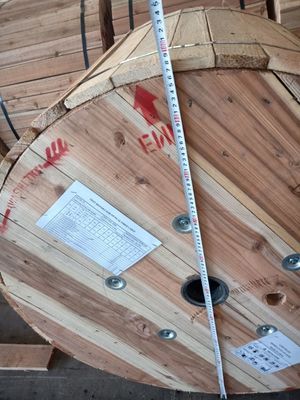

Paquet : La bobine en bois, 1000m/reel, 2000m/reel, 3000m/reel, les exigences de client sont également bien accueillies
Nous allons aux expositions. Nous avons une expérience riche de commerce extérieur, vous pouvons sauver acheter le temps.
N'hésitez pas à me contacter. Whatsapp : +86 18122383351
FQA
Q1.Are vous le vrai fabricant ?
Nous sommes le vrai fabricant avec l'histoire de 10 ans.
Q2.What est le MOQ ?
Le MOQ du câble optique de fibre est 1km.
Q3.What est délai de livraison ?
Le délai de livraison général est de 5-7 jours après l'ordre confirmé. Il dépend de la quantité d'ordre.
Q4.How pour stocker le câble de fibre optique correctement ?
Stockez le tambour d'intérieur avant utilisation, le tambour devrait placer en longueur pas sur l'extrémité.
Q5. Pouvez-vous fournir les produits adaptés aux besoins du client et le logo ?
Oui. Nous assurons le service d'OEM.
Q6.What votre paiement est-il des termes ?
Nous acceptons T/T, L/C, Western Union, D/P etc. 30% à l'avance et 70% avant expédition.
