Aperçu /Produits/Câble optique de fibre d'ADSS/ADSS fibre optique câble tout électrique auto-supportant 100m Span Outdoor Aerial

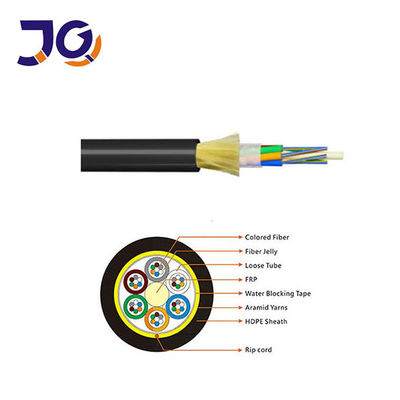

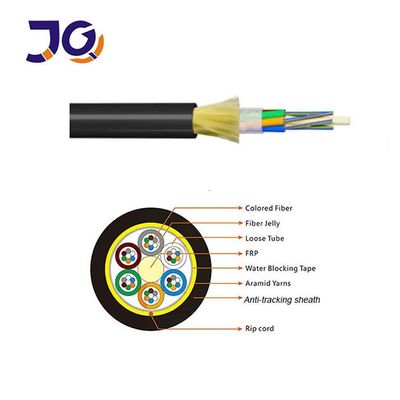

ADSS fibre optique câble tout électrique auto-supportant 100m Span Outdoor Aerial

1 km
MOQ
ADSS fibre optique câble tout électrique auto-supportant 100m Span Outdoor Aerial
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Type de fibre: YOFC ou Fiberhome sur demande
Nombre de fibres: 4 -144 Noyau
couleur: Noir, personnalisé
Matériau de la veste: PE/MDPE/HDPE ou AT
Nom: Câble à fibre optique ADSS
Membre de la force: Porteur axial de FRP
Portée: 50/100/200/300/400m
Installation: Autoportante
Mettre en évidence:

Appareil de télécommunication par câble à fibre optique ADSS

,

tous les câbles de fibres autoportantes diélectriques

,

Le câble ADSS a une portée de 100 m
Informations de base
Lieu d'origine: Canton, Chine
Nom de marque: JQ/OEM/Customize
Certification: ISO9001 ROHS CE-EMC FCC SDOC
Numéro de modèle: ADSS-24B1
Conditions de paiement et expédition
Détails d'emballage: Tambour en bois
Délai de livraison: 5-8 JOURS OUVRABLES
Conditions de paiement: LC, T/T, Western Union
Capacité d'approvisionnement: 4500KM par mois
Description de produit

ADSS fibre optique câble tout électrique auto-supportant 100m Span Outdoor Aerial

Caractéristiques

  • Conception autoportante entièrement diélectrique

  • Des performances mécaniques et thermiques élevées

  • Tubes en vrac résistantes à l'hydrolyse

  • Noyau rempli à 100% pour le blocage de l'eau

  • Armature de fils d'aramide pour haute résistance à la traction

  • Excellente résistance à l'écrasement et souplesse

  • Membre central de la résistance du FRP

Application du projet

  • Installation aérienne (ADSS)

  • lignes aériennes de communication de longue portée

  • Communication par ligne électrique où aucun composant métallique n'est autorisé

Plage de température:-40°C à +70°C




Caractéristiques optiques

Les postes Unité Spécification
G652D
Diamètre du champ de mode 1310 nm Je ne sais pas. 9.2±0.4
1550 nm Je ne sais pas. 10.4±0.5
Diamètre du revêtement Je ne sais pas. 124.8±0.7
Non-circulaire du revêtement %  ≤0.7
Erreur de concentricité du revêtement du noyau Je ne sais pas.  ≤0.5
Diamètre du revêtement Je ne sais pas. 245±5
Couche non circulaire %  ≤6.0
Erreur de concentricité de revêtement-couchage Je ne sais pas.  ≤12
Longueur d'onde de coupure du câble Nm acc≤1260
Attenuation (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22







Données techniques



Durabilité: 100 m



inférieure à 110kv



24 cœurs



structureux

paramètre



Composants de résistance centrale: FRP



Diamètre: 1,5 mm



Tubes en vrac (remplies de gelée)



Diamètre extérieur:1.8 mm



Enveloppe intérieure PE



Épaisseur: 0,9 mm



enveloppe extérieure PE



Épaisseur:1.8 mm



Le secteur privé

paramètre



diamètre extérieur du câble

10.0 mm



surface de la section transversale du câble



950,03 mm2



Modèle de fibre



G.652D



Poids du câble



85 kg/km



Résistance à la traction nominale (RTS)



10 kn



Tension minimale autorisée (MAT)



4kn



Système de détection



3.2kn



Module de Young



7.8 kn/mm2



Coefficient de dilatation thermique



1.810-6/°C



Résistance à la croupe



À long terme:1100 n/100 mm



à court terme:2200 n/100 mm



Radius de courbure autorisé



Long terme (en cours de route) 220 mm



Temps court (lors de la pose) 360 mm



4-144 câble à fibre optique ADSS au cœur

Les fibres

compte

 La structure

Produits à base de fibres

par tube

Tubes détachées

diamètre

(mm)

Diamètre du MCS

/diamètre de la plaque (mm)

Épaisseur nominale

d'une longueur n'excédant pas 5 mm

Diamètre du câble

(mm)

Les câbles

Le poids

(kg/km)
4 1 + 6 4 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 81
6 1 + 6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 81
8 1 + 6 4 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 82
12 1 + 6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 82
24 1 + 6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 83
36 1 + 6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 84
48 1 + 6 12 2.2 ± 0.1 2.6/2.6 1.7 11.1 ± 0.5 93
72 1 + 6 12 2.2 ± 0.1 2.6/2.6 1.7 11.1 ± 0.5 95
96 1 + 8 12 2.2 ± 0.1 3.0/3. Je vous en prie.9 1.7 12.5 ± 0.5 122
144 1 + 12 12 2.2 ± 0.1 3.5/6.4 1.7 15.5 ± 0.5 185





Détails du colis

La longueur normale du câble sera de 2 ou 3 km.
D'autres longueurs sont également disponibles si l'acheteur le souhaite.

Type de câble Le tambour
Taille de l'appareil Largeur (mm) Diamètre intérieur (mm)

Longueur

(km)

 Type de tambour
Réglage de la fréquence 900 760 500 2 Tambours en bois contreplaqué
Le système ADSS-6 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 950 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 950 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 1000 760 500 2 Tambours en bois contreplaqué
Le code de l'ADSS-144 est le suivant: 1200 760 500 2 Tambours en bois contreplaqué



ADSS fibre optique câble tout électrique auto-supportant 100m Span Outdoor Aerial 0

ADSS fibre optique câble tout électrique auto-supportant 100m Span Outdoor Aerial 1


Note: Habituellement, nous joignons uniquement le rapport d'essai sur l'emballage, mais votre demande est également disponible.
Par exemple:
A. Nom de la société
B.Poids brut/poids net
C.Typ de fibre
D.Longeur du câble

ADSS fibre optique câble tout électrique auto-supportant 100m Span Outdoor Aerial 2





Questions fréquentes



1Êtes-vous une société commerciale ou un fabricant?
Nous sommes un fabricant professionnel avec plus de 10 ans d'expérience dans la R & D et la production de câble à fibre optique, câble drop et câble patch..



2Quelle est la qualité de vos produits?
Toutes les fibres sont testées à 100% avant la livraison. Après confirmation du prix, des échantillons gratuits peuvent être fournis pour évaluation de la qualité.



3Vous acceptez les petites commandes?
Oui, les petites commandes sont les bienvenues.Nous soutenons les nouveaux clients et les nouveaux projets.Les affaires commencent toujours par de petites quantités.



4Quel est le délai de livraison?
Habituellement 3 à 7 jours ouvrables selon la quantité de commande. Nous organiserons vos marchandises dès réception du paiement.



5Vous offrez un service OEM?
Nous pouvons imprimer votre logo sur le produit, et les conceptions personnalisées sont les bienvenues.
