Aperçu /Produits/Câble optique de fibre d'ADSS/SM G652D 72 Cable à fibre optique ADSS à base de 100 étirements

SM G652D 72 Cable à fibre optique ADSS à base de 100 étirements

1 km
MOQ
SM G652D 72 Cable à fibre optique ADSS à base de 100 étirements
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Type de fibre: Mode unique ou multi-mode
Nombre de fibres: 72 Core
Couleur: Noir
Longueur: 2 km ou longueur personnalisée
Matériau de veste: PE/PEHD/PEMD/AT
Nom: Câble à fibre optique ADSS à 72 cœurs
Membre de la force: FRP (avec PE si nécessaire) Fil de verre
Application: Aérien, aérien / enterrement direct
Mettre en évidence:

Le câble à fibre optique SM G652D ADSS

,

72 câbles aériens auto-portants au noyau

,

câble en fibre de verre extérieur à veste simple
Informations de base
Lieu d'origine: Canton
Nom de marque: JQ/OEM/Customize
Certification: ISO9001 ROHS CE-EMC FCC SDOC
Numéro de modèle: ADSS-72B1
Conditions de paiement et expédition
Détails d'emballage: Tambour en bois
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: LC, T/T, Western Union
Description de produit

Cable à fibre optique à 72 cœurs pour l'extérieur SM G652D ADSS



Définition:

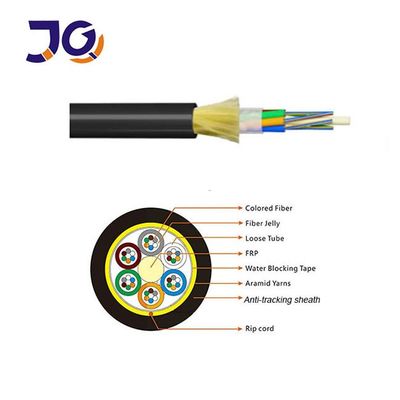

Un câble ADSS en tubes lâches avec des fibres de 250 μm dans des tubes en plastique à haut module, remplis d'un composé résistant à l'eau.recouvert d'une gaine intérieure en PE, fils d'aramide pour le renforcement, et finition avec enveloppe extérieure PE ou AT.



Caractéristiques:

  • Excellentes performances mécaniques et de température

  • Tubes en vrac à haute résistance à l'hydrolyse

  • Les fibres sont protégées par un remplissage résistant à l'eau

  • Conception flexible et résistante à l'écrasement

  • Membre central de la résistance du FRP

  • Noyau de câble entièrement rempli pour une intégrité étanche



Caractéristiques optiques

Les postes Unité Spécification
G652D
Diamètre du champ de mode 1310 nm Je ne sais pas. 9.2±0.4
1550 nm Je ne sais pas. 10.4±0.5
Diamètre du revêtement Je ne sais pas. 124.8±0.7
Non-circulaire du revêtement % ≤0.7
Erreur de concentricité du revêtement du noyau Je ne sais pas. ≤0.5
Diamètre du revêtement Je ne sais pas. 245±5
Couche non circulaire % ≤6.0
Erreur de concentricité de revêtement-couchage Je ne sais pas. ≤12
Longueur d'onde de coupure du câble Nm acc≤1260
Attenuation (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22

SM G652D 72 Cable à fibre optique ADSS à base de 100 étirements 0

SM G652D 72 Cable à fibre optique ADSS à base de 100 étirements 1

SM G652D 72 Cable à fibre optique ADSS à base de 100 étirements 2



Données techniques



Durabilité: 100 m



Type de câble



ADSS à combinaison unique de 72 cœurs



structureux

paramètre



Composants de résistance centrale: FRP



Diamètre: 2,1 mm



Tubes en vrac (remplies de gelée)



Diamètre extérieur:1.8 mm



Enveloppe intérieure PE



Épaisseur: 0,9 mm



enveloppe extérieure PE



Épaisseur:1.8 mm



Le secteur privé

paramètre



diamètre extérieur du câble



12.3 mm



surface de la section transversale du câble



950,03 mm2



Modèle de fibre



G.652D



Poids du câble



145 kg/km



Résistance à la traction nominale (RTS)



10 kn



Tension minimale autorisée (MAT)



4kn



Système de détection



3.2kn



E-module



12.1 kn/mm2



Coefficient de dilatation thermique



1.9 10-6/°C



Résistance à la croupe



À long terme:1100 n/100 mm



à court terme:2200 n/100 mm



Radius de courbure autorisé



Long terme (en cours de route) 220 mm



Temps court (lors de la pose) 360 mm





Structure et spécifications techniques ADSS-SJ ((50 à 500 m de portée)



Référence externe

Diamètre

(mm)



Réf.Poids

Pour les produits chimiques:



- Je vous en prie.

Travailler

Tension (kN)



Je suis désolé.

Autorisé

Travailler

Tension

[kN]



Une pause

Sle tringth

(kN)



Résistance

Membre

CSA. Je vous en prie.

(kN/mm2)



Module de

Élasticité

CSA

Le nombre d'étoiles



Chaleur

L'expansion

Coefficient

(X10-6/K)



Convient

Mètre

PPAI



Le PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



Vous avez 60 ans.



32.2



19.1



0.1



750



530



750



510



Applications:

  • Convient pour une installation aérienne

  • Température de fonctionnement: -40°C à +70°C

Emballage:

  • Export de tambours en bois, longueur standard 1°4 km (longueur sur mesure disponible)

  • Marquage facultatif: nom de la société, poids, type de fibre, longueur du câble

  • Rapport d'essai inclus

FAQ:

  1. Fabricant ou commerçant?Nous sommes un fabricant avec 10 ans d'expérience dans les câbles à fibre optique, les câbles à goutte à goutte et les câbles à patch.

  2. La qualité?Tous les fibres sont testées avant la livraison.

  3. Des petites commandes?Nous soutenons les nouveaux projets.

  4. Le délai de livraison?En général, 3 à 7 jours ouvrables, selon la quantité.

  5. Le service OEM?¢ Disponible; l'impression de logos et les idées personnalisées sont prises en charge.
