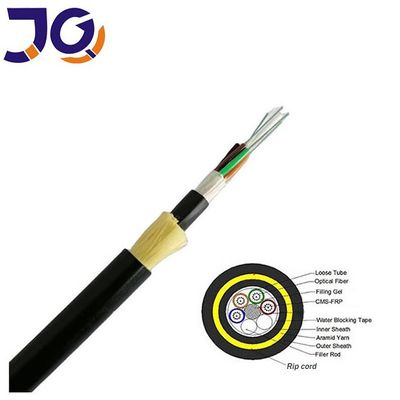

Câble à fibre optique ADSS (tout diélectrique autoportant) 48 96 coeurs G652D extérieur aérien non armé double gaine

Structure et conception du câble ADSS

Le câble ADSS adopte une construction à tube lâche toronné pour une protection fiable des fibres. Les fibres optiques, 250μm, sont logées dans des tubes lâches en plastique à module élevé, offrant une excellente résistance mécanique et durabilité.

Chaque tube est rempli d'un gel bloquant l'eau, empêchant l'entrée d'humidité et protégeant les fibres des dommages causés par l'eau à long terme. Les tubes et les remplissages sont toronnés autour d'un élément de résistance en FRP (plastique renforcé de fibres) central, créant un cœur de câble compact et rond, entièrement non métallique, sûr pour une utilisation à proximité des lignes électriques.

Le cœur du câble est rempli de composé de remplissage pour un blocage supplémentaire de l'eau, puis recouvert d'une gaine intérieure fine en PE (polyéthylène) pour fournir une structure lisse et stable. Une couche toronnée de fils d'aramide est appliquée sur la gaine intérieure, offrant une résistance à la traction exceptionnelle et une résistance aux contraintes mécaniques. Enfin, le câble est complété par une gaine extérieure en PE pour une utilisation extérieure générale ou une gaine extérieure AT (anti-tracking) pour une installation dans des environnements haute tension (≥110 kV).

Avantages supplémentaires

• Conception diélectrique : Pas d'éléments métalliques, éliminant les exigences de mise à la terre.

• Longue durée de vie : Excellente résistance aux UV et performances aux intempéries.

• Léger et facile à installer : La conception autoportante réduit les coûts et le temps d'installation.

• Personnalisable : Disponible en différents nombres de fibres (jusqu'à 288 cœurs) et matériaux de gaine pour s'adapter aux différentes longueurs de portée et aux besoins du projet.

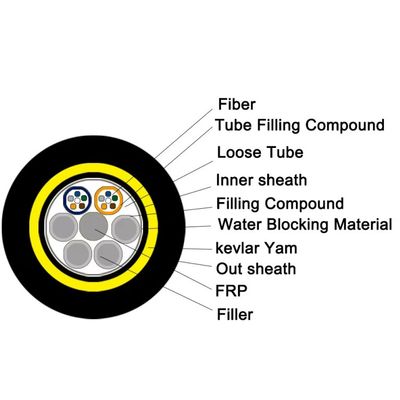

Structure du câble

• Gaine extérieure en PE : Conception à double gaine pour une durabilité et une résistance aux intempéries améliorées

• Élément de résistance central en FRP : Fournit un support stable et maintient la forme du câble

• Cordon de déchirement : Retrait facile et rapide de la gaine lors de l'installation

• Remplissage de gelée de fibres : Composé bloquant l'eau pour la protection contre l'humidité

• Tube lâche : Maintient les fibres en toute sécurité et permet un mouvement libre pour minimiser les contraintes

• Fibres optiques : Fibres monomodes ou multimodes de haute qualité

• Fils d'aramide : Haute résistance à la traction pour résister aux charges mécaniques

Caractéristiques clés

• Faible atténuation et dispersion : Performances de transmission stables même dans des environnements changeants

• Propriétés mécaniques solides : Résiste à la tension, à l'écrasement et aux chocs pour une utilisation fiable à long terme

• Excellente flexibilité : Bon rayon de courbure, facile à acheminer et à installer

• Conception compacte : Petit diamètre extérieur, léger et construction peu encombrante

Application :

* L'état réel des lignes électriques aériennes est pris en pleine considération lors de la conception du câble ADSS.
* Pour les lignes électriques aériennes de moins de 110 kV, une gaine extérieure en PE est appliquée.
* Pour les lignes électriques égales ou supérieures à 110 kV, une gaine extérieure AT est appliquée.

Spécification :

POURQUOI NOUS CHOISIR :

Certification :

FAQ

1. Qui sommes-nous ?
Nous sommes un fabricant professionnel de câbles à fibres optiques basé à Guangdong, en Chine, depuis 2017. Nos produits sont exportés vers l'Afrique, l'Amérique du Sud, l'Europe occidentale, le Moyen-Orient, l'Asie du Sud-Est et l'Asie du Sud. Nous avons une équipe de 11 à 50 employés expérimentés.

2. Comment assurons-nous la qualité ?

• Des échantillons de pré-production sont fournis pour approbation avant la production de masse

• Chaque commande est soumise à une inspection finale stricte avant l'expédition

3. Que pouvez-vous acheter chez nous ?
Câble à fibres optiques, câble FTTH Drop, câbles de communication intérieurs et extérieurs et accessoires connexes

4. Quels services offrons-nous ?

• Conditions de livraison : FOB EXW

• Options de paiement : T T L C D P D A Carte de crédit PayPal Western Union Espèces

• Devises : USD CNY

• Langues : Anglais Chinois
