Description de produit

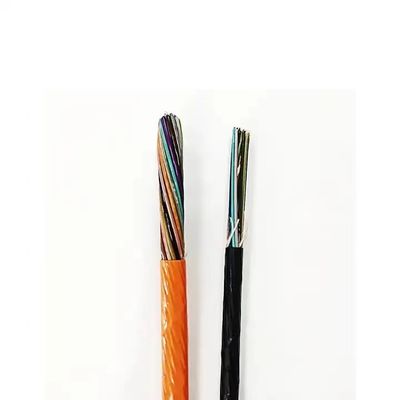

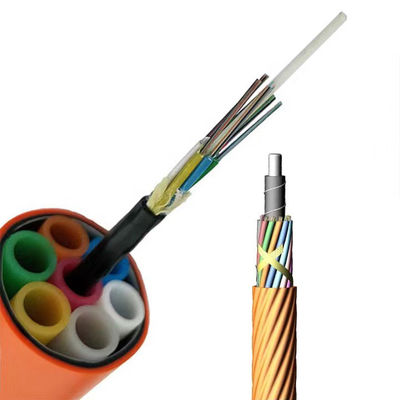

Câble micro-conduit GCYFY à tube lâche toronné, soufflé à l'air
Description du produit
Le câble micro-conduit GCYFY soufflé à l'air est doté d'une conception à tube lâche toronné pour les réseaux de communication haute performance. Compact, léger et facile à manipuler, il est optimisé pour l'installation par soufflage d'air dans les micro-conduits, permettant un déploiement rapide et économique.
Chaque tube lâche abrite des fibres optiques de qualité supérieure avec du gel bloquant l'eau, assurant une forte protection mécanique et une transmission stable du signal, même dans des conditions difficiles. La construction toronnée améliore la résistance à la traction, tandis que la gaine extérieure durable résiste à l'humidité et aux impacts environnementaux.
Grâce à son nombre élevé de fibres et à sa structure efficace, ce câble GCYFY est idéal pour les réseaux FTTx, les liaisons dorsales, les centres de données et les réseaux métropolitains nécessitant une transmission de données à haut débit et à haute capacité.
1. Modèle : GCYFY-96B1.3
2. Coupe transversale du câble
Caractéristiques optiques
| Élément |
Spécification |
| Type de fibre |
G.652D |
| Atténuation |
|
| @ 1310 nm |
≤0.36 dB/km |
| @ 1383 nm |
≤0.35 dB/km |
| @ 1550 nm |
≤0.22 dB/km |
| @ 1625 nm |
≤ 0.30 dB/km |
| Longueur d'onde de coupure du câble (λcc) |
≤1260 nm |
| Longueur d'onde de dispersion nulle (nm) |
1300 ~ 1324 nm |
| Pente de dispersion nulle |
≤0.092 ps/(nm2.km) |
| Dispersion chromatique |
|
| @ 1288 ~ 1339 nm |
≤3.5 ps/(nm. km) |
| @ 1550 nm |
≤18 ps/(nm. km) |
| @ 1625 nm |
≤22 ps/(nm. km) |
| PMDQ |
≤0.2 ps/km1/2 |
| Diamètre du champ de mode @ 1310 nm |
9.2±0.4 um |
| Erreur de concentricité du cœur |
≤0.6 um |
| Diamètre de la gaine |
125.0±0.7 um |
| Non-circularité de la gaine |
≤1.0% |
| Diamètre du revêtement |
245±10 um |
| Test de preuve |
100 kpsi (=0.69 Gpa), 1% |
Couleur de la fibre et du tube
Caractéristiques
Le câble micro GCYFY à tube lâche toronné soufflé à l'air utilise un élément de résistance non métallique et une structure non armée, ce qui le rend léger et flexible. Il peut être installé par soufflage d'air dans des micro-conduits pré-posés, éliminant ainsi les contraintes des méthodes traditionnelles de pose de câbles. Cette conception augmente l'utilisation des conduits, simplifie l'extension du réseau et prend en charge un déploiement efficace et évolutif.
CâbleParamètres
|
Cœurs
|
Cœurs/tube
|
Diamètre FRP (mm)
|
Épaisseur de la gaine (mm)
|
Diamètre hors tout approximatif
(mm)
|
Approx.
poids (kg/km)
|
| 12 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 24 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 48 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 72 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 96 |
12 |
2.5 |
0.5±0.1 |
6.6 |
38 |
Caractéristiques environnementales
| Température de fonctionnement |
-35oC ~ +70oC |
| Température de stockage et de transport |
-35oC~ +70oC |
| Température d'installation |
-15oC~ +60oC |
Applications
• Idéal comme câble de raccordement dans les réseaux FTTH, reliant les points de branchement aux points d'accès des abonnés par installation par soufflage d'air.
• Convient aux réseaux dorsaux, métropolitains et d'accès nécessitant une transmission à haut débit et à haute capacité.
Longueur de livraison
• Longueur d'alimentation standard : 2 000 m par bobine ; longueurs personnalisées disponibles sur demande.
FAQ
Q1 : À quoi sert le câble micro-conduit GCYFY soufflé à l'air ?
R : Il est largement utilisé dans les projets FTTx, les liaisons dorsales, les centres de données et les réseaux métropolitains, offrant une capacité de fibre élevée et un déploiement rapide.
Q2 : Comment est-il installé ?
R : Le câble est soufflé dans des micro-conduits, ce qui permet une installation rapide, flexible et rentable.
Q3 : Pourquoi utiliser une conception à tube lâche toronné ?
R : Il améliore la résistance, la flexibilité et la protection des fibres, assurant une transmission de données stable.
Q4 : Est-il résistant à l'eau ?
R : Oui, le gel bloquant l'eau à l'intérieur des tubes lâches empêche l'humidité et protège les fibres.
Q5 : Quels sont les nombres de fibres disponibles ?
R : Les nombres standard incluent 24, 48 et 96 cœurs, avec des options personnalisées disponibles sur demande.
Q6 : Offrez-vous un service OEM ?
R : Oui, nous pouvons fournir un service OEM et imprimer votre logo ou votre étiquette sur le câble et l'emballage.
Q7 : Puis-je demander des échantillons ?
R : Oui, des commandes d'échantillons sont disponibles pour des tests de qualité avant l'achat en gros.
