Description de produit
Titre du produit
Prix direct d'usine : Câble à fibre optique ADSS monomode avec fil d'aramide
Qu'est-ce qu'un câble ADSS ?
Le câble ADSS (All-Dielectric Self-Supporting) est un câble à fibre optique non métallique conçu pour une installation aérienne sur des poteaux et des lignes électriques. Grâce à sa structure diélectrique, il peut être déployé en toute sécurité dans des environnements à haute tension tout en assurant un autosupport fiable sans avoir besoin de câbles messagers. C'est une alternative rentable aux câbles OPGW et OPAC.

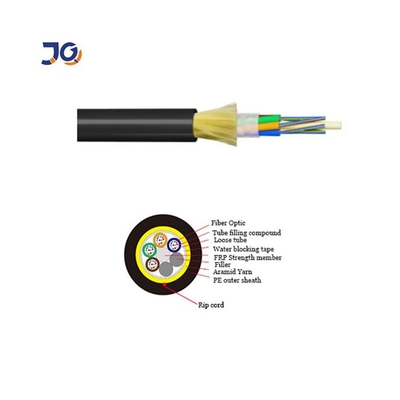

Structure et conception
Ce câble adopte une conception de tube lâche toronné avec des fibres protégées dans un gel bloquant l'eau. Un élément de résistance central en PRF assure la stabilité, tandis que les couches de fil d'aramide offrent une résistance à la traction élevée. La gaine extérieure est disponible en matériaux PE ou AT, selon les exigences de tension.
Principales caractéristiques
-
Non métallique : Installation sûre sur des lignes sous tension sans risque de conductivité.
-
Installation facile : La conception autosupportée élimine le besoin de fils de support supplémentaires.
-
Haute résistance : Le renforcement en fil d'aramide assure une excellente résistance à la traction et aux intempéries.
-
Performances stables : Résiste aux contraintes mécaniques et aux variations de température.
-
Personnalisable : Configurations adaptées à différentes portées et applications.
Applications
-
Gaine PE : Convient aux lignes électriques inférieures à 110 kV.
-
Gaine AT : Pour les lignes électriques ≥110 kV, offrant une protection anti-tracking.
-
La longueur de portée et la teneur en fil peuvent être personnalisées en fonction des exigences du projet.
Normes
Fabriqué conformément aux normes IEEE P1222 et IEC 60794-1.
Structure et spécifications techniques
1. ADSS simple gaine
| nombre de fibres |
structure |
fibres par tube |
diamètre du tube lâche
(MM)
|
Diamètre FRP/coussinet (mm) |
Épaisseur de la gaine extérieure (mm) |
Réf. Extérieur
Diamètre
(mm) |
Réf. Poids
(kg/km) |
| Gaine PE |
Gaine AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Conseils : toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de détails sur les spécifications,
veuillez contacter nos vendeurs.
2. ADSS double gaine
| nombre de fibres |
structure |
fibres par tube |
diamètre du tube lâche
(MM)
|
Diamètre FRP/coussinet (mm) |
Épaisseur de la gaine extérieure (mm) |
Réf. Extérieur
Diamètre
(mm) |
Réf. Poids
(kg/km) |
| Gaine PE |
Gaine AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Conseils : toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de détails sur les spécifications,
veuillez contacter nos vendeurs.
|
Type de fibre
|
Atténuation
(+20℃)
|
Bande passante
|
Longueur d'onde de coupure du câble optique
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

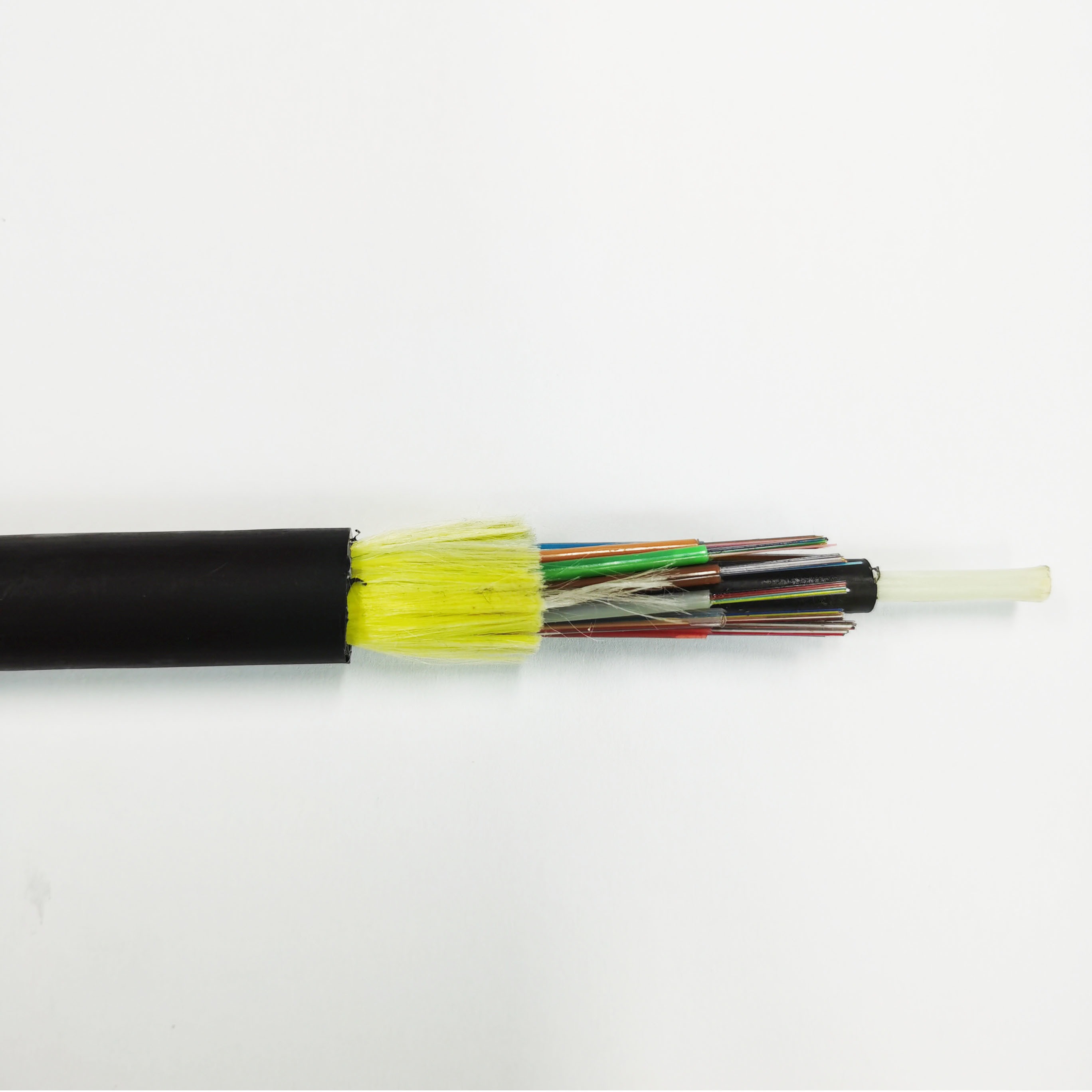

L'image de détails montre

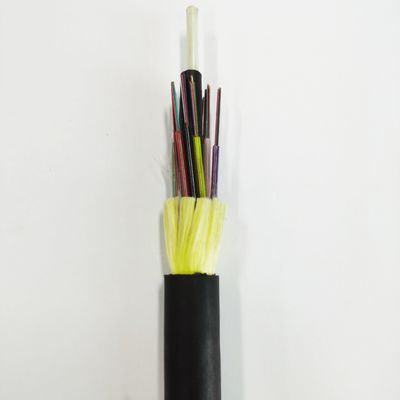

câble à fibre ADSS à simple gaine
câble à fibre optique ADSS à double gaine
Emballage :
FAQ
Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel avec plus de 10 ans d'expérience dans les câbles à fibre optique, les câbles de raccordement, les cordons de raccordement et les produits connexes. Notre usine est à Guangzhou, et vous êtes invités à visiter.
Comment garantissez-vous la qualité des produits ?
La qualité est notre priorité. Chaque fibre est soumise à des tests stricts et à une inspection finale avant expédition. Après avoir confirmé le prix, nous pouvons fournir des échantillons gratuits pour la vérification de la qualité.
Puis-je passer une petite commande ?
Oui. Nous prenons en charge les petites commandes et les commandes d'essai, en particulier pour les nouveaux projets.
Quel est votre délai de livraison ?
Généralement 3 à 7 jours ouvrables, selon la quantité commandée. Nous assurons une expédition rapide après le paiement.
Fournissez-vous un service OEM ?
Oui. Nous pouvons ajouter votre logo et personnaliser les produits en fonction de vos besoins.
Vos matériaux sont-ils certifiés ?
Oui. Nous nous approvisionnons auprès de fournisseurs certifiés ISO9001 et RoHS pour garantir une qualité fiable.
