Description de produit

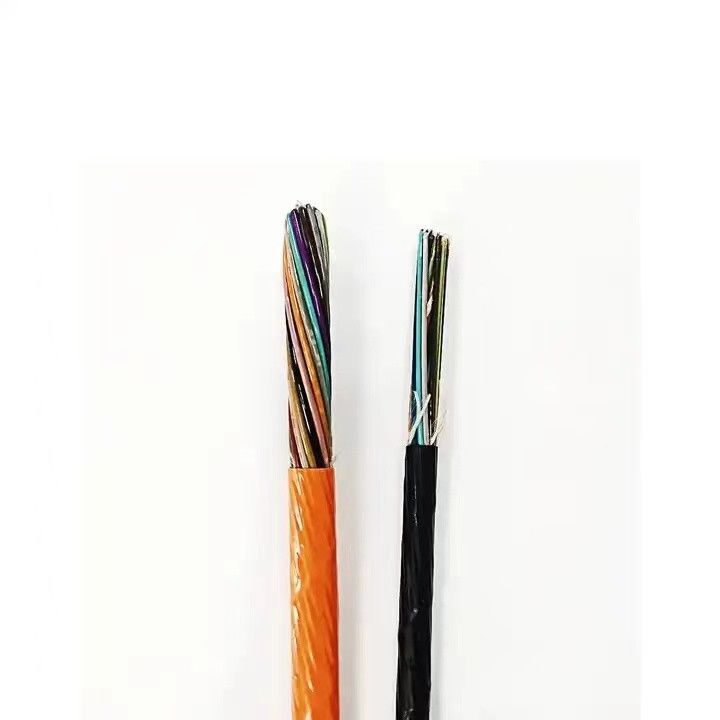

Cable à micro-conducteurs à tube lâche enfilé GCYFY soufflé à l'air
Description du produit
Le câble de micro-conducteur soufflé à l'air GCYFY est conçu avec une structure de tube lâche en filets, offrant des performances exceptionnelles pour les réseaux de communication modernes.Ce câble est conçu pour être installé dans des micro-conducteurs en utilisant la technologie de soufflage à l'air., assurant un déploiement rapide, efficace et rentable.
Chaque tube en vrac contient des fibres optiques de haute qualité protégées par un gel anti-eau, offrant une excellente résistance mécanique et une transmission fiable même dans des environnements difficiles.La conception des brins augmente la résistance à la traction, tandis que la gaine extérieure assure la durabilité et la résistance à l'humidité et au stress environnemental.
Grâce à sa haute densité de fibres et à sa conception optimisée, le câble à micro-conducteurs GCYFY est la solution idéale pour les réseaux FTTx, les réseaux de base, les centres de données,et les réseaux métropolitains où une transmission de données à grande vitesse et de grande capacité est requise.
1Le modèle: GCYFY-96B1.3
2. Coupe transversale du câble
Caractéristiques optiques
| Nom de l'article |
Spécification |
| Type de fibre |
G.652D |
| Attenuation |
|
| @ 1310 nm |
≤ 0,36 dB/km |
| @ 1383 nm |
≤ 0,35 dB/km |
| @ 1550 nm |
≤ 0,22 dB/km |
| @ 1625 nm |
≤ 0,30 dB/km |
| Longueur d'onde de coupure du câble ((λcc) |
≤ 1260 nm |
| Longueur d'onde de dispersion nulle ((nm) |
1300 à 1324 nm |
| Pente de dispersion nulle |
Le nombre de cycles est calculé en fonction de la fréquence de l'électricité. |
| Dispersion chromatique |
|
| @ 1288 ~ 1339 nm |
Le nombre de points de contact est calculé en fonction de l'échantillon. |
| @ 1550 nm |
Le nombre de points de contact est déterminé en fonction de l'échantillon. |
| @ 1625 nm |
Le nombre de points de contact est calculé en fonction de l'échantillon. |
| PMDQ |
≤ 0,2 ps/km1/2 |
| Démètre du champ de mode @ 1310 nm |
9.2 ± 0.4 mm |
| Erreur de concentration du noyau |
≤ 0,6 μm |
| Diamètre du revêtement |
1250,0 ± 0,7 μm |
| Le revêtement non circulaire |
≤ 1,0% |
| Diamètre du revêtement |
245 ± 10 μm |
| Test de preuve |
100 kpsi (= 0,69 Gpa), 1% |
Couleur des fibres et des tubes
Caractéristiques
Le micro-câble soufflé à l'air en forme de coque lâche GCYFY adopte un renforcement non métallique et aucune structure blindée, qui peut être tirée ou micro-tube soufflé à l'air dans le tube de protection extérieur qui a été posé,et ensuite soufflé à l'air La méthode de pose dépasse les limites de la technologie de pose de câbles de pipeline existante, améliore l'efficacité d'utilisation du pipeline et est facile à étendre
Les câblesParamètres
|
Les noyaux
|
Noyaux/tubes
|
Diamètre des FRP (mm)
|
Épaisseur de la gaine (mm)
|
Diamètre global approximatif
(mm)
|
Approximatif.
Poids (kg/km)
|
| 12 |
12 |
1.5 |
0.5 ± 0.1 |
5.6 |
24 |
| 24 |
12 |
1.5 |
0.5 ± 0.1 |
5.6 |
24 |
| 48 |
12 |
1.5 |
0.5 ± 0.1 |
5.6 |
24 |
| 72 |
12 |
1.5 |
0.5 ± 0.1 |
5.6 |
24 |
| 96 |
12 |
2.5 |
0.5 ± 0.1 |
6.6 |
38 |
Caractéristiques environnementales
| Température de fonctionnement |
-35 °C à + 70 °C |
| Température de stockage et de transport |
-35°C à +70°C |
| Température d'installation |
-15°C à +60°C |
Applications
• Le câble peut être utilisé comme câble de décharge des segments d'alimentation dans les réseaux FTTH et peut être posé par soufflage aérien pour connecter le point de branche au point d'accès pour les abonnés.Le câble est également applicable dans les réseaux de base , les réseaux métropolitains et les réseaux d'accès.
Durée de livraison
• Longueur standard: 2 000 m; d'autres longueurs sont également disponibles.
Questions fréquentes
Q1: Quelle est l'application du câble à micro-conducteurs soufflé à l'air GCYFY?
A: Je suis désolé.Il est principalement utilisé pour les réseaux FTTx, les réseaux de base, les centres de données et les réseaux métropolitains, offrant une densité de fibre élevée et une installation rapide.
Q2: Comment le câble est-il installé?
A: Je suis désolé.Le câble GCYFY est conçu pour être installé par soufflage d'air dans des micro-conducteurs, ce qui permet un déploiement rapide, flexible et rentable.
Q3: Quels sont les avantages de la structure de tube lâche en filets?
A: Je suis désolé.Il fournit une excellente résistance mécanique, une flexibilité et une protection des fibres, assurant ainsi des performances de transmission stables.
Q4: Le câble est-il résistant à l'eau?
A: Je suis désolé.Oui, les tubes en vrac sont remplis d'un gel étanche pour empêcher la pénétration de l'humidité et protéger les fibres.
Q5: Quelles sont les quantités de fibres disponibles?
A: Je suis désolé.Les options courantes comprennent 24, 48 et 96 cœurs, mais des nombres de fibres personnalisés peuvent être fournis en fonction des exigences du projet.
Q6: Offrez-vous un service OEM?
A: Je suis désolé.Oui, nous prenons en charge les commandes OEM et pouvons imprimer votre logo ou étiquette sur les produits et les emballages.
Q7: Puis-je obtenir des échantillons avant l'achat en vrac?
A: Je suis désolé.Absolument, les commandes d'échantillons sont disponibles pour les tests de qualité et l'évaluation.
