Description de produit
Titre du produit

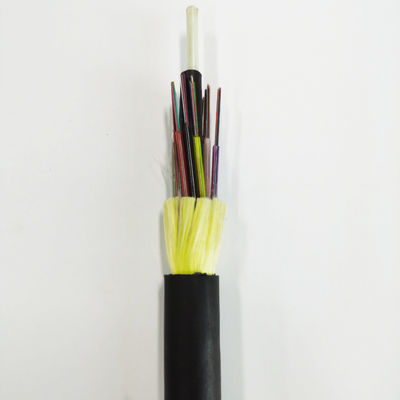

Prix d'usine: câble à fibre optique ADSS à mode unique avec résistance à fil d'aramide
Qu'est-ce que le câble ADSS?
Le câble à fibre optique ADSS (All-Dielectric Self-Supporting) est un câble spécialisé conçu pour les installations aériennes sur les lignes électriques. Il est entièrement non métallique, ce qui lui permet d'être installé dans des environnements à haute tension sans risque de conductivité. La construction du câble assure un autoportant solide entre les structures, ce qui en fait une alternative efficace et rentable aux câbles OPGW et OPAC.
Structure et conception

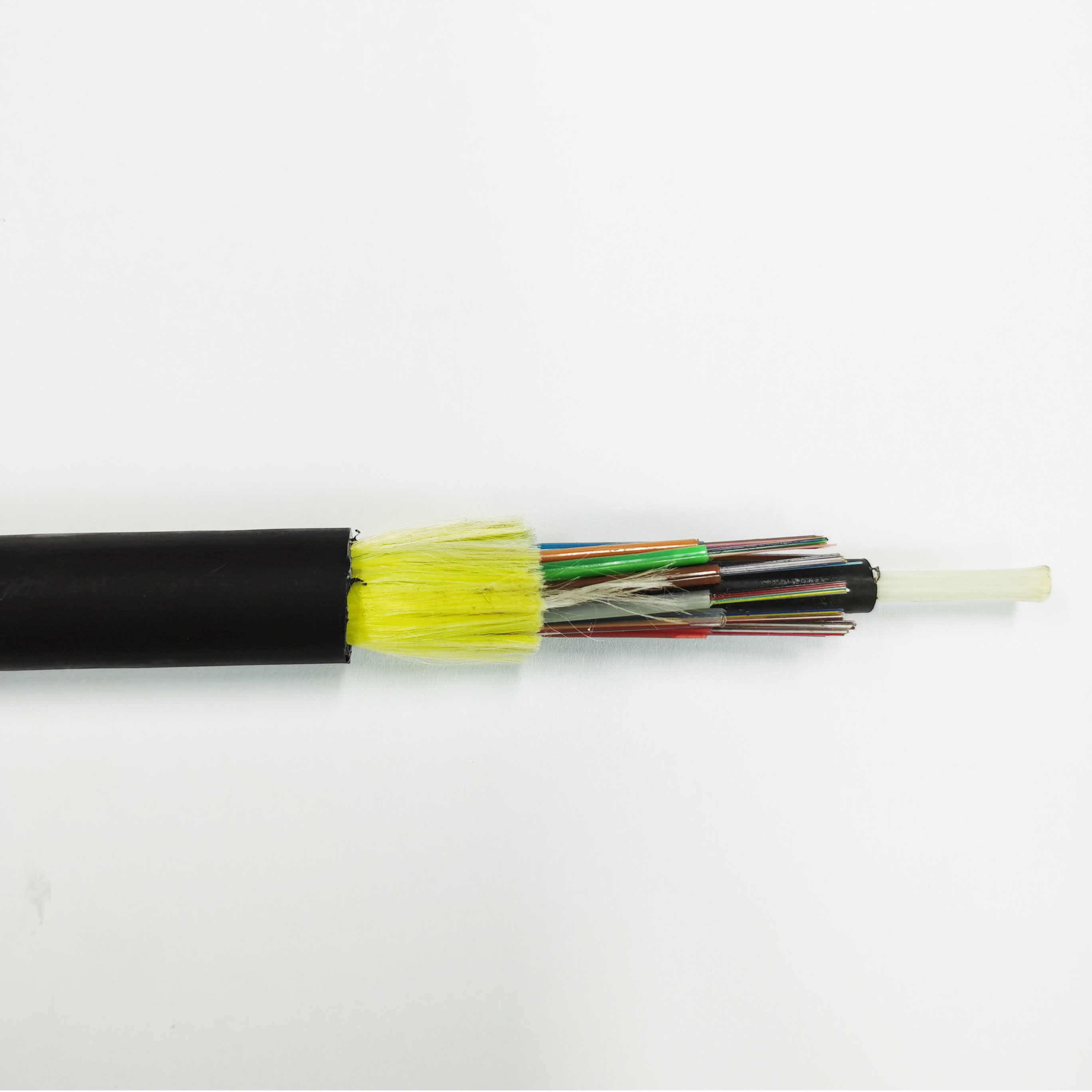

Notre câble ADSS est doté d'un noyau compact.Les fibres optiques sont logées dans des tubes en plastique à haut module et remplis d'un composé résistant à l'eau pour empêcher la pénétration de l'humidité.Un élément de résistance centrale en plastique renforcé de fibres non métalliques (FRP) assure la stabilité du cœur.La résistance à la traction exceptionnelle du câble est obtenue en entourant le noyau de fils d'aramide, et il est fini avec une gaine PE ou AT durable.
Principales caractéristiques
-
Ne conduisant pas:Construit sans composants métalliques, garantissant une installation sûre sur les infrastructures électriques en continu.
-
Installation rentable:En tant que câble autoportant, il simplifie l'installation, réduisant le besoin d'un câble de messager séparé.
-
Résistance mécanique supérieure:Conçu pour résister à des charges externes, offrant une haute résistance à la traction et à des conditions météorologiques extrêmes.
-
Performance optimisée:Le renforcement en fil d'aramide améliore à la fois la résistance à la traction et la stabilité à la température.
-
Personnalisable:Nos conceptions peuvent être adaptées pour répondre aux exigences spécifiques de l'application et de la portée.
Applications
Le choix de l'enveloppe extérieure est déterminé par la tension de la ligne électrique:
-
Pour les appareils de traitement des eaux usées:Recommandé pour les lignes aériennes de moins de 110 kV.
-
La couche AT (Anti-Tracking):Conçus pour les lignes électriques de 110 kV ou plus afin d'éviter les dommages dus au suivi électrique.
La quantité de fils d'aramide et le procédé de stratification sont spécialement conçus pour répondre aux exigences de différentes longueurs de traction.
Conformité aux normes
Nos câbles ADSS sont fabriqués selon les normes les plus strictes de l'industrie,Pour les appareils électroniquesetNombre d'équipements.
Structure et spécifications techniques
1.Vêtement unique ADSS
| nombre de fibres |
la structure |
fibre par tube |
diamètre du tube de perte
(MM)
|
Diamètre du FRP/plateau (mm) |
Épaisseur de la veste extérieure ((mm) |
Référentiel extérieur
Diamètre
(mm) |
Réf. Poids
(kg/km) |
| Vêtements de sport |
À la veste |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2. Je vous en prie.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
10.0 |
88 |
98 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
10.5 |
98 |
108 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3. Je vous en prie.4 |
10,7 ± 0.1 |
12.0 |
122 |
135 |
| 144 |
1 + 12 |
12 |
2.2 |
3.0/7. Je vous en prie.2 |
10,7 ± 0.1 |
15.2 |
176 |
189 |
Conseils: toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de détails,
S'il vous plaît contacter nos vendeurs.
2- Vêtement double ADSS.
| nombre de fibres |
la structure |
fibre par tube |
diamètre du tube de perte
(MM)
|
Diamètre du FRP/plateau (mm) |
Épaisseur de la veste extérieure ((mm) |
Référentiel extérieur
Diamètre
(mm) |
Réf. Poids
(kg/km) |
| Vêtements de sport |
À la veste |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2. Je vous en prie.0 |
10,7 ± 0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3. Je vous en prie.4 |
10,7 ± 0.1 |
14.5 |
185 |
195 |
| 144 |
1 + 12 |
12 |
2.2 |
3.0/7. Je vous en prie.2 |
10,7 ± 0.1 |
16.5 |
212 |
228 |
Conseils: toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de détails,
S'il vous plaît contacter nos vendeurs.
|
Type de fibre
|
Attenuation
(+20°C)
|
Largeur de bande
|
Longueur d'onde de coupure du câble optique
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| Je suis G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| Je suis G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500 MHz·km |
≥ 500 MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200 MHz·km |
≥ 500 MHz·km |
---
|
Détails

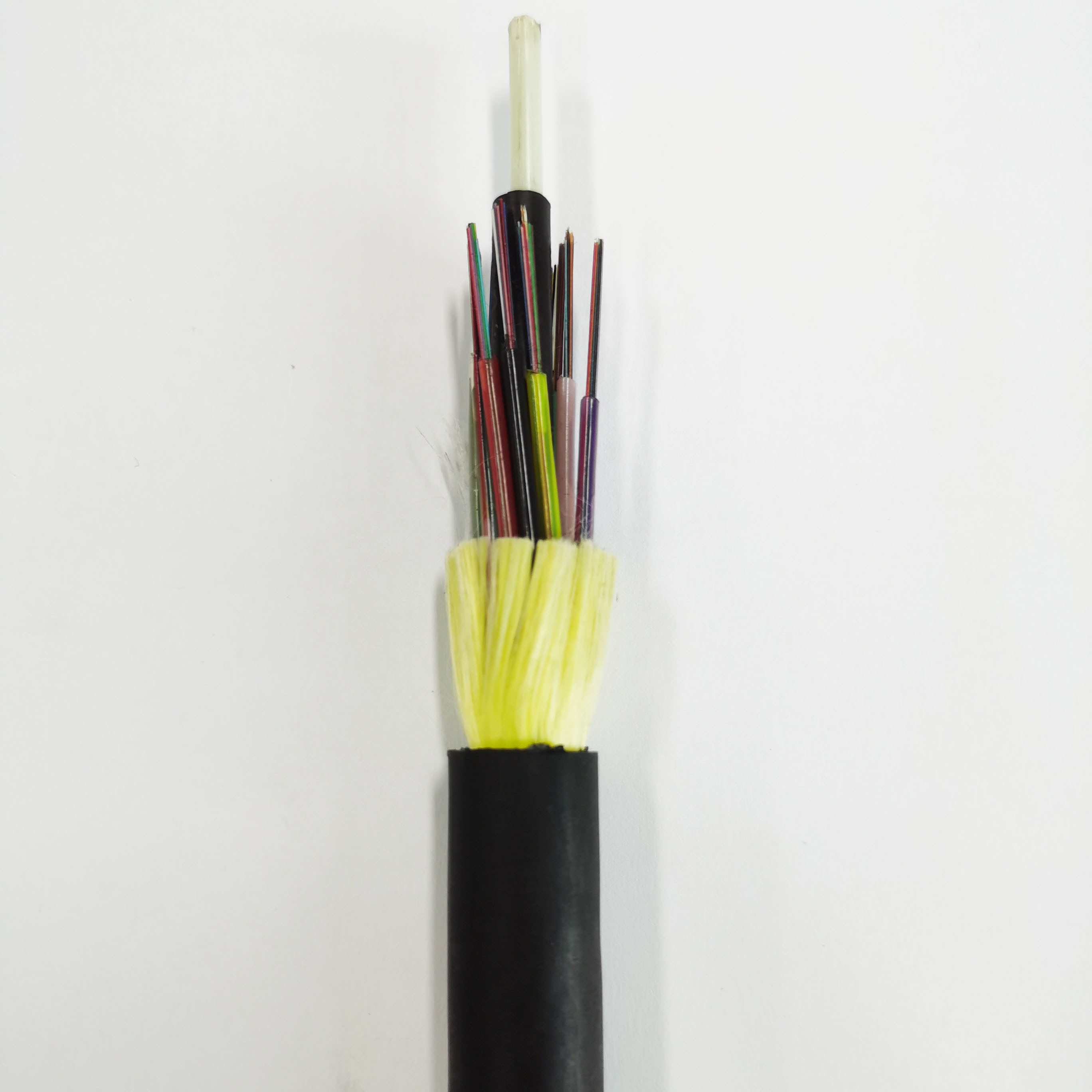

câble à fibre ADSS à veste simple

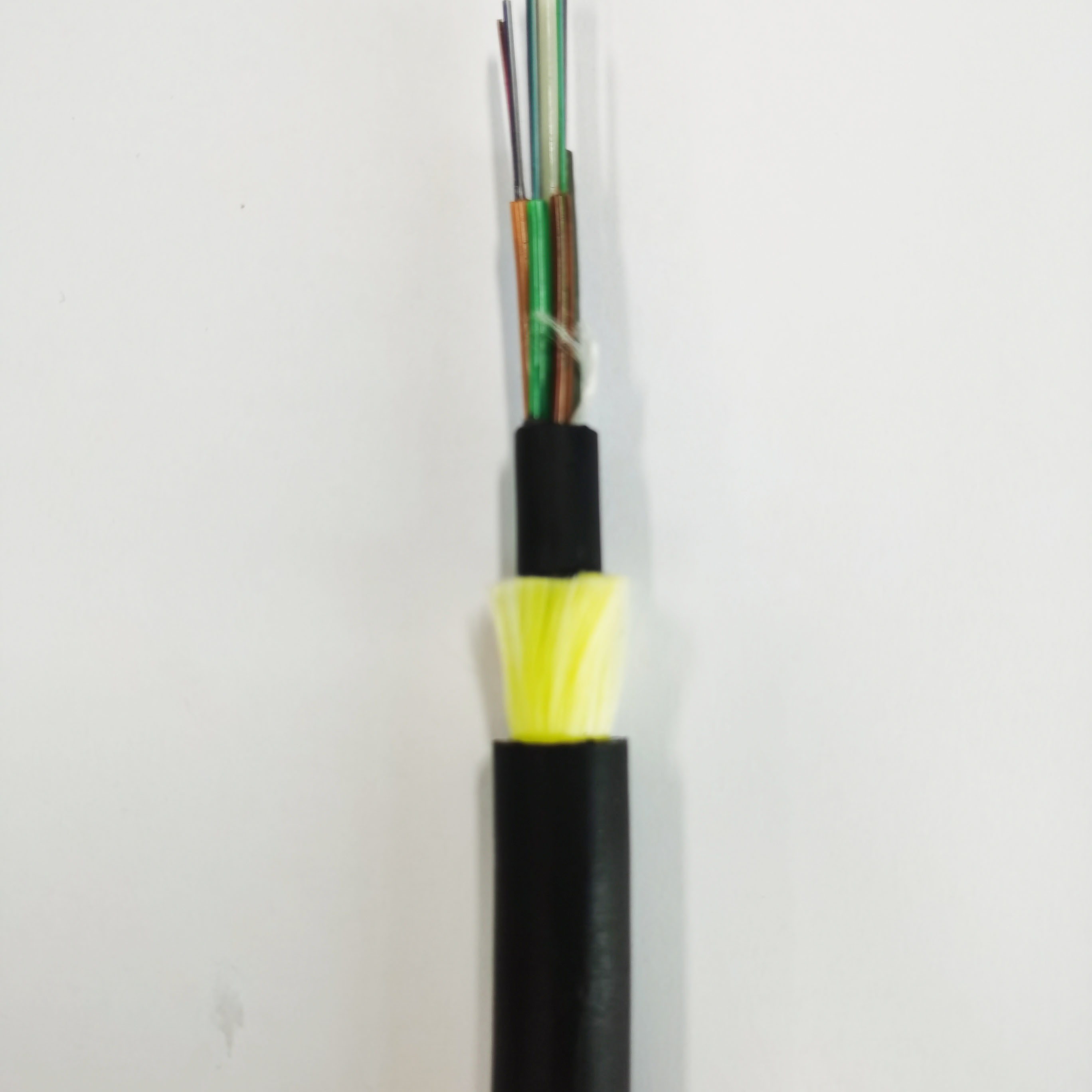

câble à fibre optique ADSS à double veste
Emballage:
Questions fréquentes
1Êtes-vous une société commerciale ou un fabricant?Nous sommes un fabricant spécialisé avec plus de 10 ans d'expérience dans la recherche, le développement et la production de câbles à fibre optique, câbles à goutte à goutte, câbles à patch, et plus encore.Notre usine est située à Guangzhou.Nous vous invitons à nous rendre visite.
2Comment assurez-vous la qualité?La qualité est notre priorité absolue. Une fois la production terminée, chaque fibre est soigneusement testée et nous effectuons une inspection finale avant l'expédition.Nous pouvons vous fournir des échantillons gratuits pour vérifier notre qualité de première main.
3Vous acceptez les petites commandes?Nous comprenons que les nouveaux projets commencent souvent par de petites commandes et nous nous engageons à soutenir la croissance de nos clients.
4Quel est votre délai de livraison?Notre délai de livraison standard est d'environ 3 à 7 jours ouvrables, selon la quantité de commande. Nous garantissons que votre commande sera expédiée dès que possible après réception du paiement.
5Vous offrez des services OEM?Nous pouvons imprimer votre logo sur les produits et nous sommes ouverts à toutes vos idées de personnalisation.
6Vos matières premières sont-elles certifiées?Nous entretenons des partenariats à long terme avec des fournisseurs de matières premières certifiés selon les normes ISO9001 et RoHS pour garantir la plus haute qualité des composants de nos produits.
