Description de produit
Câble optique ADSS 12 fibres monomode extérieur 9/125 G652D ADSS
Qu'est-ce qu'un câble ADSS ?
Le câble ADSS (All-Dielectric Self-Supporting) est un câble à fibre optique entièrement non métallique conçu avec des éléments de résistance intégrés—généralement des fils d'aramide ou des tiges en plastique renforcé de verre (GRP)—intégrés dans sa structure circulaire. Les fibres optiques sont généralement logées dans des tubes en polymère lâches et protégées par la construction globale du câble.
Conçu pour les environnements de lignes de distribution et de transmission, le câble ADSS peut même être installé sur des lignes électriques sous tension. Comme son nom l'indique, il ne nécessite aucun support ou fil messager supplémentaire, ce qui permet une installation rapide en une seule passe—ce qui en fait une solution rentable et efficace pour la construction de réseaux de fibres optiques.
Avantages du câble ADSS
-
Léger et compact, réduisant la charge sur les tours et les poteaux
-
La construction robuste offre une excellente résistance à l'humidité et aux produits chimiques
-
Très polyvalent pour une large gamme d'applications extérieures aériennes
-
Capacités de transmission longue distance
-
Durée de vie utile allant jusqu'à 30 ans après l'installation
Applications
-
Utilisé par les entreprises de services publics, les opérateurs de télécommunications, les chemins de fer et les fournisseurs de réseaux privés
-
Convient aux lignes de distribution et de transmission haute tension
-
Peut être installé à proximité des conducteurs, même dans des conditions de lignes sous tension
-
Idéal pour les installations en sous-construction avec des temps d'arrêt limités
-
Parfait pour les déploiements de réseaux rapides et peu coûteux
-
Largement utilisé dans les projets FTTX, y compris FTTH (Fiber to the Home)
Conformité aux normes
Les câbles ADSS sont conformes aux normes IEEE P1222 et IEC 60794-1.
Structure et spécifications techniques
1. ADSS simple gaine
| nombre de fibres |
structure |
fibres par tube |
diamètre du tube lâche
(MM)
|
Diamètre FRP/coussinet (mm) |
Épaisseur de la gaine extérieure (mm) |
Réf. Extérieur
Diamètre
(mm) |
Réf. Poids
(kg/km) |
| Gaine PE |
Gaine AT |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Conseils : toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de détails sur les spécifications,
veuillez contacter nos vendeurs.
2. ADSS double gaine
| nombre de fibres |
structure |
fibres par tube |
diamètre du tube lâche
(MM)
|
Diamètre FRP/coussinet (mm) |
Épaisseur de la gaine extérieure (mm) |
Réf. Extérieur
Diamètre
(mm) |
Réf. Poids
(kg/km) |
| Gaine PE |
Gaine AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Conseils : toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de détails sur les spécifications,
veuillez contacter nos vendeurs.
|
Type de fibre
|
Atténuation
(+20℃)
|
Bande passante
|
Longueur d'onde de coupure du câble optique
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Détails de l'image

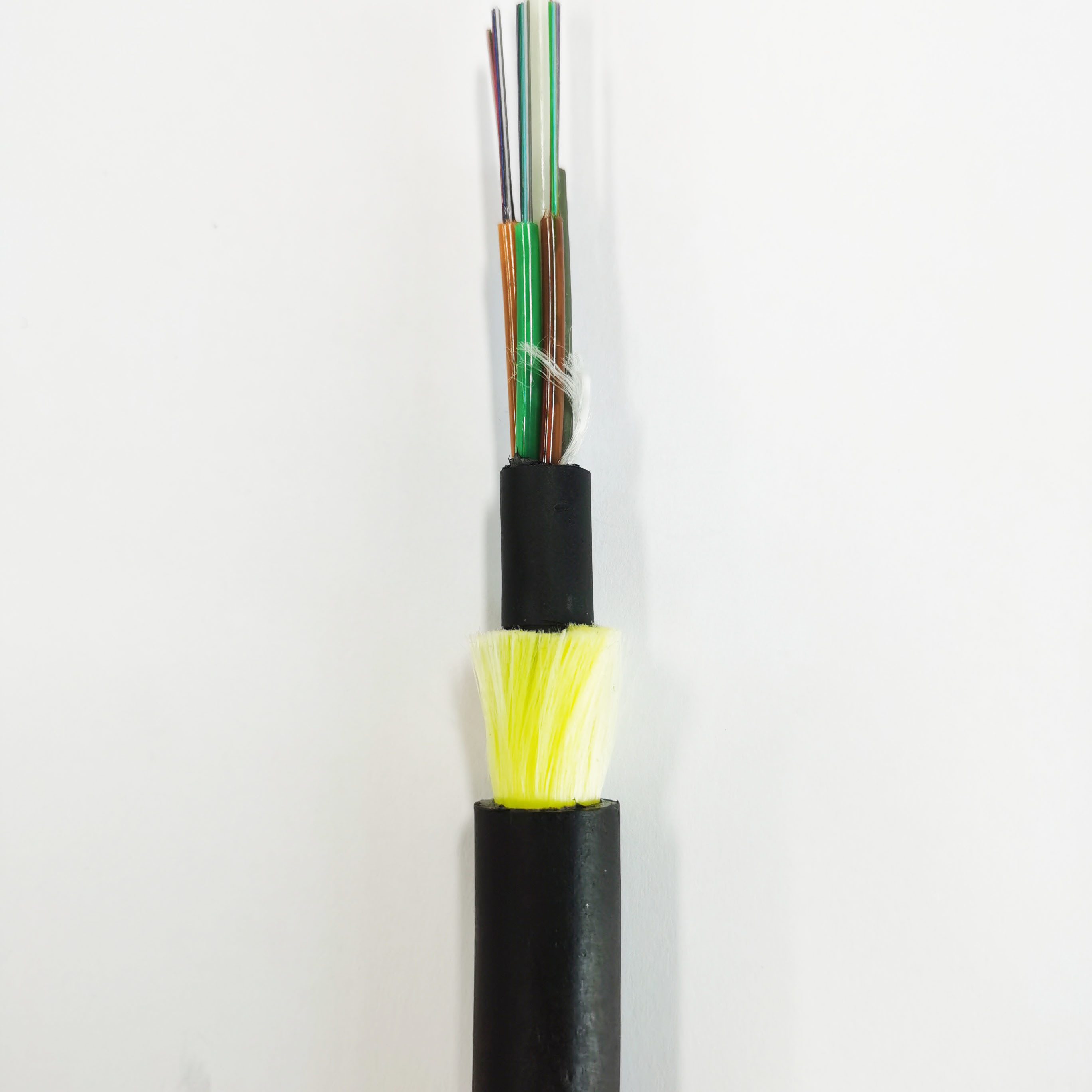

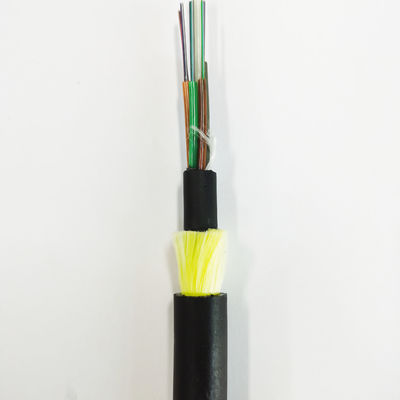

câble à fibre ADSS à simple gaine

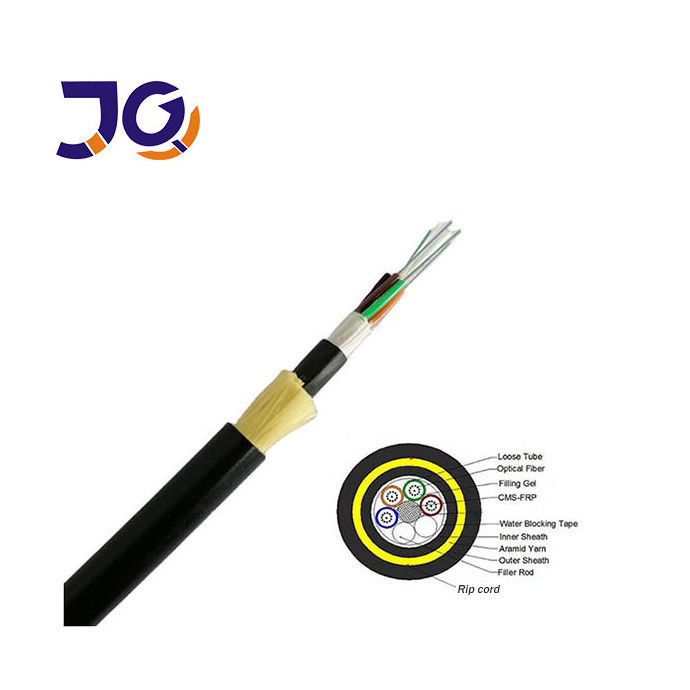

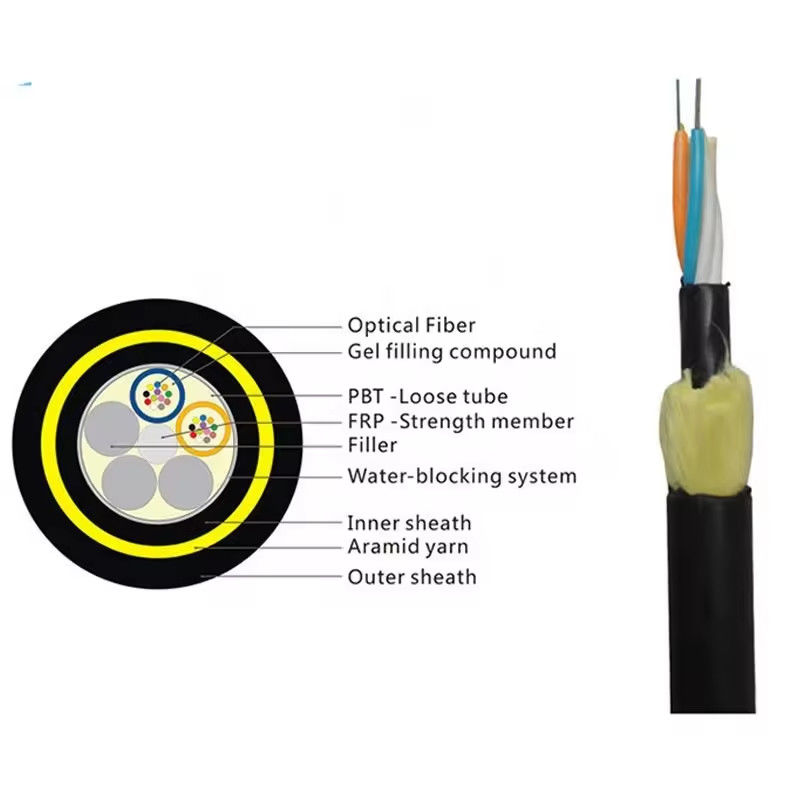

câble à fibre optique ADSS à double gaine
Emballage :
FAQ
1. Êtes-vous une société commerciale ou un fabricant ?
Nous sommes un fabricant avec plus de 10 ans d'expérience, spécialisé dans la R&D et la production de câbles à fibre optique, de câbles de raccordement, de cordons de raccordement, etc. Notre usine est située à Guangzhou—vous êtes invités à nous rendre visite à tout moment.
2. Comment garantissez-vous la qualité des produits ?
Chaque fibre est strictement testée avant expédition. Des échantillons gratuits sont disponibles sur confirmation du prix pour l'évaluation de la qualité.
3. Acceptez-vous les petites commandes ?
Oui, nous prenons en charge les commandes de petits volumes, en particulier pour les nouveaux projets clients. Nous pensons que les partenariats à long terme commencent souvent par de petites commandes.
4. Quel est votre délai de livraison ?
Généralement 3 à 7 jours ouvrables, selon la quantité commandée. Nous organiserons l'expédition rapidement une fois le paiement reçu.
5. Fournissez-vous des services OEM ?
Oui, l'OEM est pris en charge. Nous pouvons personnaliser les produits avec votre logo et répondre à vos exigences de conception spécifiques.
