Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Cable à fibre optique à 100 m de portée Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Contactez

Cable à fibre optique à 100 m de portée

Quantité de commande min : 1 km Détails d'emballage : Bourdon en bois
Délai de livraison : 5-8 jours ouvrables Conditions de paiement : L/C, T/T, Western Union
Capacité d'approvisionnement : 4500KM par mois
Lieu d'origine: Guangzhou, en Chine Nom de marque: JQ/OEM
Certification: ISO9001 ROHS CE-EMC FCC SDOC Numéro de modèle: ADSS-24B1

Détail Infomation
Type de fibre: YOFC ou Fiberhome sur demande Nombre de fibres: 4 -144 Noyau
Couleur: Noir, personnalisé Longueur: 2km ou longueur adaptée aux besoins du client
Matériau de la veste: PEBD/PEHD ou AT Nom: Câble à fibre optique ADSS
Membre de la force: Porteur axial de FRP Température de fonctionnement: -40 | +60 C
Coupe de cheveux: 50/100/200/300/400m Installation: Autoportante
Enveloppe extérieure: PE Structure de câble: Tubes ou rubans en vrac
Nombre de noyaux: 2-144 noyau Nom de câble: Câble optique aérien de la fibre ADSS
Couleur du câble: noir Méthode d'installation: L'appareil aérien
Fils à base d'aramide: Oui Modèle de câble: Câble à fibre optique ADSS
Matériel de force: Kevlar nombre de points forts: FRP, fil aramide Kevlar
Type de câble: Autoportant entièrement diélectrique Matériau de la gaine: PE/AT
Membre de la force: Fils de fibres textiles ou textiles Temps d'ascenseur: 25 ans
Application: Communication longue distance ou réseau d'accès
Mettre en évidence:

Cable à fibre optique ADSS à jaquette unique

,

Cable à fibre optique ADSS extérieur

,

Cable à fibre optique ADSS de portée de 100 m

Description de produit

Câble de communication à 24 fibres optiques AT/PE ADSS

Câble à fibre optique ADSS à 24 fibres autoportant et entièrement diélectrique avec une portée de 100 m



Description du produit

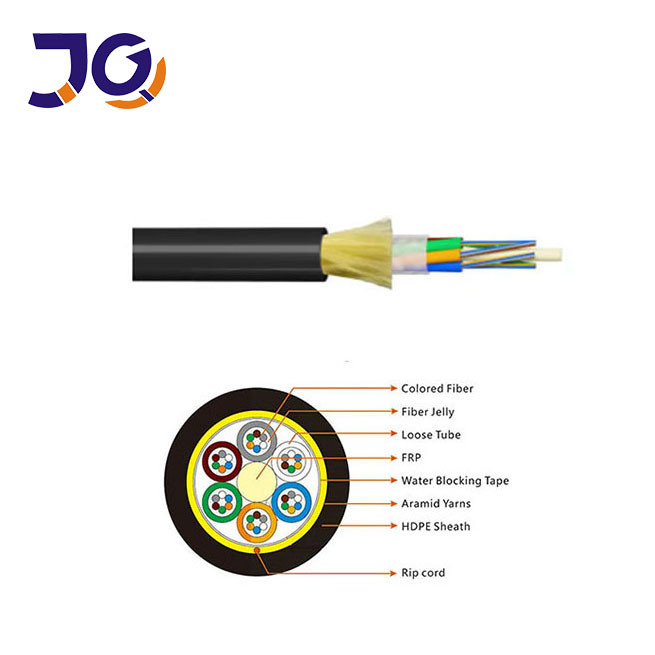

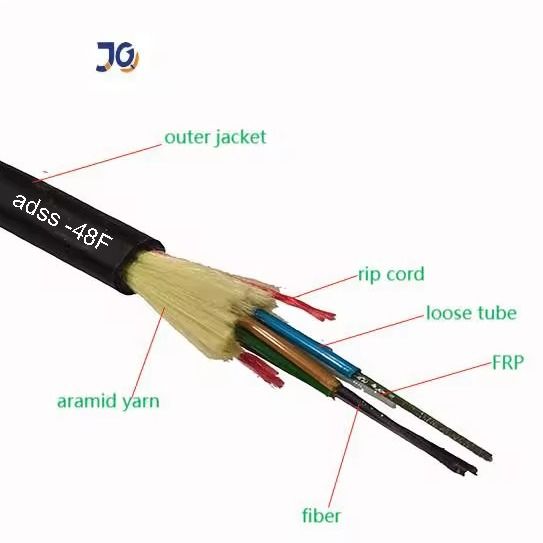

Le câble ADSS adopte une structure toronnée à tube lâche. Les fibres de 250μm sont logées dans des tubes lâches fabriqués à partir de matériaux plastiques à module élevé, qui sont remplis de gel bloquant l'eau. Ces tubes, ainsi que des tiges de remplissage, sont toronnés en hélice autour d'un noyau central de résistance non métallique en plastique renforcé de fibres (FRP), formant une structure de câble circulaire compacte. Le noyau est ensuite rempli d'un composé protecteur et recouvert d'une fine gaine intérieure en polyéthylène (PE). Une couche de fil d'aramide est appliquée sur la gaine intérieure pour fournir une résistance à la traction supplémentaire. Enfin, une gaine extérieure en PE ou anti-tracking (AT) est extrudée pour compléter le câble.



Cable à fibre optique à 100 m de portée 0

Cable à fibre optique à 100 m de portée 1



Caractéristiques

Pour garantir une excellente flexibilité, une résistance à l'écrasement et une étanchéité, le câble est doté d'un remplissage complet du noyau et d'un gel bloquant l'eau à l'intérieur des tubes lâches. Il offre une résistance mécanique fiable et des performances stables face aux variations de température. Les tubes lâches sont fabriqués en matériau résistant à la traction et à l'hydrolyse, tandis qu'un composé de remplissage spécialement formulé assure une protection essentielle des fibres. Une seule tige en FRP sert d'élément central de résistance non métallique.



Application

Convient à la méthode de pose aérienne

Température de stockage / de fonctionnement : -40℃~+70℃




Caractéristiques optiques

Articles Unité Spécification
G652D
Diamètre du champ modal 1310nm um 9.2±0.4
1550nm um 10.4±0.5
Diamètre de la gaine um 124.8±0.7
Non-circularité de la gaine %  ≤0.7
Erreur de concentricité cœur-gaine um  ≤0.5
Diamètre du revêtement um 245±5
Non-circularité du revêtement %  ≤6.0
Erreur de concentricité gaine-revêtement um  ≤12
Longueur d'onde de coupure du câble nm acc≤1260
Atténuation (max.) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22







Données techniques



Portée : 100m



sous 110kv



24 fibres



structurel

paramètre



Composants de résistance centrale : FRP



Diamètre : 1,5 mm



Tube lâche (rempli de gel)



Diamètre extérieur : 1,8 mm



Gaine intérieure PE



Épaisseur : 0,9 mm



gaine extérieure PE



Épaisseur : 1,8 mm



Technique

paramètre



diamètre extérieur du câble

10,0 mm



section transversale du câble



95,03 mm2



Modèle de fibre



G.652D



Poids du câble



85 kg/km



Résistance à la traction nominale (RTS)



10 kn



Tension minimale autorisée (MAT)



4kn



EDS



3.2kn



Module de Young



7.8 kn/mm2



Coefficient de dilatation thermique



1.810-6/°C



Résistance à l'écrasement



Long terme : 1100 n/100mm



Court terme : 2200 n/100mm



Rayon de courbure autorisé



Long terme (en fonctionnement) 220 mm



Court terme (lors de la pose) 360 mm



Câble à fibre optique ADSS à 4-144 fibres

Fibre

nombre

 Structure

Fibres

par tube

Tube lâche

diamètre

(mm)

Diamètre CSM

/diamètre du tampon (mm)

Épaisseur nominale

de la gaine extérieure (mm)

Diamètre du câble

(mm)

Câble

Poids

(kg/km)
4 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
6 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
8 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
12 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
24 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 83
36 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 84
48 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 93
72 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 95
96 1+8 12 2.2±0.1 3.0/3.9 1.7 12.5±0.5 122
144 1+12 12 2.2±0.1 3.5/6.4 1.7 15.5±0.5 185





Détail du paquet

Tambour en bois d'exportation, la longueur d'expédition normale du câble sera de 2 km ou 3 km.
D'autres longueurs sont également disponibles si l'acheteur le souhaite.

Type de câble                                             Tambour
Hauteur (mm) Largeur (mm) Diamètre intérieur (mm)

Longueur

(km)

 Type de tambour
ADSS-4 900 760 500 2 Tambour en contreplaqué
ADSS-6 900 760 500 2 Tambour en contreplaqué
ADSS-8 900 760 500 2 Tambour en contreplaqué
ADSS-12 900 760 500 2 Tambour en contreplaqué
ADSS-24 900 760 500 2 Tambour en contreplaqué
ADSS-36 900 760 500 2 Tambour en contreplaqué
ADSS-48 950 760 500 2 Tambour en contreplaqué
ADSS-72 950 760 500 2 Tambour en contreplaqué
ADSS-96 1000 760 500 2 Tambour en contreplaqué
ADSS-144 1200 760 500 2 Tambour en contreplaqué

Remarque : Habituellement, nous n'attachons le rapport d'essai que sur l'emballage, mais votre demande est également disponible.
Par exemple :
A. Nom de l'entreprise
B. Poids brut/net
C. Type de fibre
D. Longueur du câble

Cable à fibre optique à 100 m de portée 2





FAQ

1. Êtes-vous une société commerciale ou un fabricant ?
Nous sommes un fabricant professionnel avec plus de 10 ans d'expérience, spécialisé dans la R&D et la production de câbles à fibre optique, de câbles de raccordement, de cordons de raccordement, etc. Notre usine est située à Guangzhou — vous êtes invités à nous rendre visite.

2. Comment la qualité du produit est-elle assurée ?
Toutes les fibres sont soumises à des tests stricts avant la livraison. Après avoir confirmé le prix, vous pouvez demander des échantillons gratuits pour évaluer notre qualité.

3. Acceptez-vous les petites commandes ?
Oui, nous prenons en charge les petites commandes, en particulier pour les nouveaux projets. Nous comprenons que les grandes entreprises commencent souvent petit.

4. Quel est votre délai de livraison ?
Normalement 3 à 7 jours ouvrables, selon la quantité commandée. Nous organiserons l'expédition rapidement après réception de votre paiement.

5. Proposez-vous des services OEM ?
Oui, l'OEM est disponible. Nous pouvons imprimer votre logo et personnaliser les produits en fonction de vos idées.
