Cable à fibre optique ADSS Tout électrique autoportant non métallique Installation aérienne

Quantité de commande min : 1 km Détails d'emballage : Bourdon en bois
Délai de livraison : 5 à 8 jours ouvrables Conditions de paiement : L/C, T/T, Western Union
Capacité d'approvisionnement : 4500KM par mois
Lieu d'origine: - Je ne sais pas. Nom de marque: JQ/OEM
Certification: ISO9001 ROHS CE-EMC FCC SDOC Numéro de modèle: ADSS-24B1

Détail Infomation

Type de fibre: YOFC ou Fiberhome sur demande Nombre de fibres: 4 -144 Noyau
Couleur: Personnalisé Longueur: 2km ou longueur adaptée aux besoins du client
Matériau de la veste: PE ou HDPE Nom: Câble à fibre optique ADSS
Membre de la force: Membre central de la résistance du fil de verre FRP température de fonctionnement: -40 | +60 C
Coupe de cheveux: 50/100/200/300/400m Installation: Autoportante
Nombre de conducteurs: 4 à 98 Modèle NO: ADSS 72cœur
En amour: Je ne veux pas. Matériau de la gaine intérieure: PE/AT
Pose de la méthode: Frais généraux Matériau de la gaine: PTFE MDPE ((Vêtement double)
Numéro de fibres: 4 - 288 Les fibres Nombre de fibre: 8 Noyau G.652D
Le mode: Mode unique Durée de vie: Plus de 20 ans
Statut d'échantillon: En stock nombre de points forts: FRP, fil aramide Kevlar
Les noyaux: 6 à 144 MSC: FRP
Mettre en évidence:

Tous les câbles à fibre optique ADSS diélectriques

,

Cable à fibre optique ADSS non métallique

,

Installation aérienne du câble à fibre optique ADSS

Description de produit

Cable de communication 24 cœurs AT/PE ADSS câble à fibre optique

Tout électrique auto supportant 24 noyau ADSS câble à fibre optique avec 100m Span



Description du produit

Je suis désolée.Construction de câbles ADSS:Je suis désolée.

  1. Je suis désolée.Assemblage du noyau de fibreJe suis désolée.

    • fibres de 250 μm placées dans des tubes en plastique en vrac à haut module
    • Tubes remplis de composés gélifiés étanches
  2. Je suis désolée.Renforcement centralJe suis désolée.

    • Noyau FRP (plastique renforcé de fibres) servant de composant de résistance non métallique
    • Configuration de tubes en filets formant un noyau circulaire compact
  3. Je suis désolée.Couches de protectionJe suis désolée.

    • Enveloppe intérieure: revêtement en polyéthylène (PE) fin
    • Couche de résistance: renforcement de fils d'aramide
    • Enveloppe extérieure: PE ou matériau anti-suivi (AT)





Cable à fibre optique ADSS Tout électrique autoportant non métallique Installation aérienne 0

Cable à fibre optique ADSS Tout électrique autoportant non métallique Installation aérienne 1



Caractéristiques

Caractéristiques du câble

Performance mécanique
Conception résistante à l'écrasement avec structure flexible
Membre central de résistance unique FRP
Protection contre l'eau

Étanchéité à double couche:
• Remplissage du noyau à 100%
• Composé hydrophobe à tubes en vrac
Les avantages matériels

Tubes à haute résistance résistantes à l'hydrolyse
Propriétés mécaniques stables à température
Protection par fibres

Composé de remplissage spécialisé pour le blindage par fibres optiques



Application du projet

Convient pour la pose aérienne

Température de stockage / de fonctionnement: -40°C à +70°C




Caractéristiques optiques

Les postes Unité Spécification
G652D
Diamètre du champ de mode 1310 nm Je ne sais pas. 9.2±0.4
1550 nm Je ne sais pas. 10.4±0.5
Diamètre du revêtement Je ne sais pas. 124.8±0.7
Non-circulaire du revêtement %  0.7
Erreur de concentricité du revêtement du noyau Je ne sais pas.  0.5
Diamètre du revêtement Je ne sais pas. 245±5
Couche non circulaire %  6.0
Erreur de concentricité de revêtement-couchage Je ne sais pas.  12
Longueur d'onde de coupure du câble Nm acc≤1260
Attenuation (max.) 1310 nm dB/km 0.36
1550 nm dBkm 0.22







Données techniques



Durabilité: 100 m



inférieure à 110kv



24 cœurs



structureux

paramètre



Composants de résistance centrale: FRP



Diamètre: 1,5 mm



Tubes en vrac (remplies de gelée)



Diamètre extérieur:1.8 mm



Enveloppe intérieure PE



Épaisseur: 0,9 mm



enveloppe extérieure PE



Épaisseur:1.8 mm



Le secteur privé

paramètre



diamètre extérieur du câble

10.0 mm



surface de la section transversale du câble



950,03 mm2



Modèle de fibre



G.652D



Poids du câble



85 kg/km



Résistance à la traction nominale (RTS)



10 kn



Tension minimale autorisée (MAT)



4kn



Système de détection



3.2kn



Module de Young



7.8 kn/mm2



Coefficient de dilatation thermique



1.810-6/°C



Résistance à la croupe



À long terme:1100 n/100 mm



à court terme:2200 n/100 mm



Radius de courbure autorisé



Long terme (en cours de route) 220 mm



Temps court (lors de la pose) 360 mm



4-144 câble à fibre optique ADSS au cœur

Les fibres

compte

La structure

Produits à base de fibres

par tube

Tubes détachées

diamètre

(mm)

Diamètre du MCS

/diamètre de la plaque (mm)

Épaisseur nominale

d'une longueur n'excédant pas 5 mm

Diamètre du câble

(mm)

Les câbles

Le poids

(kg/km)

4 1 + 6 4 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 81
6 1 + 6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 81
8 1 + 6 4 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 82
12 1 + 6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 82
24 1 + 6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 83
36 1 + 6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 84
48 1 + 6 12 2.2 ± 0.1 2.6/2.6 1.7 11.1 ± 0.5 93
72 1 + 6 12 2.2 ± 0.1 2.6/2.6 1.7 11.1 ± 0.5 95
96 1 + 8 12 2.2 ± 0.1 3.0/3. Je vous en prie.9 1.7 12.5 ± 0.5 122
144 1 + 12 12 2.2 ± 0.1 3.5/6.4 1.7 15.5 ± 0.5 185

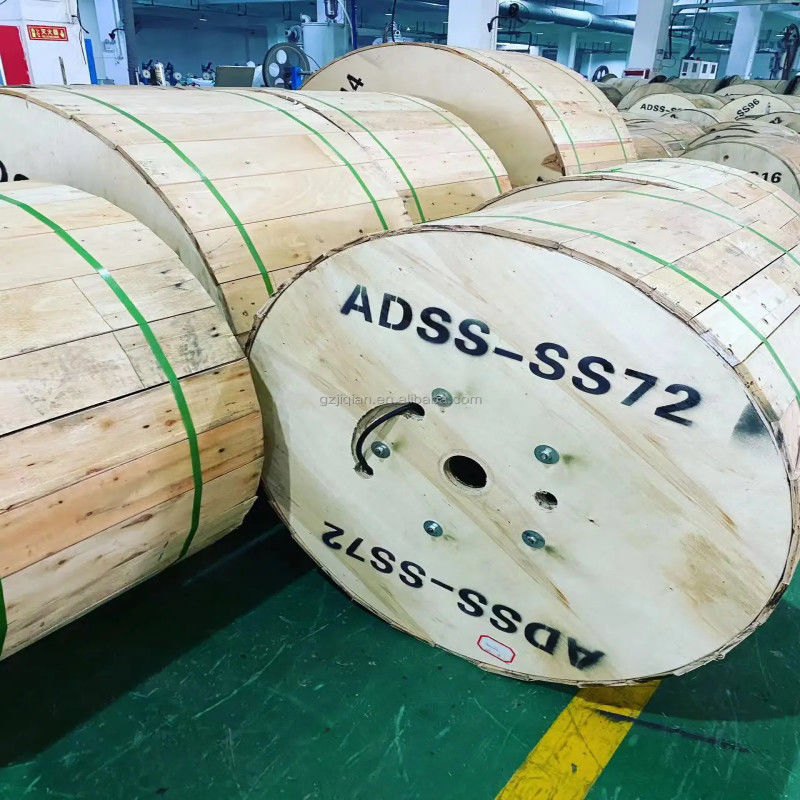

Détails du colis

La longueur normale du câble sera de 2 ou 3 km.
D'autres longueurs sont également disponibles si l'acheteur le souhaite.

Type de câble Le tambour
La taille (mm) Largeur (mm) Diamètre intérieur (mm)

Longueur

(km)

Type de tambour
Réglage de la fréquence 900 760 500 2 Tambours en bois contreplaqué
Le système ADSS-6 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 900 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 950 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 950 760 500 2 Tambours en bois contreplaqué
Le système d'avertissement 1000 760 500 2 Tambours en bois contreplaqué
Le code de l'ADSS-144 est le suivant: 1200 760 500 2 Tambours en bois contreplaqué

Note: Habituellement, nous joignons uniquement le rapport d'essai sur l'emballage, mais votre demande est également disponible.
Par exemple:
A. Nom de la société
B.Poids brut/poids net
C.Typ de fibre
D.Longeur du câble

Cable à fibre optique ADSS Tout électrique autoportant non métallique Installation aérienne 2





Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes le fabricant avec une expérience de 10 ans, nous sommes spécialisés dans la recherche, le développement et la production
Notre usine est située dans la ville de Guangzhou, bienvenue à nous rendre visite!

2- À propos de la qualité?
Nous allons livrer avant de tester toutes les fibres quand la production est terminée.
Après confirmation du prix, vous pouvez demander des échantillons gratuits pour vérifier notre qualité.

3- Vous acceptez les petites commandes?
Nous soutenons les nouveaux projets de nos clients, car nous savons que les affaires sont toujours de petites commandes.

4Quel est votre délai de livraison?
Habituellement environ 3-7 jours ouvrables, cela dépend principalement de la quantité de commande.
Mais soyez assuré que nous organiserons vos marchandises dès que vous aurez payé.

5Vous acceptez le service OEM?
Nous pouvons imprimer votre logo sur le produit, toute idée est disponible.
