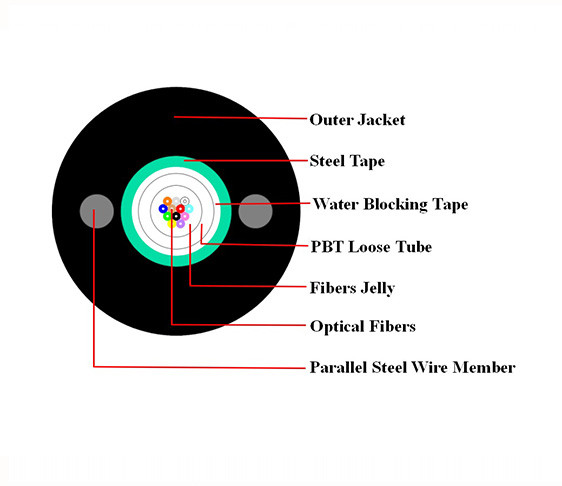

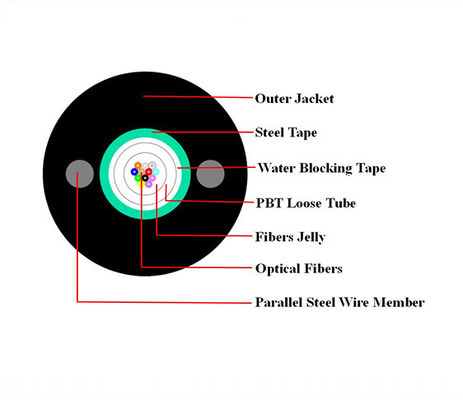

SM câble à fibre optique extérieur mono-mode GYXTW53 GYXTW câble à fibre optique multimode OM3 12 cœurs
Membre de la force:
Fil d'acier incorporé de 1,0 mm ou 0,7 mm

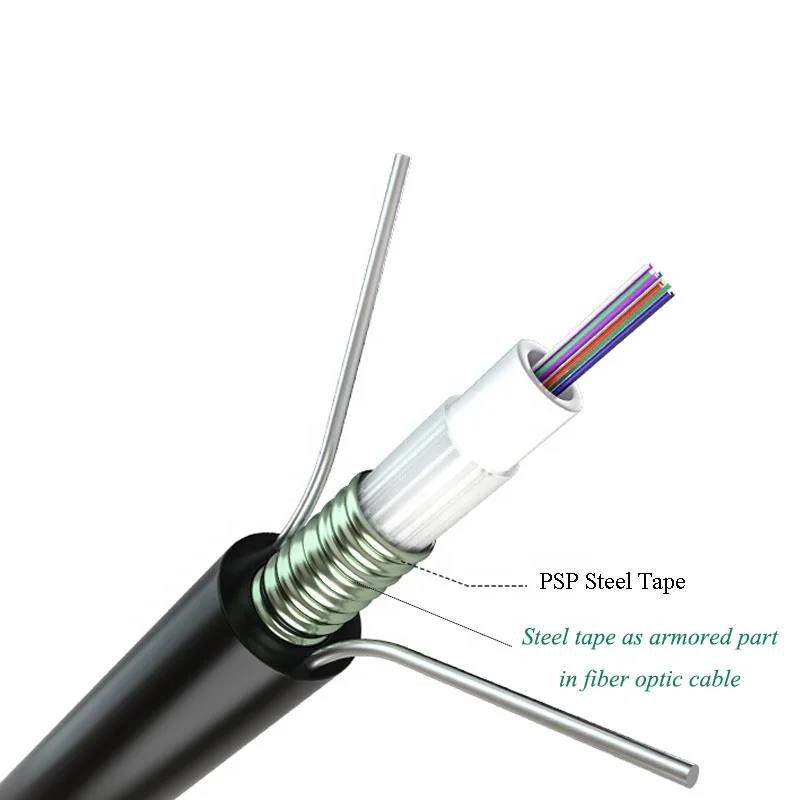

Une armure:
Tape ondulée en acier (PSP)
2 à 24 fibres
Tuyaux simples remplis de gel
Je vous en prie.
Polyéthylène (PE) noir résistant aux UV et à l'humidité.
Caractéristiques
Tubes centrales de câbles extérieurs en fibre GYXTW
* Bonne performance mécanique et à température
* Tubes en vrac à haute résistance résistant à l'hydrolyse
* Les composés de remplissage spéciaux des tubes assurent une protection critique des fibres
* Résistance à l'écrasement et souplesse
*PSP améliorant la résistance à l'humidité
* Deux fils d'acier parallèles assurent la résistance à la traction
* Petit diamètre, poids léger et installation conviviale
* Longue durée de livraison
Performance de la fibre optique câbléePerformance de la fibre optique câblée (UIT-T Rec. G.652D)
|
Nom de l'article
|
Spécification
|
|
Type de fibre
|
Mode unique
|
|
Matériau de fibres
|
Silice dopée
|
|
Coefficient d'atténuation
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm
|
≤ 0,36 dB/km
≤ 0,35 dB/km
≤ 0,22 dB/km
≤ 0,25 dB/km
|
|
Discontinuité des points
|
≤ 0,05 dB
|
|
Longueur d'onde de coupure du câble
|
≤ 1260 nm
|
|
Longueur d'onde à dispersion zéro
|
1300 à 1324 nm
|
|
Pente à dispersion nulle
|
Le nombre de cycles est calculé en fonction de la fréquence de l'aéronef.
|
|
Dispersion chromatique
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm
|
Le nombre de points de contact est calculé en fonction de l'échantillon.
Le nombre de points de contact est le plus élevé possible.
Le nombre de points de contact est déterminé en fonction de l'échantillon.
Le nombre de points de contact est calculé en fonction de l'échantillon.
|
|
Le PMD
|
≤ 0,2 ps/km1⁄2
|
|
Diamètre du champ de mode @ 1310 nm
|
(8,6 à 9,5) ± 0,6 μm
|
|
Erreur de concentricité du noyau / du revêtement
|
≤ 0,6 μm
|
|
Diamètre du revêtement
|
125.0 ± 1 μm
|
|
Non-circulaire du revêtement
|
≤ 1,0%
|
|
Diamètre du revêtement primaire
|
245 ± 10 μm
|
|
Niveau de l'essai de preuve
|
100 kpsi (= 0,69 Gpa), 1%
|
|
Dépendance de la température
0°C à +70°C @ 1310 et 1550 nm
|
≤ 0,1 dB/km
|
Caractéristiques optiques
|
|
|
|
|
|
|
|
|
|
|
Le B1.1:Fibres traditionnelles
|
|
|
B2:Déplacement de la dispersion nulle
|
|
|
Le B1.2:longueur d'onde de coupure déplacée
|
|
|
B4:Données techniques principales pour les fibres mono-mode décalées à dispersion positive
|
|
|
|
N.O.
|
Résistance à la traction minimale autorisée (N)
|
La charge de concassage minimale autorisée ((N/100m)
|
Radius de courbure minimum (mm)
|
Température de stockage
|
|
|
(MM)
|
(KG)
|
à court/long terme
|
à court/long terme
|
à court/long terme
|
(°C)
|
|
2
|
8.0
|
70
|
1500/600
|
1 000 à 300
|
20D/10D
|
-40 à +60
|
|
4
|
8.0
|
70
|
1500/600
|
1 000 à 300
|
20D/10D
|
-40 à +60
|
|
6
|
8.0
|
70
|
1500/600
|
1 000 à 300
|
20D/10D
|
-40 à +60
|
|
8
|
8.0
|
70
|
1500/600
|
1 000 à 300
|
20D/10D
|
-40 à +60
|
|
10
|
8.0
|
70
|
1500/600
|
1 000 à 300
|
20D/10D
|
-40 à +60
|
|
12
|
8.0
|
70
|
1500/600
|
1 000 à 300
|
20D/10D
|
-40 à +60
|
|
24
|
9.0
|
95
|
1500/600
|
1 000 à 300
|
20D/10D
|
-40 à +60
|
Différents diamètres différentes couleurs peuvent être personnalisés, Bienvenue à votre enquête!

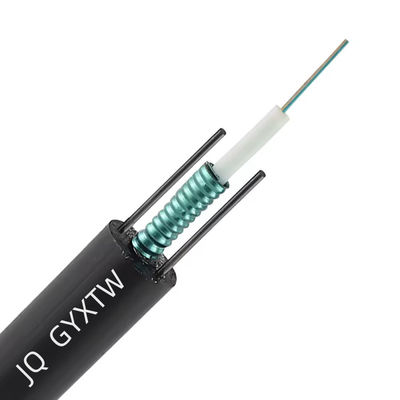

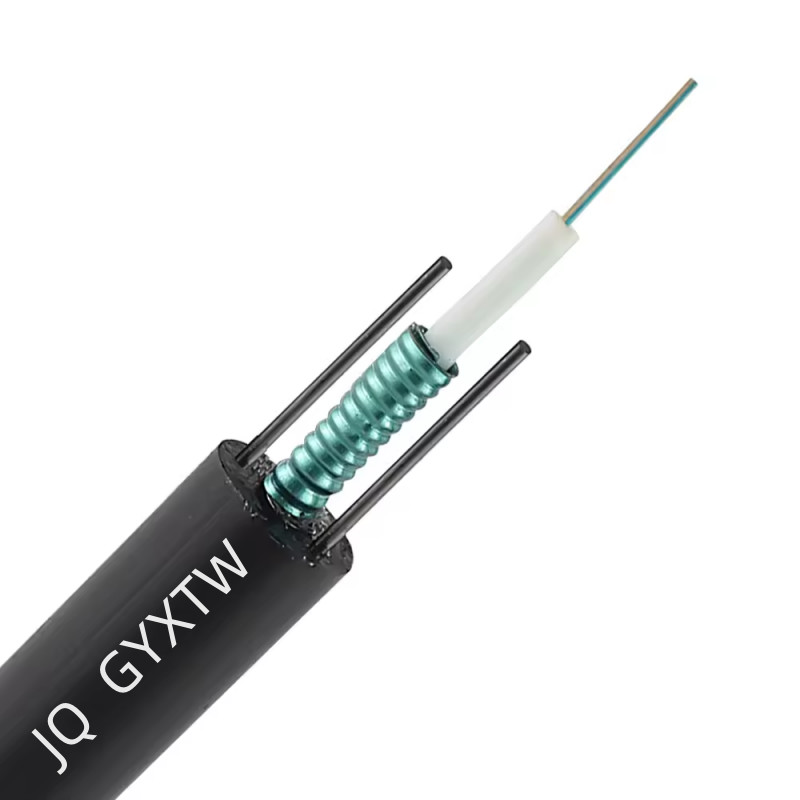

câble à fibre optique GYXTW
OD :6 mm 7 mm 8 mm
Prise en charge de la personnalisation
Application du projet
Convient pour les conduits / antennes
Température de stockage / de fonctionnement: -40°C à +70°C
Emballage et livraison

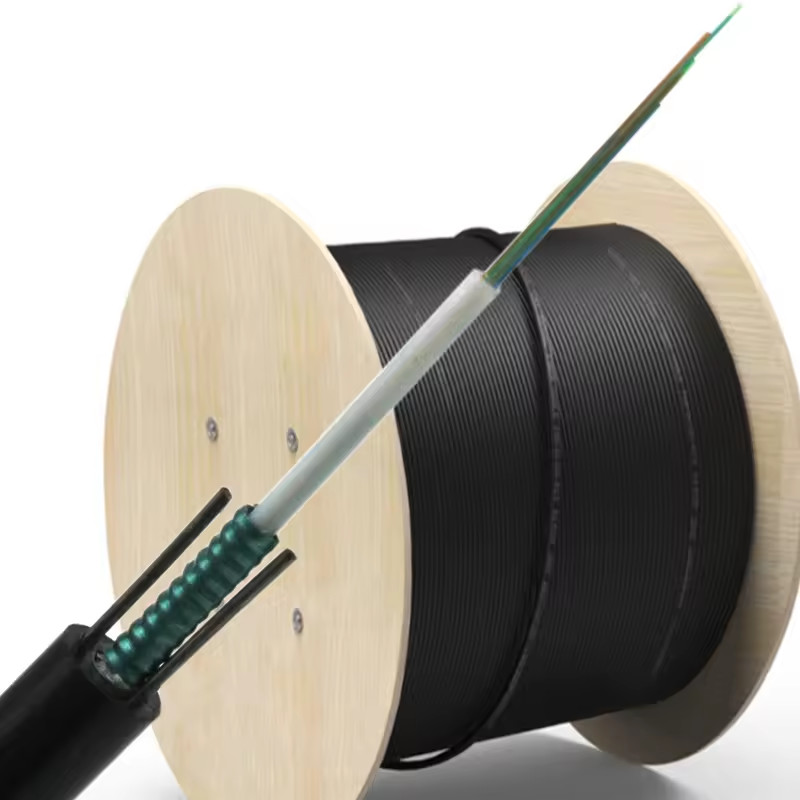

1/2/3/4/5 km dans un tambour en bois,jours de livraison: 5 à 8 jours ouvrables
