GYTA53 Cable à fibre optique 48 96 noyau en aluminium blindé conduit d'enterrement direct
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
Quantité de commande min : | 5 kilomètres | Détails d'emballage : | tambour de fer |
---|---|---|---|
Délai de livraison : | 6 jours | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 200 km par jour |
Lieu d'origine: | La Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001, FCC, ROHS/CCC | Numéro de modèle: | MGTSV |
Détail Infomation |
|||
Couleur: | /blue noir | Veste metarial: | LSZH (halogène à faible teneur en fumée) |
---|---|---|---|
Membre de la force: | Fil d'acier | Nombre de fibres: | 2-288 noyaux |
Installation: | tuyauterie et souterraine | Échantillon: | - Oui, oui. |
Nom du produit: | câble à fibre optique minière | tambour de câble: | 3 km |
Type de fibre: | G652D unimodal | ||
Mettre en évidence: | Cable à fibre optique blindé,Le câble à fibre optique MGTSV,Câble à fibre optique ignifuge |
Description de produit
Description du produit

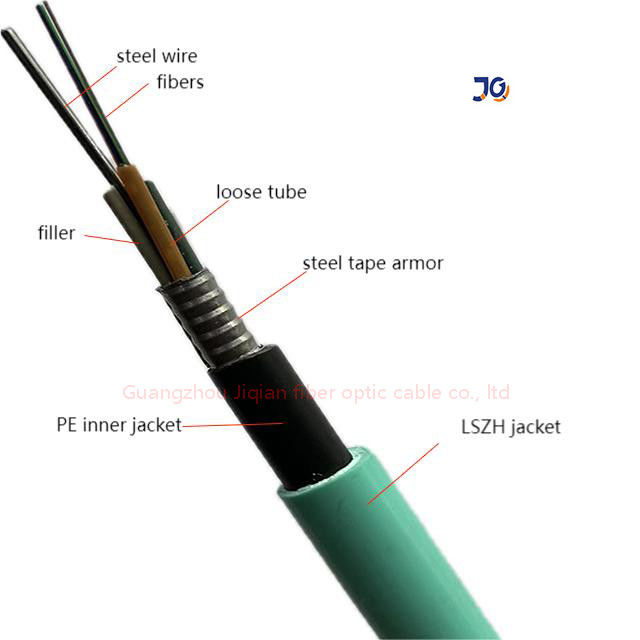

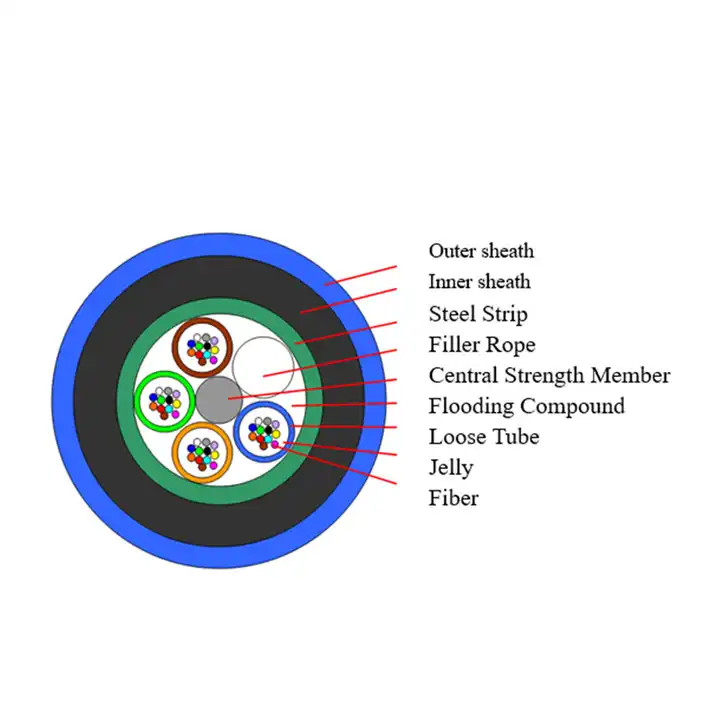

▶ La structure du câble optique de communication ignifuge MGTSV est de placer une fibre optique de 250um dans une pochette lâche faite d'un matériau à haut module,et la pochette est remplie de composés imperméablesPour les câbles optiques avec quelques noyaux, une couche de polyéthylène (PE) doit être extrudée en dehors du noyau de renforcement métallique.La manche lâche (et la corde de remplissage) est tordue autour du centre pour renforcer le noyau pour former un noyau de câble compact et rondAprès avoir enveloppé verticalement la courroie en acier recouverte de plastique à double face (PSP), une couche de gaine intérieure en PE est extrudée,et puis une couche de revêtement extérieur en PVC bleu ignifuge est pressée dans un câble.
Le câble optique minier MGTSV hérite non seulement de toutes les propriétés des câbles à fibre optique, mais a également ajouté de nombreuses propriétés spéciales en raison des exigences particulières de l'industrie minière du charbon.En cas d'accidentL'administration de surveillance de la sécurité de la production du charbon exige que tous les produits utilisés dans les mines de charbon,y compris les câbles optiques de communicationLe produit est certifié pour la sécurité du charbon et le logo minier est utilisé.
Caractéristiques
▶
1Il a de bonnes propriétés mécaniques et de température.
2Le matériau de l'enveloppe en lui-même est résistant à l'eau et à une résistance élevée.
3Le tube est rempli d'une pâte spéciale, qui offre une protection essentielle à la fibre optique.
4- Une bonne rétention de pression.
5La bande d'acier enduite de plastique à double face (PSP) imprime la capacité de résistance à l'humidité des câbles optiques et joue le rôle d'anti-souris.
Le PVC ignifuge est nécessaire pour le revêtement mécondary, de sorte que le câble optique a un bon effet ignifuge.
Applications:
▶
Mines de charbon, mines d'or, mines de fer et autres
Rétardant de flamme et autres câbles optiques régionaux de communication.
Caractéristiques optiques
Les postes | Unité | Spécification | |
G652D | |||
Diamètre du champ de mode | 1310 nm | Je ne sais pas. | 9.2±0.4 |
1550 nm | Je ne sais pas. | 10.4±0.5 | |
Diamètre du revêtement | Je ne sais pas. | 124.8±0.7 | |
Non-circulaire du revêtement | % | ≤0.7 | |
Erreur de concentricité du revêtement du noyau | Je ne sais pas. | ≤0.5 | |
Diamètre du revêtement | Je ne sais pas. | 245±5 | |
Couche non circulaire | % | ≤6.0 | |
Erreur de concentricité de revêtement-couchage | Je ne sais pas. | ≤12 | |
Longueur d'onde de coupure du câble | Nm | acc≤1260 | |
Attenuation (max.) | 1310 nm | dB/km | ≤0.36 |
1550 nm | dBkm | ≤0.22 |
Paramètres techniques
Les fibres Le comte |
Diamètre (MI) |
Le poids (KG/KMI) |
Radius de courbure min. | Mlin.Tension (N) |
Crush (N/100 MMl) |
|||
Statique | Dynamique | À long terme | À court terme | À long terme | À court terme | |||
2 à 30 | 11.5 | 245 |
10
|
20
|
4000 | 10000 | 3000 | 5000 |
32 à 36 | 11.8 | 252 | 4000 | 10000 | 3000 | 5000 | ||
38 à 60 | 12.5 | 275 | 4000 | 10000 | 3000 | 5000 | ||
62 à 72 | 12.8 | 285 | 4000 | 10000 | 3000 | 5000 | ||
74 à 96 | 13.5 | 295 | 4000 | 10000 | 3000 | 5000 | ||
98 à 120 | 14.8 | 305 | 4000 | 10000 | 3000 | 5000 | ||
122-144 | 15.6 | 315 | 4000 | 10000 | 3000 | 5000 | ||
146-216 | 17.5 | 345 | 4000 | 10000 | 3000 | 5000 | ||
218 à 240 | 18.8 | 365 | 4000 | 10000 | 3000 | 5000 | ||
242 à 288 | 20.5 | 395 | 4000 | 10000 | 3000 | 5000 |
Conseils: toutes les données ablove sont une référence à notre usine, s'il vous plaît contacter Philip pour plus de détails, WA:008613422342788

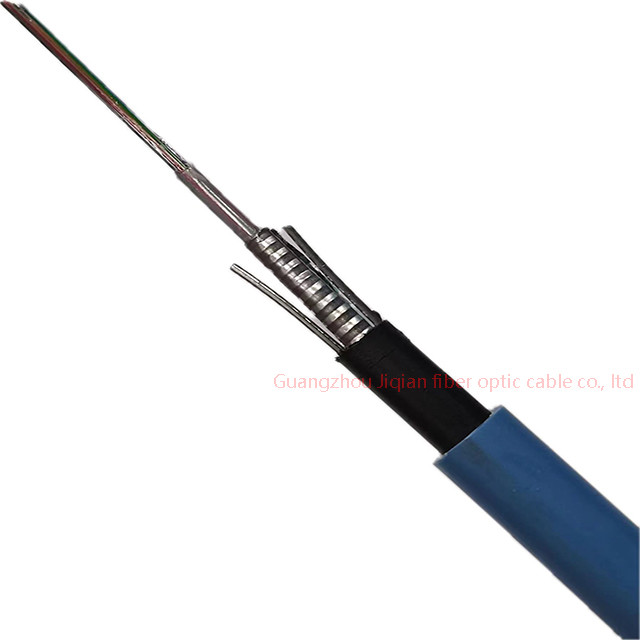

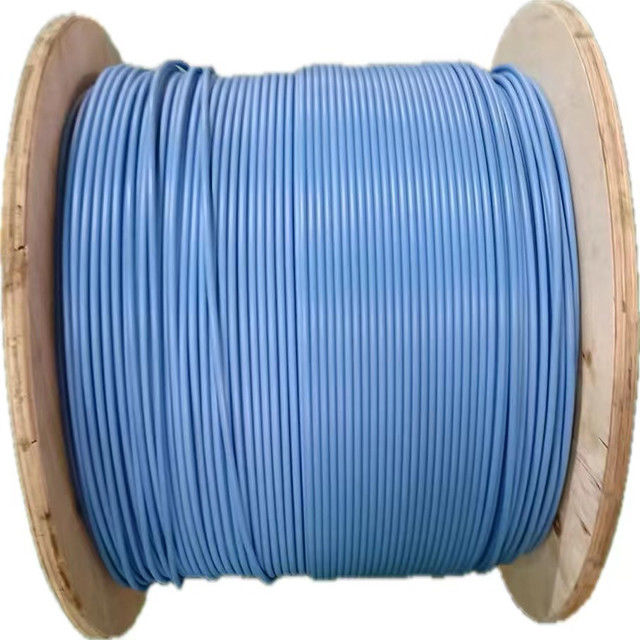

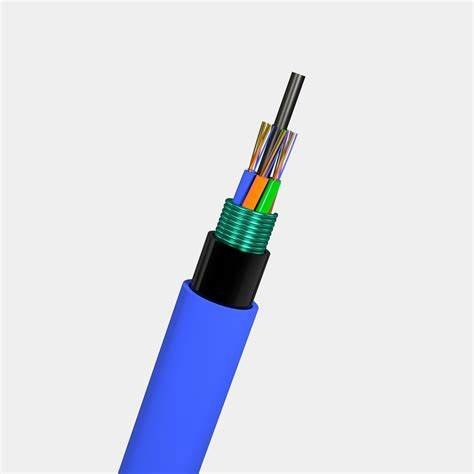

Des photos détaillées du produit
Application dans le secteur minier

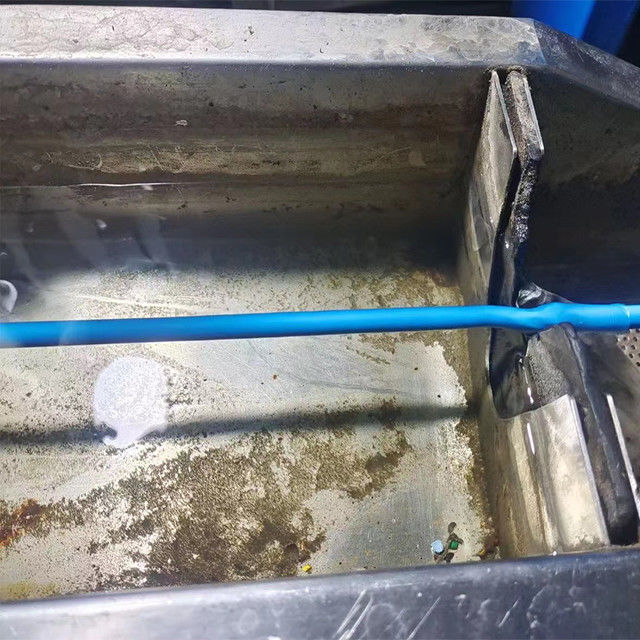

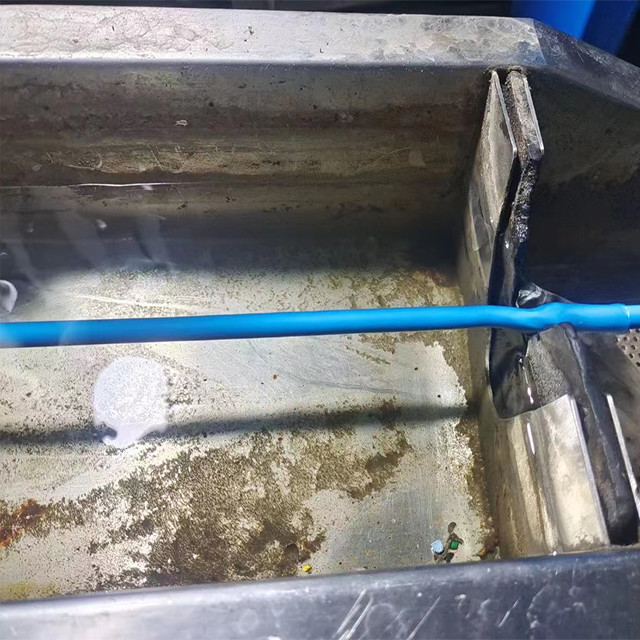

spectacles d'usine
Questions fréquentes
Q1: Comment est la garantie pour les produits?
A: 10 ans, et entretien à vie
Q2: Pouvons-nous faire OEM pour les produits?
R: Oui, nous pouvons imprimer votre logo ou votre étiquette sur les produits ou sur la boîte.
Q3: Pouvez-vous fournir des échantillons gratuits?
A: vous pouvez obtenir des échantillons gratuits de ma société.
Q4: Êtes-vous direct de l'usine?
A: nous sommes un fabricant de câbles professionnel, spécialisé dans les câbles à fibre optique, tels que ADSS, Nos produits sont principalement exportés vers l'Europe, l'Amérique du Sud et certains autres pays et régions.
