Description de produit
Cable à fibre optique blindée en extérieur à 48 cœurs GYTS G652D en mode unique
Spécification
Modèle: GYTS-48B1.3
Fibre: SM G652D
Blindé: ruban d'acier
Diamètre de la veste: 9 mm
Matériau de la veste: HDPE
Longueur du câble: 4 km/tambour
Spécification simple:
Longueur d'onde d'essai: 1310/1550 nm
à 1310 nm: ≤ 0,35 dB
à 1550 nm:≤0.23 dB
Caractéristiques optiques:
| |
|
G.652D |
50/125 μm |
62.5/125μm |
| Attenuation (+20°C) |
@850nm |
|
≤ 3,0 dB/km |
≤ 3,0 dB/km |
| @1300nm |
|
Le niveau d'humidité de l'air est de 0,8 dB/km. |
Le niveau d'humidité de l'air est de 0,8 dB/km. |
| @1310nm |
≤ 0,36 dB/km |
|
|
| @1550nm |
≤ 0,22 dB/km |
|
|
| Largeur de bande (classe A) |
@850nm |
|
≥ 500 MHz·km |
≥ 200 MHz·km |
| @1300nm |
|
≥ 1000 MHz·km |
≥ 600 MHz·km |
| Aperture numérique |
|
0.200±0.015NA |
0.275 ± 0,15 NA |
| Coupe du câble Longueur d'onde |
≤ 1260 nm |
|
Mode unique et mode multi, jusqu'à 288 cœurs Bienvenue à votre enquête!
Température de fonctionnement: -20°C à +60°C
Autres modèles disponibles (gilet simple ou double) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F.
A de bonnes propriétés mécaniques et des caractéristiques de température.
Le matériau du tube en lui-même a une bonne résistance à l'eau et une résistance élevée.
Le tube est rempli d'une graisse spéciale pour protéger la fibre.
La structure de câble compacte spécialement conçue empêche efficacement le retrait du boîtier.
La veste en PE a une excellente résistance aux rayons UV,assurer les performances imperméables du câble.
Le tube est rempli d'un composé imperméable.

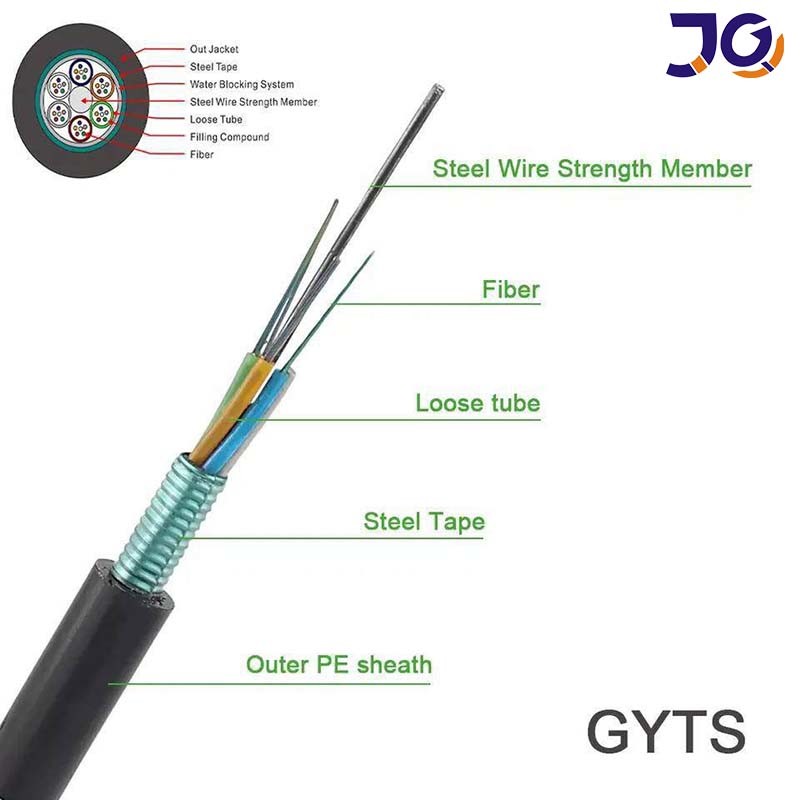

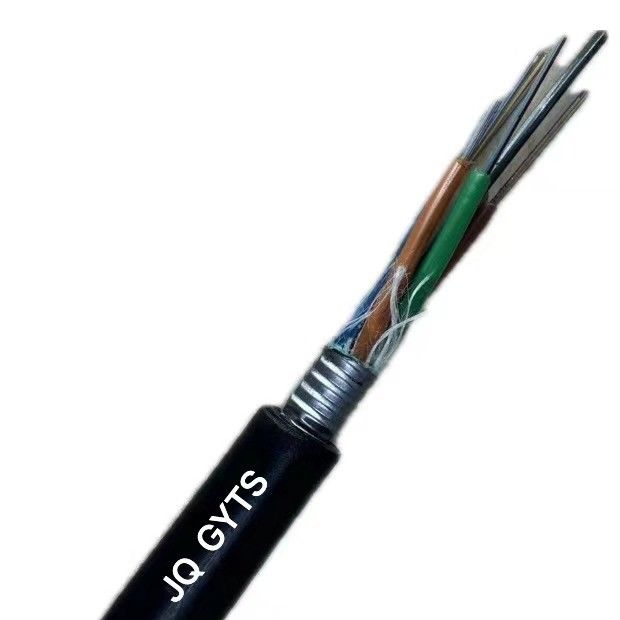

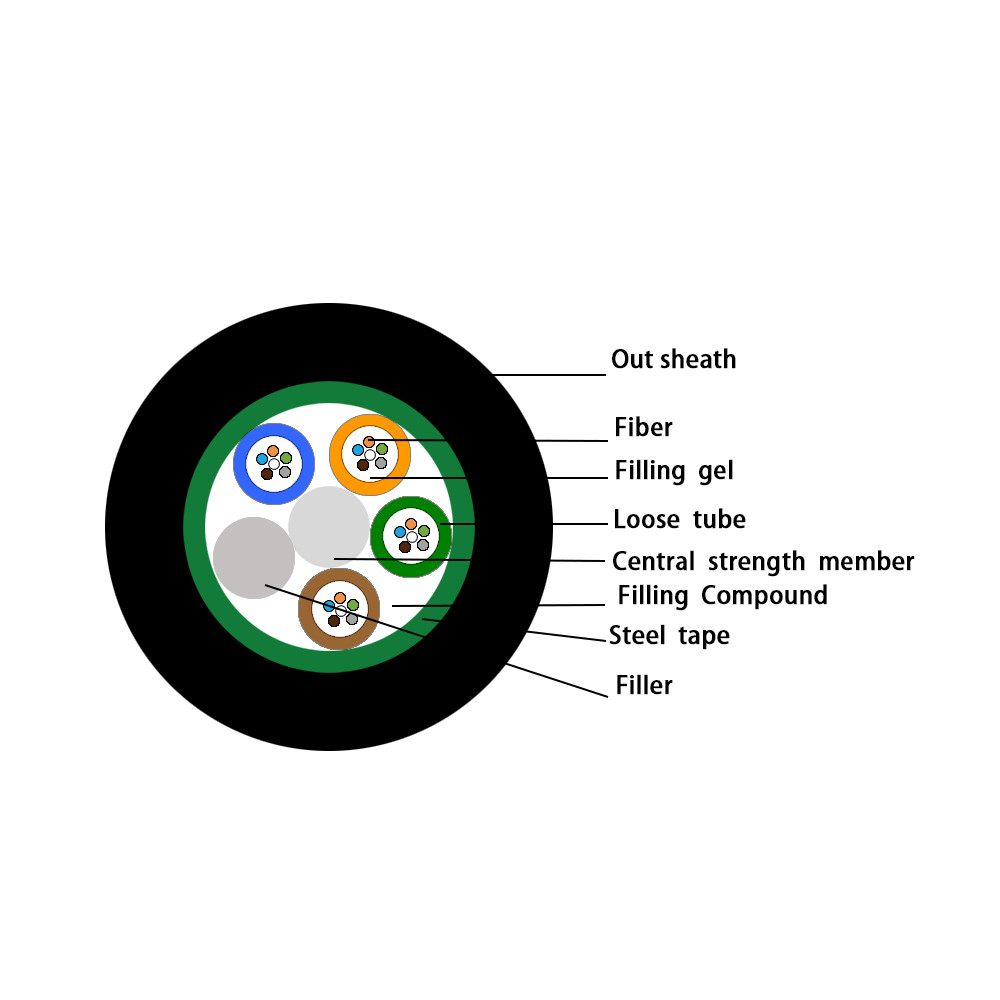

Image du câble
Caractéristiques optiques
| Les postes |
Unité |
Spécification |
| G652D |
| Diamètre du champ de mode |
1310 nm |
Je ne sais pas. |
9.2±0.4 |
| 1550 nm |
Je ne sais pas. |
10.4±0.5 |
| Diamètre du revêtement |
Je ne sais pas. |
124.8±0.7 |
| Non-circulaire du revêtement |
% |
≤0.7 |
| Erreur de concentricité du revêtement du noyau |
Je ne sais pas. |
≤0.5 |
| Diamètre du revêtement |
Je ne sais pas. |
245±5 |
| Couche non circulaire |
% |
≤6.0 |
| Erreur de concentricité de revêtement-couchage |
Je ne sais pas. |
≤12 |
| Longueur d'onde de coupure du câble |
Nm |
acc≤1260 |
| Attenuation (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Paramètres techniques
Les fibres
Le comte |
Diamètre
(MI) |
Le poids
(KG/KMI) |
Radius de courbure min. |
Mlin.Tension
(N) |
Crush
(N/100 MMl) |
| Statique |
Dynamique |
À long terme |
À court terme |
À long terme |
À court terme |
| 2 à 30 |
9.8 |
95 |
10
Les temps
de
Diamètre
|
20
Les temps
de
Diamètre
|
1500 |
600 |
1000 |
300 |
| 32 à 36 |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38 à 60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| 62 à 72 |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74 à 96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| 98 à 120 |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218 à 240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242 à 288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
Application du projet
Convient à une application externe dans les conduits et les antennes
Emballage et livraison

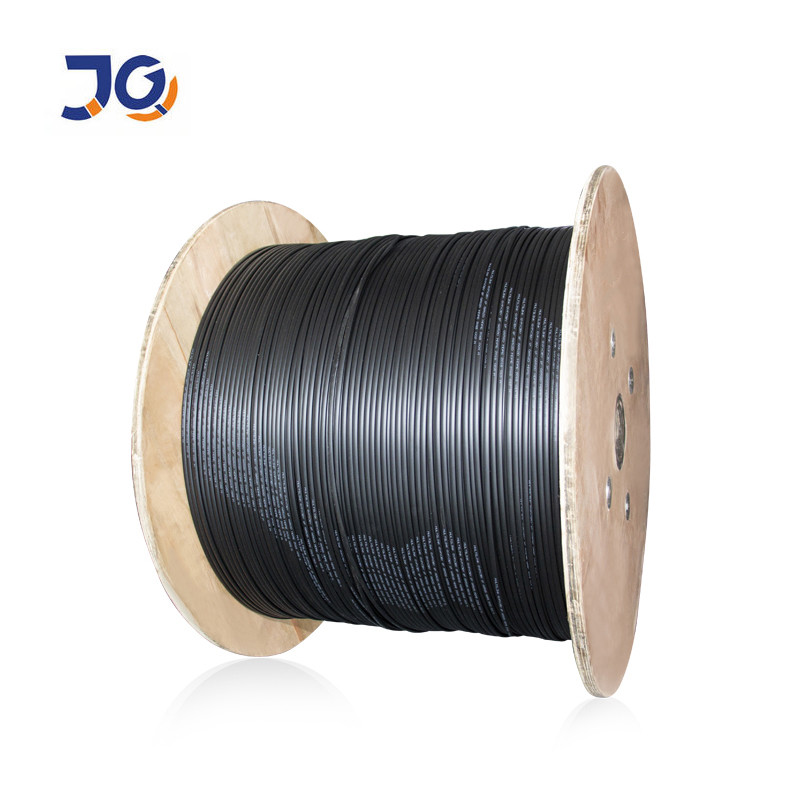

1 km 2 km 3 km 4 km 5 km Dans un tambour en bois, d'autres longueurs peuvent être personnalisées
Pour mieux assurer la sécurité de vos marchandises, des services d'emballage professionnels, respectueux de l'environnement, pratiques et efficaces seront fournis.
Nous soutenons les produits OEM et personnalisés.
