Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53

Cable à fibre optique à double veste non métallique souterraine GYFTA53/gYTA53

Contactez

Cable à fibre optique à double veste non métallique souterraine GYFTA53/gYTA53

Quantité de commande min :	1 km	Détails d'emballage :	Bourdon en bois
Délai de livraison :	3-5 jours ouvrables, ça dépend de votre commande.	Conditions de paiement :	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement :	60000 km/mois

Lieu d'origine:	Guangdong, Chine	Nom de marque:	JQ/OEM
Certification:	ISO9001	Numéro de modèle:	GYFTA53

Détail Infomation
Nombre de fibres:	4-288	Matériau de la veste:	Le produit doit être présenté dans un emballage en PE/MDPE/HDPE/LSZH
Couleur de la veste:	Noir	Temps d'ascenseur:	Plus de 25 ans
Type de fibre:	G652D	Application du projet:	Sous-sol directement parallèle/ducté
usine:	- Oui, oui.	Marque de fibre:	Résultats de la recherche
Amour!:	Ruban adhésif en acier/aluminium
Mettre en évidence:	Cable à fibre optique souterrain , Cable à fibre optique blindé non métallique , Le câble à fibre optique GYFTA53/gYTA53

Description de produit

GYFTA53 câble optique en fibre optique à double veste souterraine non métallique

Construction de câbles

Le câble GYFTA53 est construit en insérant une fibre de 250 μm dans un tube lâche en matériau à haut module rempli d'un composé hydrofuge.Le centre du noyau est un noyau de renforcement non métallique (FRP)Un noyau de renforcement non métallique doit être extrudé avec une couche de polyéthylène (PE).

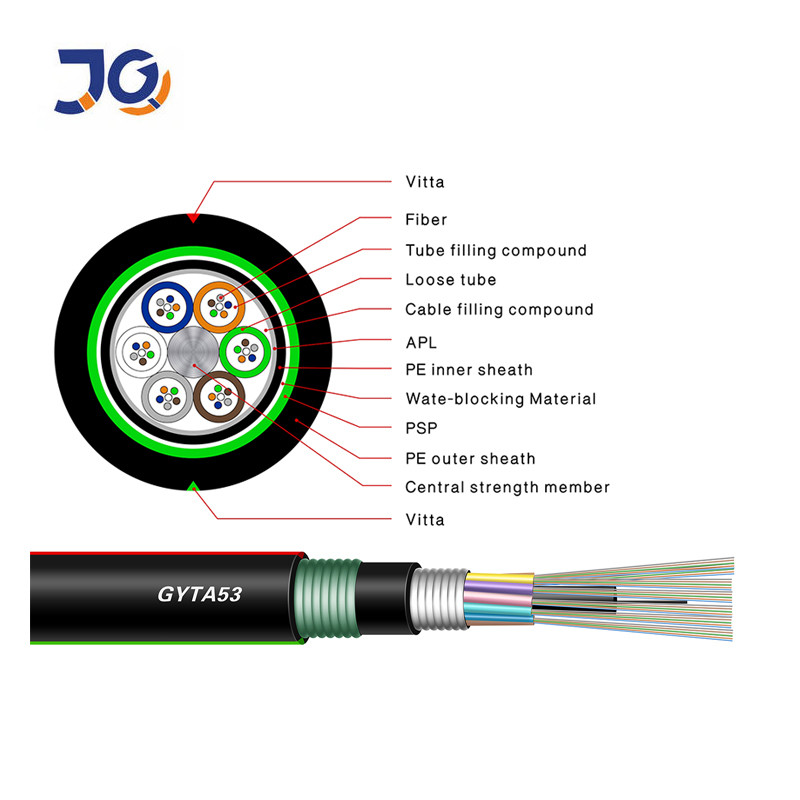

Cable à fibre optique à double veste non métallique souterraine GYFTA53/gYTA53 1

Le nombre total d'équipements utilisés est de:

La bande d'aluminium enduite de plastique (APL) est enveloppée longitudinalement puis extrudée avec une gaine intérieure en polyéthylène
La bande d'acier revêtue à double face (PSP) est enveloppée longitudinalement et extrudée dans une enveloppe externe en polyéthylène pour former un câble

Les normes

Le câble à fibre optique GYFTA53 est conforme aux normes YD/T 901 et IEC 60794-1.

Les mesures suivantes sont prises pour assurer la résistance à l'eau du câble:

- Un seul noyau de renforcement du centre non métallique

- Le tube en vrac est rempli d' un composé étanche spécial

- Remplissage complet du noyau - Barrière d'humidité en bande d'aluminium revêtue de plastique (APL)

- La bande d'acier revêtue à double face (PSP) améliore la résistance à l'humidité du câble - Un bon matériau hydrofuge empêche les fuites longitudinales du câble

Les champs applicables: Le conduit souterrain ou directement enterré

Paramètres optiques

		50/125 μm	62.5/125 μm	Je suis G.652	Je suis G.655
Attenuation ((+20°C)	@850nm	≤ 3,0 dB/km	≤30,3 dB/km
	@1300nm	≤10,0 dB/km	≤10,0 dB/km
	@1310nm			≤00,36 dB/km	≤00,4 dB/km
	@1550nm			≤00,22 dB/km	≤00,23 dB/km
Largeur de bande (classe A)	@850nm	≥ 500 MHz.km	≥ 200 MHz.km
	@1300nm	≥ 1000 MHz.km	≥ 600 MHz.km
Aperture numérique		0.200 ± 0.015NA	0.275±0,015NA
Longueur d'onde de coupure du câble λcc				≤ 1260 nm	≤ 1450 nm

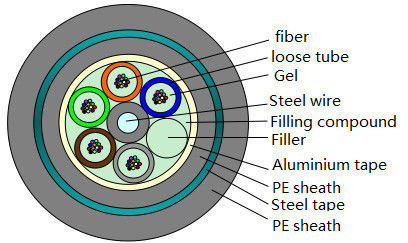

Cable à fibre optique à double veste non métallique souterraine GYFTA53/gYTA53 4

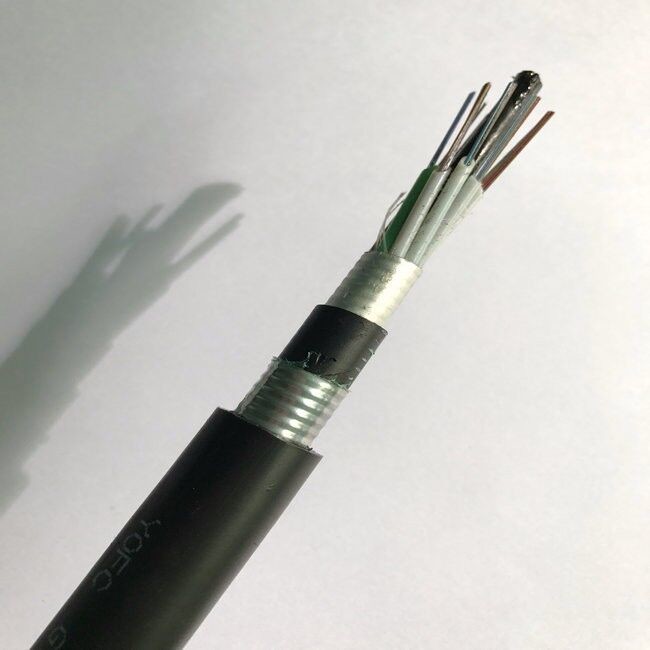

Cable à fibre optique à double veste non métallique souterraine GYFTA53/gYTA53 5

Performance du câble

Nom de l'article		Paramètres
Nombre de fibres		24
Fabrication à partir de fibres de caoutchouc	Dimension	250 μm±15 μm
	Couleur	Bleu, orange, vert, brun, gris, blanc,
Tubes détachées	Dimension	10,8 mm±0,1 mm
	Matériel	PBT
	Couleur	Bleu, orange, vert, brun
Remplisseur	Matériel	Le PE
	Couleur	Noir
Membre de la force centrale	Dimension	10,6 mm ± 0,2 mm
	Matériel	Fil d'acier phosphaté
Armorés	Matériel	Bandes d'acier et rubans d'aluminium recouverts de plastique
Vêtements à talons	Matériel	Le PE
	Couleur	Noir

Caractéristiques mécaniques et environnementales

Nom de l'article	Unité	Les spécifications
Tension à long terme	N	600
Tension (à court terme)	N	1500
Crush (à long terme)	N/10 cm	1000
Crush (à court terme)	N/10 cm	3000
Radius de courbure min (dynamique)	mm	20D
Radius de courbure min.	mm	10D
Température d'installation	°C	-40 ¢ + 60
Température de fonctionnement	°C	-40 ¢ + 70
Température de stockage	°C	-40 ¢ + 70
Le pliage répété	Charge:250N;nombre de cycles:30 Aucune attenuation évidente, aucune rupture de fibre et aucun dommage au câble.
La torsion	Charge:250N; nombre de cycles:10; angle de torsion: ± 90° Aucune attenuation évidente de l'addition, aucune rupture de fibre et aucun dommage au câble.

Épreuves OTDR

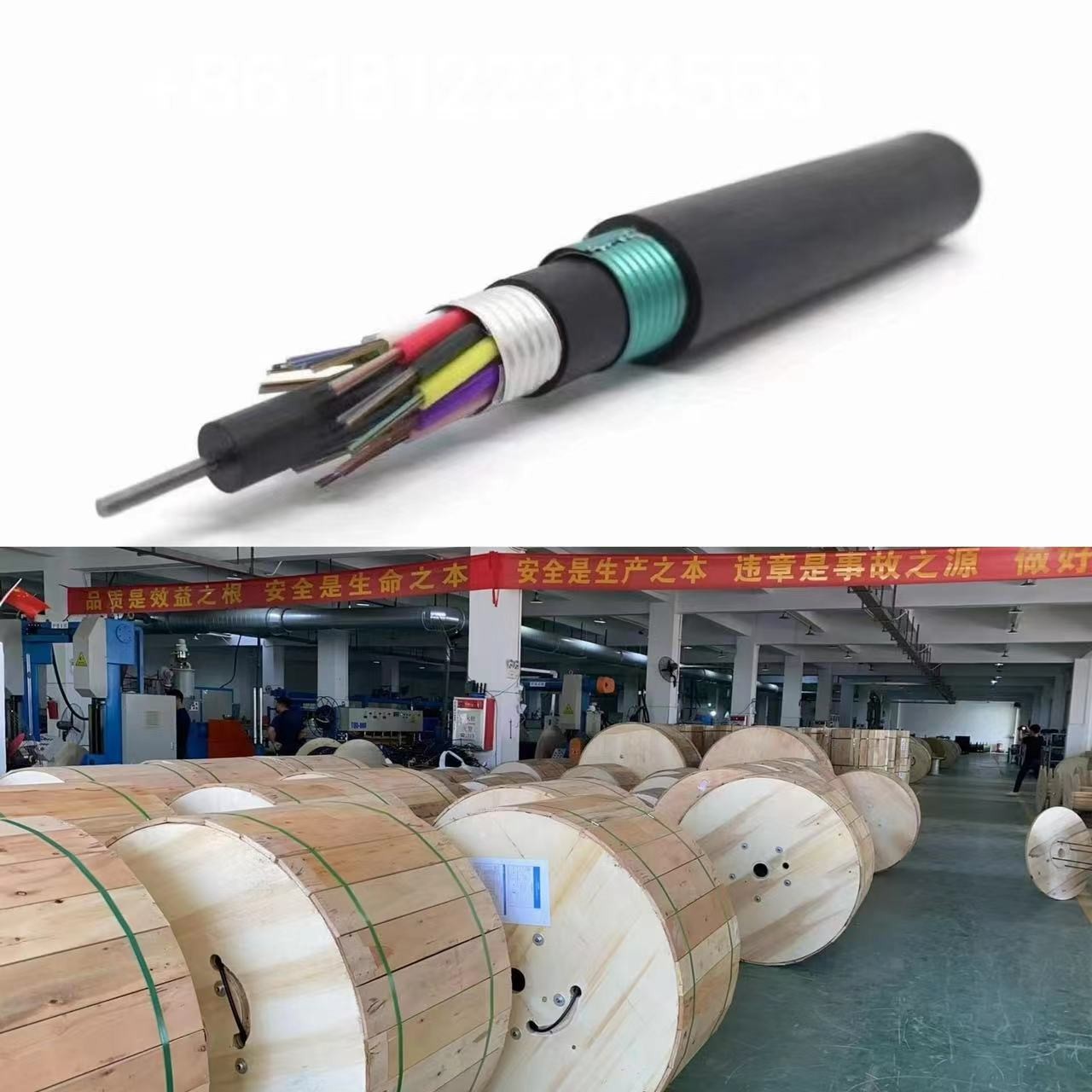

Cable à fibre optique à double veste non métallique souterraine GYFTA53/gYTA53 6

Si vous avez des besoins, n'hésitez pas à me contacter.

WhatsApp:+86 18122384553
