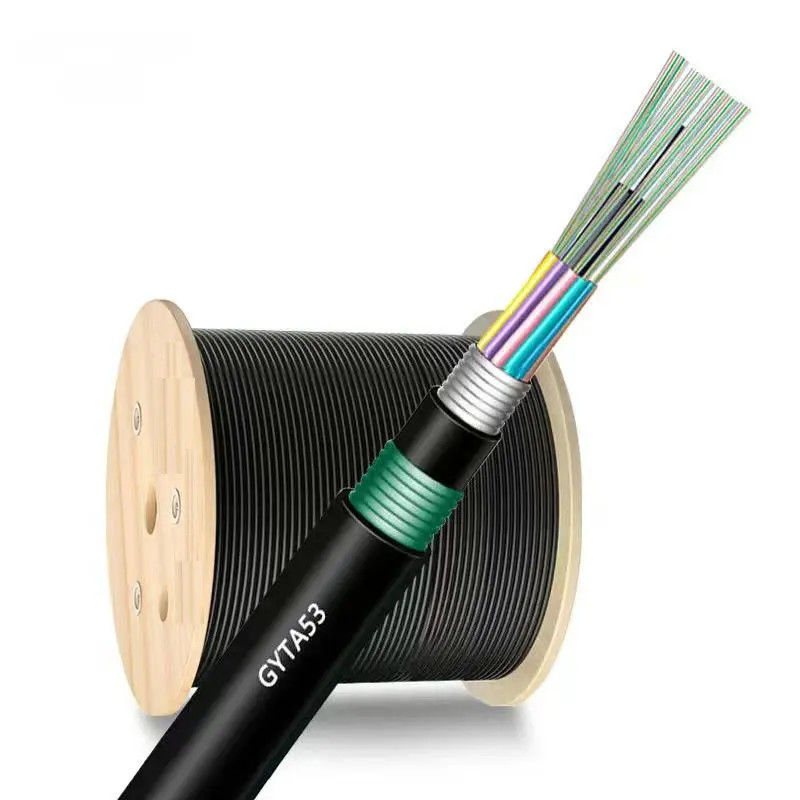

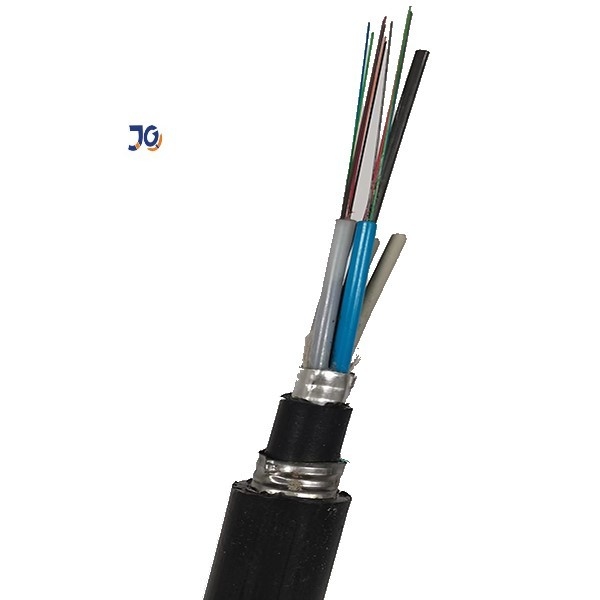

24 noyaux GYTA53 double gaine blindée extérieure mode unique câble blindé en fibre optique pour l'enterrement direct

Quantité de commande min : 1 kilomètre Détails d'emballage : Bourdon en bois
Délai de livraison : 3 à 5 jours Conditions de paiement : L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement : 8000 kilomètres par mois
Lieu d'origine: Guangdong, Chine Nom de marque: JQ/OEM
Certification: CE/ISO9001 Numéro de modèle: GYTA53

Détail Infomation

Le lieu d'origine:: GuangZhou, Chine Nombre de fibres: 24 noyaux
Type de fibre: G652D/G657A1/G657A2/OM1/OM2/OM3/OM4 Modèle de fibre: Unimodal/à plusieurs modes de fonctionnement
Marque de fibre: Résultats de la recherche Renforcer le membre: Fil d'acier
Matériel de veste: Pour les matières premières, voir le paragraphe 4. Matériel lâche de tube: PBT
Blindé: Bande en acier La structure: à plusieurs branches
Application du projet: Directement enterré Certificat: CE/ROHS/ISO9001
Le paquet: tambour en bois/adapté aux besoins du client
Mettre en évidence:

GYTA53 Câble blindé à fibre optique

,

Cable blindé à fibre optique à enterrement direct

,

câble blindé à fibre optique à 24 cœurs

Description de produit

Caractéristiques:

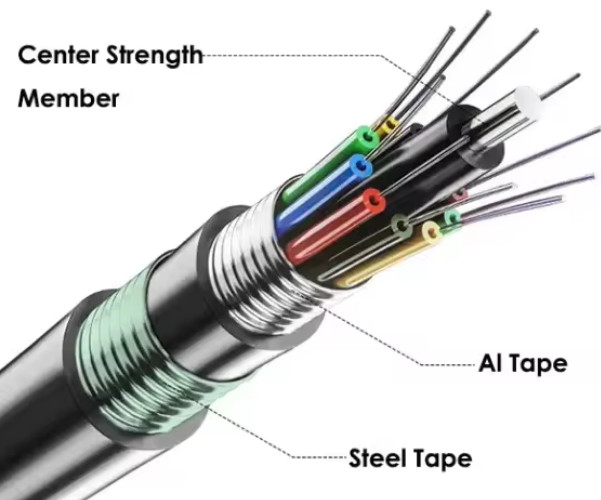

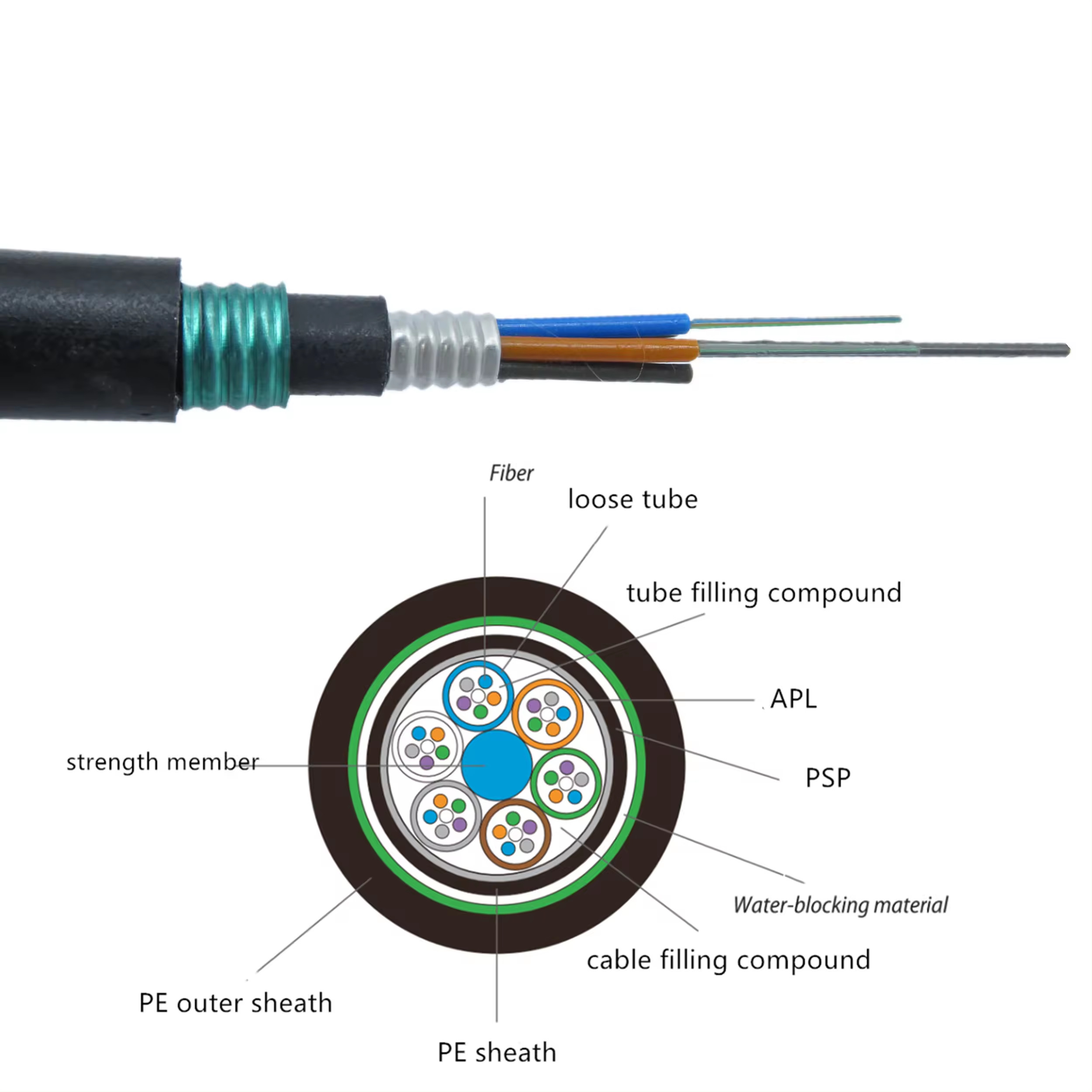

& Tubes en vrac enroulés autour de l'élément de résistance central pour former le noyau du câble, le noyau du câble relié longitudinalement par du laminat de polyéthylène d'aluminium, relié par la suite à la coque intérieure en PE,barrière à l'humidité puis ruban adhésif en acier ondulé stratifié avec du polyéthylène des deux côtés, la veste extérieure en PE était constituée d'extrude de polyéthylène de densité moyenne sous condition de cécum.
&GYTA53 peut être utilisé dans les câbles aériens et les câbles de conduits non dans les câbles directement enterrés.Le A dans GYTA53 fait référence à la bande d'aluminium qui a une meilleure résistance à la rouille et à l'humidité que la bande d'acier, par conséquent,Le câble GYTA53 a une durée de vie plus longue lorsqu'il est utilisé dans la transmission par conduit.

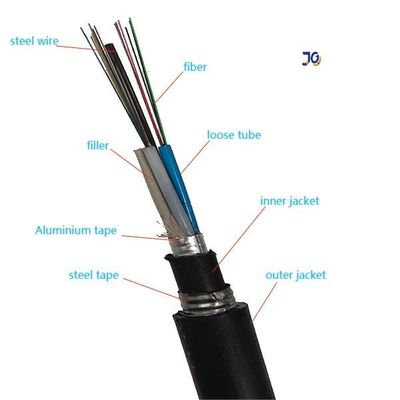

24 noyaux GYTA53 double gaine blindée extérieure mode unique câble blindé en fibre optique pour l'enterrement direct 0
1. haute résistance à la traction, bonne performance sur les contraintes mécaniques, résistance à l'écrasement, température et transmission.
2Les tiges en vrac, le noyau du câble et tous les interstices remplis de gel et de composé hydrofuge empêchent la pénétration d'eau par voie longitudinale.
3Le ruban d'aluminium laminé sur les deux côtés avec du polyéthylène et étroitement attaché à la gaine intérieure en PE a pour fonction d'étanchéité radiale du câble.

Paramètre de la fibre:

Nom de l'article Unité Spécification
Type de fibre G.652D



Diamètre du champ de mode

1310 nm mm 9.2 ± 0.4
1550 nm mm 100,4 ± 0.8
Diamètre du revêtement mm 125.0±1
Non-circulaire du revêtement % ≤ 10
Erreur de concentricité du noyau/du revêtement mm ≤ 05
Diamètre du revêtement mm 245 ± 5
Couche non circulaire % ≤ 60
Erreur de concentricité du revêtement/du revêtement mm ≤ 120
Longueur d'onde de coupure du câble Nm ≤ 1260



Coefficient d'atténuation

1310 nm dB/km 0.36
1550 nm dB/km ≤ 022
Niveau de contrainte de preuve KPSI ≥ 100

Dimensions des constructions de câbles





Nombre de fibres







La structure



Fibres par tube



Diamètre du tube en vrac (mm)



Le CSM

diamètre/diamètre de la plaque (mm)

Épaisseur nominale de la veste extérieure

(mm)



Diamètre/hauteur du câble (mm)



Poids du câble (kg/km)

4 1 + 5 4 10,8 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
6 1 + 5 6 10,85 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
8 1 + 5 8 10,9 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
12 1 + 5 6 10,85 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
24 1 + 5 6 10,85 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
36 1 + 6 12 1.95 ± 0.1 1.5/1. Je vous en prie.5 1.6 80,8 ± 0.3 85
48 1 + 5 12 1.95 ± 0.1 1.5/1. Je vous en prie.5 1.6 90,3 ± 0.3 90
60 1 + 5 12 1.95 ± 0.1 1.6/1.6 1.6 90,3 ± 0.3 90
72 1 + 6 12 1.95 ± 0.1 2.0/2. Je vous en prie.0 1.6 90,6 ± 0.3 95
96 1 + 8 12 1.95 ± 0.1 1.4/3.2 1.6 11.5 ± 0.3 120
144 1 + 12 12 1.95 ± 0.1 2.0/5. Je vous en prie.7 1.8 14.2 ± 0.3 185
216 1 + 6 + 12 12 1.95 ± 0.1 2.0/2. Je vous en prie.0 1.8 14.5 ± 0.3 200
288 1 + 9 + 15 12 1.95 ± 0.1 2.0/3. Je vous en prie.7 1.8 16.2 ± 0.3 240

Nous produisons et testons des câbles conformes à la norme suivante:

Performance mécanique
Performance maximale de la tension Pour l'utilisation de l'appareil, le coefficient de charge doit être supérieur ou égal à:
Max. Opération Tension La norme IEC 60794 ¥1-2-E1
Épreuve d'écrasement La norme IEC 6079 est modifiée.
Épreuve d'impact Pour les véhicules à moteur électrique
Doublure répétée Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Épreuve de torsion La norme IEC 60794 ∆1-2-E7
Courbure du câble La norme IEC 60794 ∆1-2-E11A est modifiée.
Coefficient d'atténuation UIT-T G.652
Épreuve structurelle Le nombre d'équipements utilisés
Performance environnementale
Cycles de température Le nombre d'équipements utilisés est déterminé par la norme IEC 60794
Pénétration de l'eau La norme IEC 60794-12-F5B est modifiée.
Flux de dépôt des composés

Pour l'utilisation de l'aéronef, le point de départ doit être le point de départ.

Emballage

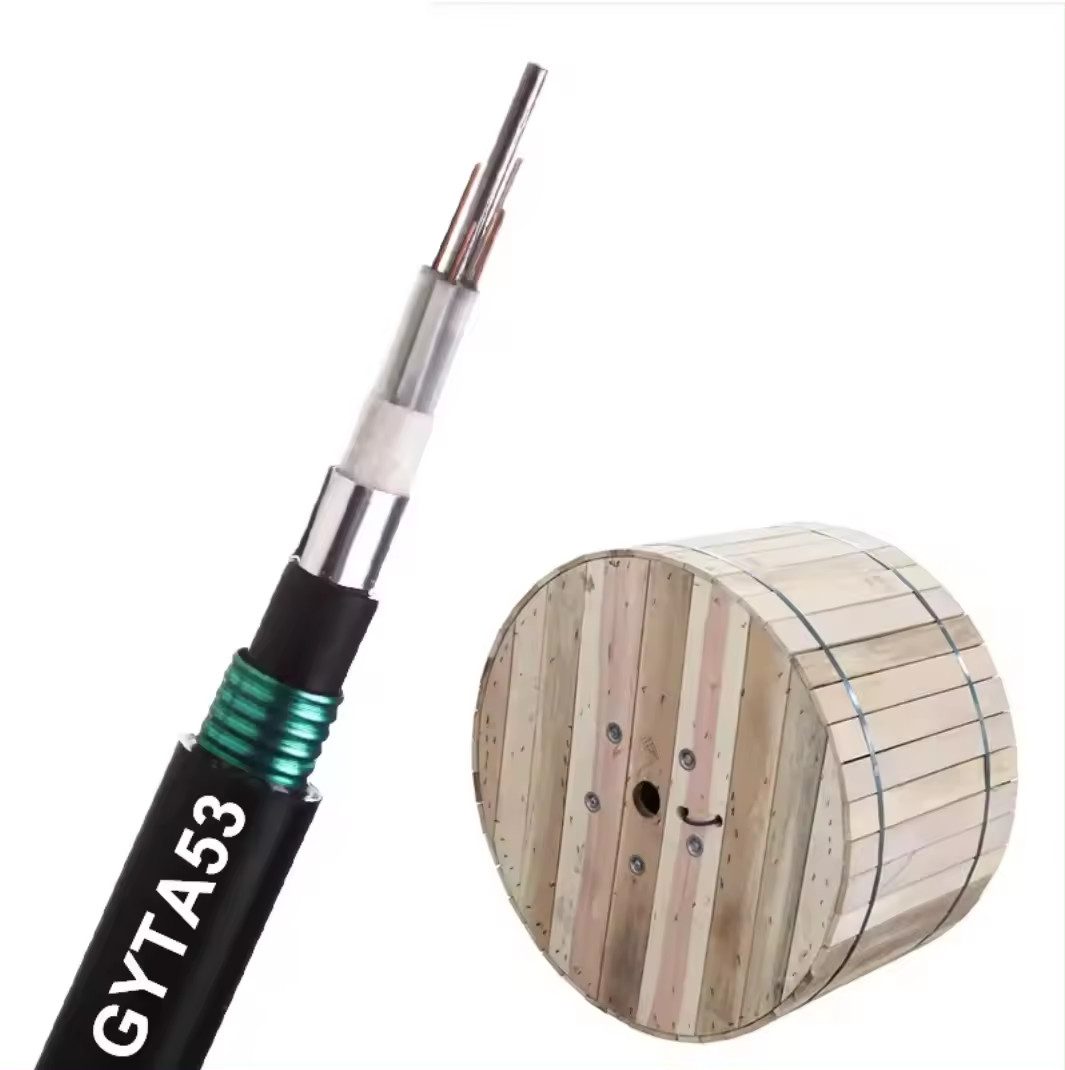

1/2/3/4km ou longueur personnalisée de tambour en bois d'exportation.

24 noyaux GYTA53 double gaine blindée extérieure mode unique câble blindé en fibre optique pour l'enterrement direct 124 noyaux GYTA53 double gaine blindée extérieure mode unique câble blindé en fibre optique pour l'enterrement direct 2

Livraison
Pour les grandes commandes: par mer (LCL ou FCL)
Pour les petites commandes: par voie maritime (LCL), aérienne ou par courrier ((DHL,UPS,TNT...)

24 noyaux GYTA53 double gaine blindée extérieure mode unique câble blindé en fibre optique pour l'enterrement direct 3

Notre service:

1Produits de qualité supérieure: Nos câbles sont conçus pour offrir des performances et une fiabilité supérieures, assurant une transmission de données transparente.

2. Solutions personnalisées: Nous offrons des solutions sur mesure pour répondre à des exigences spécifiques, des conceptions personnalisées aux spécifications de longueur.

3Distribution mondiale: En tirant parti de notre réseau international, nous assurons la livraison en temps opportun de nos produits aux clients du monde entier.

4. Assistance technique: Notre équipe fournit des conseils et une assistance d'experts pour optimiser les performances de nos produits.

5. Innovation: nous restons à l'avant-garde en investissant dans la recherche et le développement, en offrant des solutions de pointe pour stimuler l'efficacité et la croissance.
6Un service client exceptionnel: nous accordons la priorité à la satisfaction des clients, en favorisant des partenariats à long terme fondés sur la confiance et la fiabilité.

Le certificat:

24 noyaux GYTA53 double gaine blindée extérieure mode unique câble blindé en fibre optique pour l'enterrement direct 4

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?

Nous sommes le fabricant avec une expérience de 10 ans, nous sommes spécialisés dans la recherche, le développement et la production

Notre usine est située à Guangzhou, bienvenue à nous rendre visite!

2- À propos de la qualité?

Nous allons livrer avant de tester toutes les fibres quand la production est terminée.

Après confirmation du prix, vous pouvez demander des échantillons gratuits pour vérifier notre qualité.

3- Vous acceptez les petites commandes?

Nous soutenons les nouveaux projets de nos clients, car nous savons que les affaires sont toujours de petites commandes.

4Quel est votre délai de livraison?

Habituellement environ 3-7 jours ouvrables, cela dépend principalement de la quantité de commande.

Mais soyez assuré que nous organiserons vos marchandises dès que vous aurez payé.

5Vous acceptez le service OEM?

Nous pouvons imprimer votre logo sur le produit, toute idée est disponible.
