GYTA53 2-144 Cable optique en fibre optique à double enveloppe blindé à tubes lâches à noyau enroulé pour installation directe d'enterrement

Quantité de commande min : 1 kilomètre Détails d'emballage : Bourdon en bois
Délai de livraison : 3 à 5 jours Conditions de paiement : L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement : 8000 kilomètres par mois
Lieu d'origine: Guangdong, Chine Nom de marque: JQ/OEM
Certification: CE/ISO9001 Numéro de modèle: GYTA53

Détail Infomation

Le lieu d'origine:: GuangZhou, Chine Nombre de fibres: 2-144 noyaux
Type de fibre: G652D/G657A1/G657A2/OM1/OM2/OM3/OM4 Modèle de fibre: Unimodal/à plusieurs modes de fonctionnement
Marque de fibre: Résultats de la recherche Renforcer le membre: Fil d'acier
Matériel de veste: Pour les matières premières, voir le paragraphe 4. Matériel lâche de tube: PBT
La structure: à plusieurs branches Application du projet: Directement enterré
Certificat: CE/ROHS/ISO9001 Le paquet: tambour en bois/adapté aux besoins du client
Blindé: Bande en acier
Mettre en évidence:

GYTA53 câble blindé à fibre optique

,

câble blindé à fibre optique à enterrement direct

Description de produit

Caractéristiques:
* Bonne performance mécanique et à température.
* Tubes lâches de haute résistance résistantes à l'hydrolyse.
* Des composés spéciaux de remplissage des tubes assurent une protection critique des fibres.
* Résistance à l'écrasement et souplesse.
Les mesures suivantes sont prises pour assurer l'étanchéité du câble.
- Le fil d'acier utilisé comme élément central de résistance.
- Un composé de remplissage de tube.
- 100% de remplissage du noyau.
- Une barrière à l'humidité.
- Le PSP améliore l'étanchéité.
- Un matériau étanche.

Paramètre de la fibre:

Nom de l'article Unité Spécification
Type de fibre G.652D



Diamètre du champ de mode

1310 nm mm 9.2 ± 0.4
1550 nm mm 100,4 ± 0.8
Diamètre du revêtement mm 125.0±1
Non-circulaire du revêtement % ≤ 10
Erreur de concentricité du noyau/du revêtement mm ≤ 05
Diamètre du revêtement mm 245 ± 5
Couche non circulaire % ≤ 60
Erreur de concentricité du revêtement/du revêtement mm ≤ 120
Longueur d'onde de coupure du câble Nm ≤ 1260



Coefficient d'atténuation

1310 nm dB/km 0.36
1550 nm dB/km ≤ 022
Niveau de contrainte de preuve KPSI ≥ 100

Dimensions des constructions de câbles





Nombre de fibres







La structure



Fibres par tube



Diamètre du tube en vrac (mm)



Le CSM

diamètre/diamètre de la plaque (mm)

Épaisseur nominale de la veste extérieure

(mm)



Diamètre/hauteur du câble (mm)



Poids du câble (kg/km)

4 1 + 5 4 10,8 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
6 1 + 5 6 10,85 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
8 1 + 5 8 10,9 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
12 1 + 5 6 10,85 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
24 1 + 5 6 10,85 ± 0.1 1.4/1. Je vous en prie.4 1.4 8.5 ± 0.3 75
36 1 + 6 12 1.95 ± 0.1 1.5/1. Je vous en prie.5 1.6 80,8 ± 0.3 85
48 1 + 5 12 1.95 ± 0.1 1.5/1. Je vous en prie.5 1.6 90,3 ± 0.3 90
60 1 + 5 12 1.95 ± 0.1 1.6/1.6 1.6 90,3 ± 0.3 90
72 1 + 6 12 1.95 ± 0.1 2.0/2. Je vous en prie.0 1.6 90,6 ± 0.3 95
96 1 + 8 12 1.95 ± 0.1 1.4/3.2 1.6 11.5 ± 0.3 120
144 1 + 12 12 1.95 ± 0.1 2.0/5. Je vous en prie.7 1.8 14.2 ± 0.3 185
216 1 + 6 + 12 12 1.95 ± 0.1 2.0/2. Je vous en prie.0 1.8 14.5 ± 0.3 200
288 1 + 9 + 15 12 1.95 ± 0.1 2.0/3. Je vous en prie.7 1.8 16.2 ± 0.3 240

Nous produisons et testons des câbles conformes à la norme suivante:

Performance mécanique
Performance maximale de la tension Pour l'utilisation de l'appareil, le coefficient de charge doit être supérieur ou égal à:
Max. Opération Tension La norme IEC 60794 ¥1-2-E1
Épreuve d'écrasement La norme IEC 6079 est modifiée.
Épreuve d'impact Pour les véhicules à moteur électrique
Doublure répétée Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Épreuve de torsion La norme IEC 60794 ∆1-2-E7
Courbure du câble La norme IEC 60794 ∆1-2-E11A est modifiée.
Coefficient d'atténuation UIT-T G.652
Épreuve structurelle Le nombre d'équipements utilisés
Performance environnementale
Cycles de température Le nombre d'équipements utilisés est déterminé par la norme IEC 60794
Pénétration de l'eau La norme IEC 60794-12-F5B est modifiée.
Flux de dépôt des composés

Pour l'utilisation de l'aéronef, le point de départ doit être le point de départ.

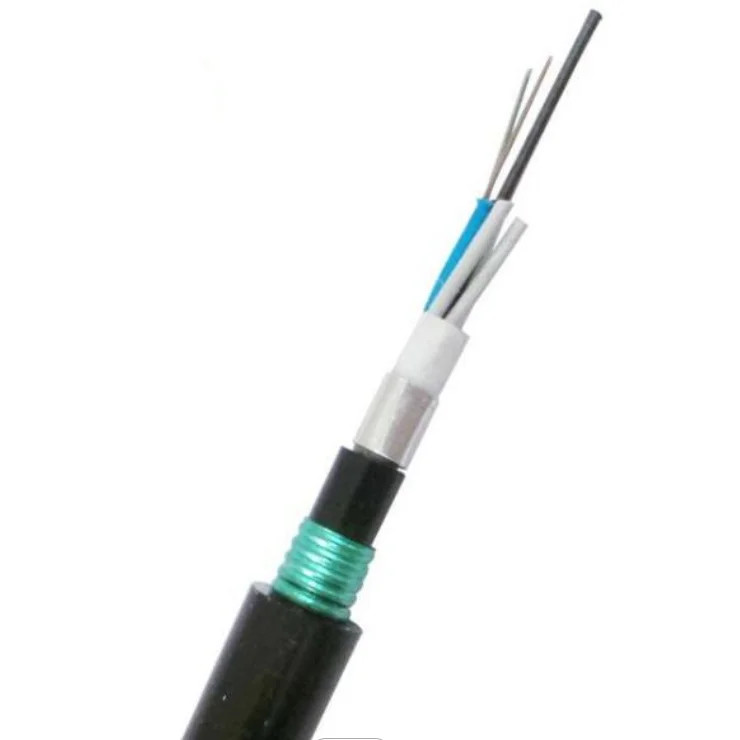

Structure du câble

GYTA53 2-144 Cable optique en fibre optique à double enveloppe blindé à tubes lâches à noyau enroulé pour installation directe d'enterrement 0

& La technologie de jonction des tubes en vrac permet aux fibres d'avoir une bonne longueur d'excédent secondaire et leur permet de se déplacer librement dans le tube,qui maintient la fibre sans contrainte pendant que le câble est soumis à une contrainte longitudinale.

En outre, le ruban d'acier ondulé blindé et la double gaine PE offrent une excellente résistance à l'écrasement et à la rongeur.

Et le membre de résistance métallique offre d'excellentes performances de déformation.

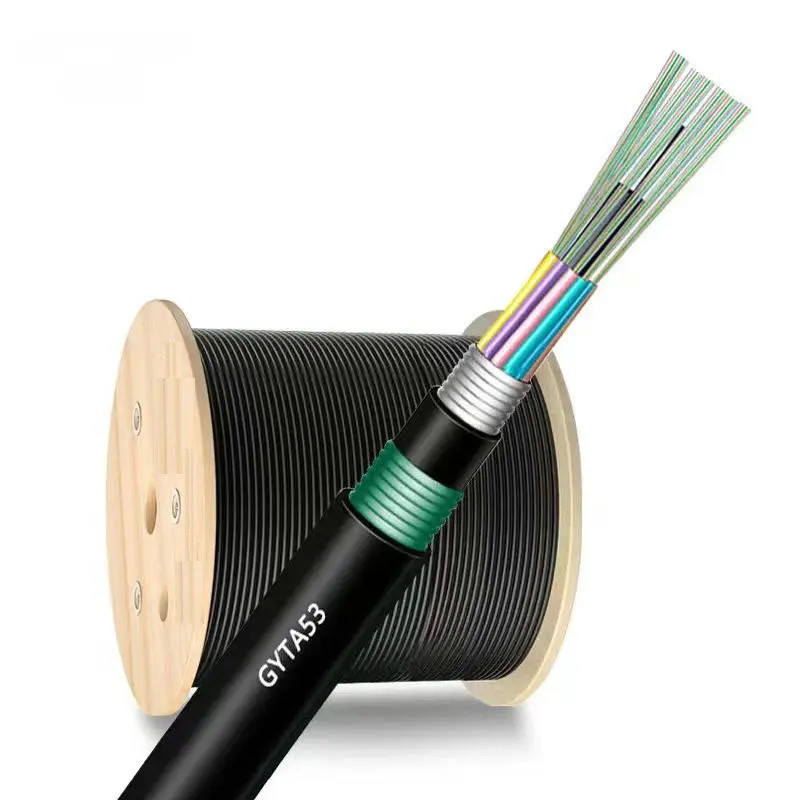

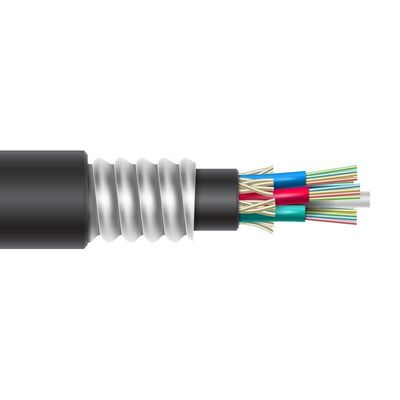

Emballage

1/2/3/4km ou longueur personnalisée de tambour en bois d'exportation.

GYTA53 2-144 Cable optique en fibre optique à double enveloppe blindé à tubes lâches à noyau enroulé pour installation directe d'enterrement 1GYTA53 2-144 Cable optique en fibre optique à double enveloppe blindé à tubes lâches à noyau enroulé pour installation directe d'enterrement 2

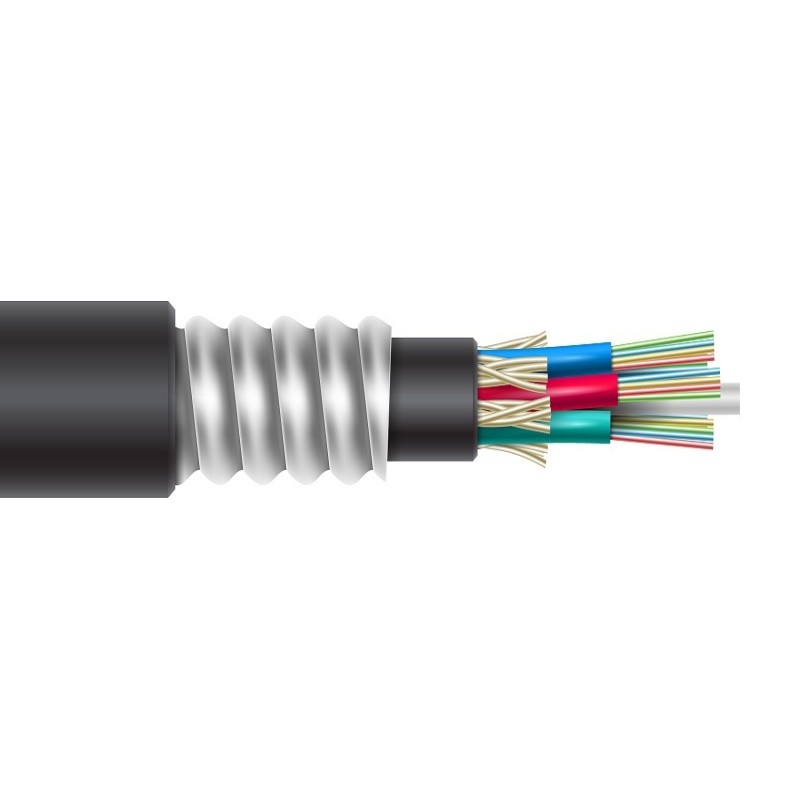

Livraison
Pour les grandes commandes: par mer (LCL ou FCL)
Pour les petites commandes: par voie maritime (LCL), aérienne ou par courrier ((DHL,UPS,TNT...)

GYTA53 2-144 Cable optique en fibre optique à double enveloppe blindé à tubes lâches à noyau enroulé pour installation directe d'enterrement 3

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?

Nous sommes le fabricant avec une expérience de 10 ans, nous sommes spécialisés dans la recherche, le développement et la production

Notre usine est située à Guangzhou, bienvenue à nous rendre visite!

2- À propos de la qualité?

Nous allons livrer avant de tester toutes les fibres quand la production est terminée.

Après confirmation du prix, vous pouvez demander des échantillons gratuits pour vérifier notre qualité.

3- Vous acceptez les petites commandes?

Nous soutenons les nouveaux projets de nos clients, car nous savons que les affaires sont toujours de petites commandes.

4Quel est votre délai de livraison?

Habituellement environ 3-7 jours ouvrables, cela dépend principalement de la quantité de commande.

Mais soyez assuré que nous organiserons vos marchandises dès que vous aurez payé.

5Vous acceptez le service OEM?

Nous pouvons imprimer votre logo sur le produit, toute idée est disponible.
