Câble optique aérien ASU G652D de fibre de mini d'ADSS 6 noyau du noyau 12
ContPerson : colleen
Numéro de téléphone : 8618122384446
Whatsapp : +8618122384446
Quantité de commande min : | 15 km | Détails d'emballage : | Tambour en bois ou tambour en fer |
---|---|---|---|
Délai de livraison : | environ 13 jours | Conditions de paiement : | T/T, Western Union, Alipay, MoneyGram, L/C |
Capacité d'approvisionnement : | 21500KM par mois |
Lieu d'origine: | Guangdong Chine | Nom de marque: | JQ or Customized |
---|---|---|---|
Certification: | ISO9001 CE ROHS Rohs FCC | Numéro de modèle: | ADSS-4C/12FC/24C/48C/96c/144c |
Détail Infomation |
|||
Application: | antenne extérieure, réseau FTTH FTTB FTTX | nombre de fibres: | 2-144 cœurs |
---|---|---|---|
Envergure: | 100m /200 m /300m /400m ou adapté aux besoins du client | fibre par tube: | 4/6/8/12F |
Échantillon: | Acceptable | nombre de points forts: | FRP, fil aramide Kevlar |
Structure: | Tube lâche toronné | couleur de la veste: | Bule jaune noir ou personnalisé |
Température de fonctionnement: | -40℃ à +70℃ | Type de fibre: | G652D, OM1, G655, OM4, OM5 |
Surligner: | Câble de fibre optique extérieur de G.652d,Câble de fibre optique extérieur de 36 noyaux,Câble optique aérien de fibre de force de FRP |
Description de produit
Force ADSS 16 du prix usine FRP 24 36 câbles de fibre optique extérieurs du noyau G.652d
le Tout-diélectrique se rapporte à l'utilisation du matériel de tout-diélectrique (moyens un qui a les propriétés non conductrices non métalliques, avec un isolant qui résiste au passage du courant électrique par le câble. L'autosuffisant se rapporte à la capacité du membre de renfort du câble à fibres optiques de résister à son propres poids et charge externe. Le câble d'ADSS, principalement, est employé sur des cadres de poteau de puissance, ainsi on l'exige pour avoir la haute résistance mécanique et pour pouvoir supporter l'impact des environnements électriques forts.
· Peut être installé sans couper la puissance
· Excellent à la représentation, le maximum inductif au point de fonctionnement de à la gaine peut atteindre 25kV
· Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours
et backprops
· Les longueurs de grande envergure et la plus grande envergure est plus de 1000m
· Bonne représentation de résistance et de température à la traction
· La durée de conception est de 30 ans
·Application
Le statut réel de lignes électriques aériennes est pris en compte plein quand le câble d'ADSS est conçu. Pour les lignes électriques aériennes sous 110kV,
La gaine externe de PE est appliquée. POUR des lignes électriques égales ou au-dessus derrière 110kV, à la gaine externe est appliqué. Consacrez la conception de la quantité et du toronnage d'aramid
le processus peut satisfaire la demande sur de diverses envergures.
·Normes
Le câble d'ADSS est conforme à IEEE standard P 1222 aussi bien qu'à CEI 60794-1.
Structure et spécifications techniques
1. veste simple d'ADSS
compte de fibre | structure | fibre par tube |
diamètre de tube de losse (Millimètre) |
Diamètre de FRP/pad (millimètre) | Épaisseur de la veste externe (millimètres) | Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
|
Veste de PE | À la veste | |||||||
4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1,7±0.1 | 9,8 | 80 | 90 |
6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 9,8 | 85 | 95 |
48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 10,0 | 88 | 98 |
72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 10,5 | 98 | 108 |
96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 12,0 | 122 | 135 |
144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 15,2 | 176 | 189 |
Astuces : toutes les caractéristiques dans la table d'abolve est des données approximatives, avec plus de caractéristiques de detals,
les pls entrent en contact avec nos salers.
2. Veste de double d'ADSS
compte de fibre | structure | fibre par tube |
diamètre de tube de losse (Millimètre) |
Diamètre de FRP/pad (millimètre) | Épaisseur de la veste externe (millimètres) | Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
|
Veste de PE | À la veste | |||||||
4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,0 | 128 | 138 |
48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,5 | 130 | 140 |
72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 13,2 | 145 | 155 |
96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 14,5 | 185 | 195 |
144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 16,5 | 212 | 228 |
Astuces : toutes les caractéristiques dans la table d'abolve est des données approximatives, avec plus de caractéristiques de detals,
les pls entrent en contact avec nos salers.
Type de fibre |
Atténuation (+20℃) |
Largeur de bande |
Longueur d'onde de coupure de câble à fibres optiques |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilomètre | ≥500MHz·kilomètre | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilomètre | ≥500MHz·kilomètre | --- |
Expositions d'image de détails

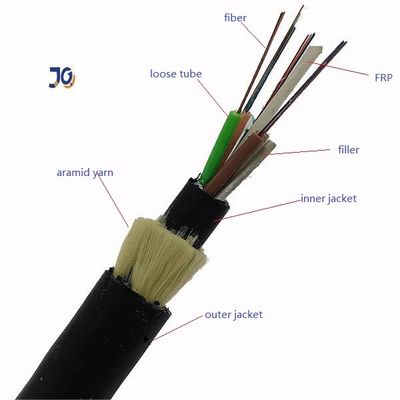

câble simple de fibre de la veste ADSS

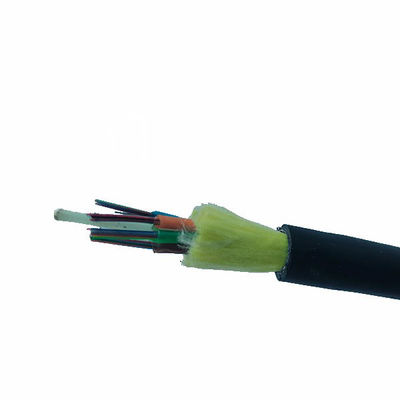

double câble optique de fibre de la veste ADSS

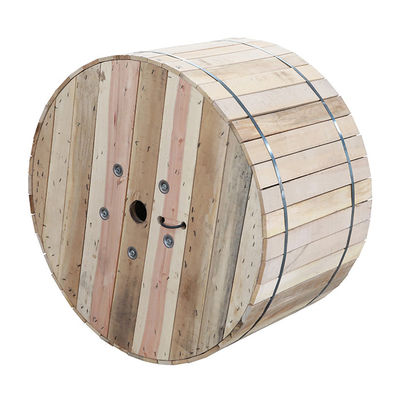

Emballage :
1. Êtes-vous usine directe ?
comme fabricant professionnel de câble, spécialisé en câble optique de fibre, câble d'évasion de MPO, corde de correction optique de fibre.
Nos produits sont principalement exportés vers l'Europe, l'Amérique du Sud, et quelques autres pays et secteurs.
2. Quels sont vos produits principaux ?
Câbles d'interface d'intérieur extérieurs des câbles optiques FTTH de fibre de câbles optiques de fibre ADSS
Corde de correction optique optique de St MTP MPO de Sc LC FC de cordes de correction de correction de cordes de câble blindé d'intérieur de fibre
3. Période de garantie de qualité du produit ?
20 ans garantissent pour le câble optique de fibre
4. Avez-vous le certificat pour la matière première ?
Nous établissons la coopération à long terme de relations avec les fournisseurs qualifiés de matière première d'ISO9001 ROHS
