Câble optique aérien extérieur de fibre du conduit GYFTY de noyau d'OEM 144
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788

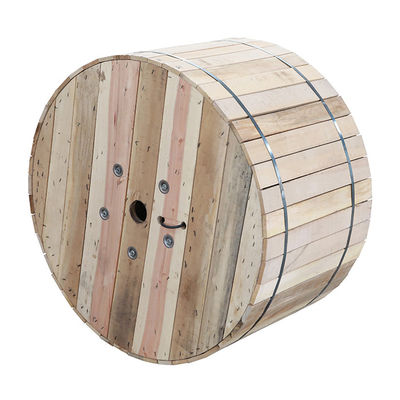

| Quantité de commande min : | 10 km | Détails d'emballage : | Tambour en bois |
|---|---|---|---|
| Délai de livraison : | cela dépend de la quantité de commande | Conditions de paiement : | LC, T/T, Western Union, Alipay |
| Capacité d'approvisionnement : | 15000KM par mois |
| Nom de marque: | JQ/HAISO | Certification: | ISO 9001/CE/ROHS/FCC |
|---|---|---|---|
| Numéro de modèle: | ADSS-24B1/12B1 |
|
Détail Infomation |
|||
| Lieu d'origine: | Canton, Chine | Marque de câble: | JQ ou personnalisé |
|---|---|---|---|
| Nombre de conducteur: | ≥ 10 | Fabricant: | Oui |
| Application: | Télécommunication aérienne | Gaine extérieure: | PE/PEHD |
| Nombre de fibres: | 2-288 | Température de stockage et d'utilisation: | -40℃ à +70℃. |
| gaine: | PE/AT | Marque de fibre: | YOFC/Corning |
| Surligner: | câble optique de fibre de 200m ADSS,Noyaux du câble optique 24 de fibre d'ADSS |
||
Description de produit
Aériens autosuffisants aucun noyaux de /24/48 du câble optique 12 de fibre en métal ADSS enjambent 200m
desctirption de produit
Tout-dieletirc câble à fibres optiques autosuffisant (ADSS) n'a aucun métal, résistance de tension, isolation autosuffisante et élevée, aucune construction d'induction, de faible diamètre, légers, faciles et économique. C'est une combinaison de blessure de fibre optique de paquet sur le renfort central, par l'isolation, imperméable, renfort, gaine et d'autres mesures de sauvegarde ont fait.
Caractéristiques
· Peut être installé sans couper la puissance
· Excellent à la représentation, le maximum inductif au point de fonctionnement de à la gaine peut atteindre 25kV
· Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours
et backprops
· Les longueurs de grande envergure et la plus grande envergure est plus de 1000m
· Bonne représentation de résistance et de température à la traction
· La durée de conception est de 30 ans
·Application
Le statut réel de lignes électriques aériennes est pris en compte plein quand le câble d'ADSS est conçu. Pour les lignes électriques aériennes sous 110kV, la gaine externe de PE est appliquée. POUR des lignes électriques égales ou au-dessus derrière 110kV, à la gaine externe est appliqué. Consacrez la conception de la quantité d'aramid et le processus de toronnage peut satisfaire la demande sur de diverses envergures.
·Normes
Le câble d'ADSS est conforme à IEEE standard P 1222 aussi bien qu'à CEI 60794-1.
Showes d'images de détail d'ADSS :

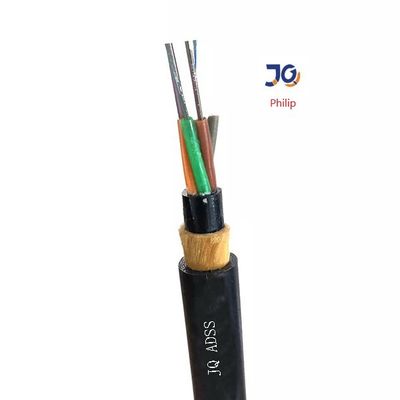

veste simple ADSS

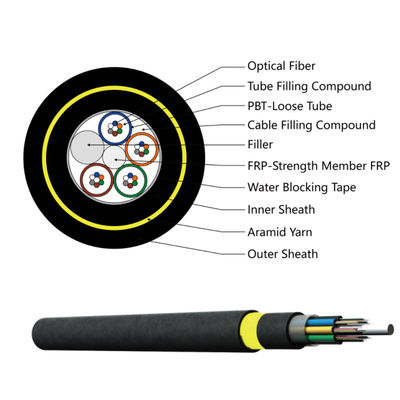

doubles vestes ADSS
Fiches techniques d'ADSS
Structure et spécifications techniques ADSS-SJ (50-150M)
| Ref. Outer Diamètre (millimètre) | Ref. Weight (kg/km) | REC. Maximum quotidien. | Max Allowable Tension fonctionnante (kN) | Coupure | Force | Module de | La chaleur | Envergure appropriée Mètre | ||||
| Veste de PE | À la veste | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Structure et spécifications techniques ADSS-DJ (50-750M)
| Ref. Outer Diamètre (millimètre) | Ref. Weight (kg/km) | REC. Maximum quotidien. (kN) | Max Allowable Tension fonctionnante (kN) | Coupure | Force | Module de | La chaleur | Envergure appropriée Mètre | ||||
| Veste de PE | À la veste | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caractéristique optique
Type de fibre | Atténuation | Largeur de bande | Ouverture numérique | Longueur d'onde de coupure de câble à fibres optiques | ||||
|---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilomètre | ≥500MHz·kilomètre | Na 0.200±0.015 | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilomètre | ≥500MHz·kilomètre | Na 0.275±0.015 | --- |
FAQ
1. Vous tradning la société ou le fabricant ?
Nous sommes le fabricant avec l'expérience de 10 ans, nous sommes spécialisés dans la recherche, le développement et la production
pour le câble optique de fibre, ect de corde de câble d'interface et de chemin. Notre usine est dans la ville de Guangzhou, bienvenue pour nous rendre visite !
2. Au sujet de la qualité ?
Nous la livraison avons avant examiné chaque des fibres quand production de finition.
Après confirmation des prix, vous pouvez exiger pour que les aperçus gratuits vérifient notre qualité.
3. Pouvez-vous accepter la commande ?
Oui, la commande est disponible. Nous soutenons le nouveau projet de nos clients, comme nous savons que les affaires sont toujours de commande.
4. Quel est votre délai de livraison ?
Habituellement au sujet des jours 3-7days ouvrables, il dépendent principalement de la quantité d'ordre.
Mais des pls soient assurés que nous arrangerons vos marchandises dès que possible après votre paiement.
5. Pouvez-vous accepter le service d'OEM ?
Oui, nous faisons bon accueil au service d'OEM. Nous pouvons imprimer votre logo sur le produit. N'importe quelle idée de vous est disponible.
Application : Frais généraux autosuffisants
