Câble optique aérien extérieur de fibre du conduit GYFTY de noyau d'OEM 144
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
| Quantité de commande min : | 15KM | Détails d'emballage : | Tambour en bois ou tambour en fer |
|---|---|---|---|
| Délai de livraison : | environ 13 jours | Conditions de paiement : | T/T, Western Union, Alipay, MoneyGram, L/C |
| Capacité d'approvisionnement : | 21500KM par mois |
| Lieu d'origine: | Guangzhou Chine | Nom de marque: | HAISO/JQ |
|---|---|---|---|
| Certification: | ISO9001 CE ROHS Rohs FCC | Numéro de modèle: | ADSS-4C/12FC/24C/48C/96F |
|
Détail Infomation |
|||
| Application: | télécommunication longue distance | nombre de fibres: | 4-144 cœurs |
|---|---|---|---|
| portée: | 50m 120m /200 m /300m /400m ou personnalisé | fibre par tube: | 4/6/8/12/24F |
| Échantillon: | disponible | nombre de points forts: | FRP, fil aramide Kevlar |
| Structure: | Tube lâche toronné | couleur de la veste: | Bule jaune noir ou personnalisé |
| Température de fonctionnement: | -40℃ à +80℃ | Type de fibre: | G652D, OM1, G655, OM4, OM5 |
| Surligner: | Câble optique unimodal de fibre d'ADSS,Câble optique unimodal autosuffisant de fibre,Câble optique extérieur de fibre de veste de HDPE |
||
Description de produit
Veste de HDPE extérieure tout le câble optique unimodal autosuffisant de fibre de Dieletric ADSS
· Peut être installé sans couper la puissance
· Excellent à la représentation, le maximum inductif au point de fonctionnement de à la gaine peut atteindre 25kV
· Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours
et backprops
· Les longueurs de grande envergure et la plus grande envergure est plus de 1000m
· Bonne représentation de résistance et de température à la traction
· La durée de conception est de 30 ans
·Application
Le statut réel de lignes électriques aériennes est pris en compte plein quand le câble d'ADSS est conçu. Pour les lignes électriques aériennes sous 110kV,
La gaine externe de PE est appliquée. POUR des lignes électriques égales ou au-dessus derrière 110kV, à la gaine externe est appliqué. Consacrez la conception de la quantité et du toronnage d'aramid
le processus peut satisfaire la demande sur de diverses envergures.
·Normes
Le câble d'ADSS est conforme à IEEE standard P 1222 aussi bien qu'à CEI 60794-1.

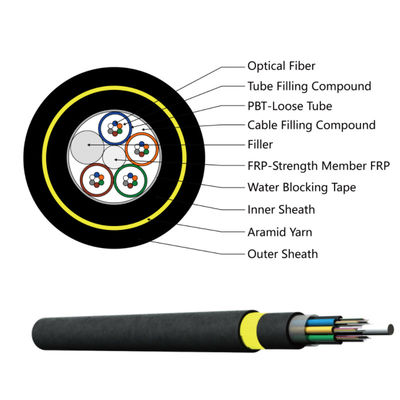

Structure et spécifications techniques
1. veste simple d'ADSS
| compte de fibre | structure | fibre par tube |
diamètre de tube de losse (Millimètre) |
Diamètre de FRP/pad (millimètre) | Épaisseur de la veste externe (millimètres) | Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
|
| Veste de PE | À la veste | |||||||
| 4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1,7±0.1 | 9,8 | 80 | 90 |
| 6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 9,8 | 85 | 95 |
| 48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 15,2 | 176 | 189 |
Astuces : toutes les caractéristiques dans la table d'abolve est des données approximatives, avec plus de caractéristiques de detals,
les pls entrent en contact avec nos salers.
2. Veste de double d'ADSS
| compte de fibre | structure | fibre par tube |
diamètre de tube de losse (Millimètre) |
Diamètre de FRP/pad (millimètre) | Épaisseur de la veste externe (millimètres) | Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
|
| Veste de PE | À la veste | |||||||
| 4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,0 | 128 | 138 |
| 48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 13,2 | 145 | 155 |
| 96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 16,5 | 212 | 228 |
Astuces : toutes les caractéristiques dans la table d'abolve est des données approximatives, avec plus de caractéristiques de detals,
les pls entrent en contact avec nos salers.
|
Type de fibre |
Atténuation (+20℃) |
Largeur de bande |
Longueur d'onde de coupure de câble à fibres optiques |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilomètre | ≥500MHz·kilomètre | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilomètre | ≥500MHz·kilomètre | --- |

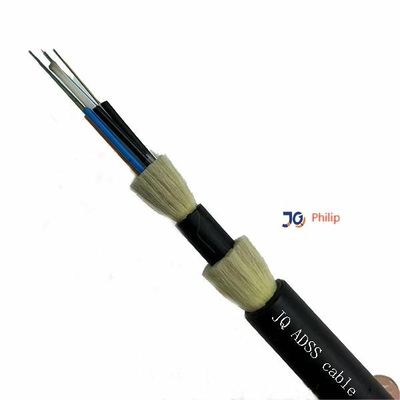

Expositions d'image de détails
câble simple de fibre de la veste ADSS
double câble optique de fibre de la veste ADSS

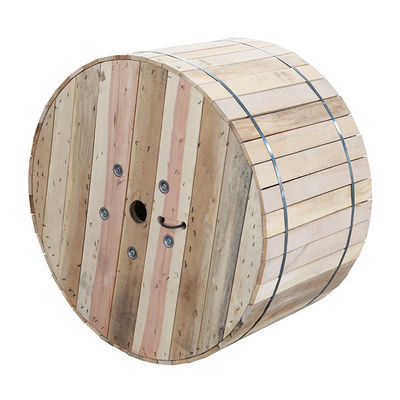

Emballage :
1. Êtes-vous usine directe ?
comme fabricant professionnel de câble, spécialisé en câble optique de fibre, câble d'évasion de MPO, corde de correction optique de fibre.
Nos produits sont principalement exportés vers l'Europe, l'Amérique du Sud, et quelques autres pays et secteurs.
2. Quels sont vos produits principaux ?
Câbles d'interface d'intérieur extérieurs des câbles optiques FTTH de fibre de câbles optiques de fibre ADSS
Corde de correction optique optique de St MTP MPO de Sc LC FC de cordes de correction de correction de cordes de câble blindé d'intérieur de fibre
3. Période de garantie de qualité du produit ?
20 ans garantissent pour le câble optique de fibre
4. Avez-vous le certificat pour la matière première ?
Nous établissons la coopération à long terme de relations avec les fournisseurs qualifiés de matière première d'ISO9001 ROHS
