Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
| Quantité de commande min : | 10KM | Détails d'emballage : | Tambour en bois ou tambour en fer |
|---|---|---|---|
| Délai de livraison : | Négocier | Conditions de paiement : | T/T, Union occidentale, AliPay |
| Capacité d'approvisionnement : | 20000KM par mois |
| Lieu d'origine: | Canton Chine | Nom de marque: | JQ/HAISO |
|---|---|---|---|
| Certification: | ISO9001 CE ROHS | Numéro de modèle: | ADSS-4F/12F /24F/48F/96fF |
|
Détail Infomation |
|||
| Application: | Télécommunication | nombre de fibres: | 4-432 cœurs |
|---|---|---|---|
| Envergure: | 50m 100m /200 m /300m ou personnalisé | fibre par tube: | 4/6/8/12/24/48F |
| Service: | échantillon fournir | nombre de points forts: | FRP, fil aramide Kevlar |
| Structure: | Tube lâche toronné avec remplissage | Couleur de la veste: | bule jaune noir ou personnalisé |
| Température de fonctionnement: | -40℃ à +70℃ | Type de fibre: | G652D, OM3, G655, OM4 |
| Surligner: | Câble à fibre optique monomode ADSS,câble à fibre optique ADSS autoportant |
||
Description de produit
câble à fibres optiques ADSS monomode extérieur à plusieurs noyaux
Libellé ADSS
Le câble ADSS est constitué d'un matériau non métallique et autoportant avec la ligne de transport d'énergie aérienne.Le matériau résistant à la tension est un fil d'aramide
avec des modules à haute élasticité.Et l'optimisation de la structure peut déployer le poids du câble et ses propriétés mécaniques et physiques de manière appropriée
et minimiser la charge sur la tour.Construction de tubes lâches, tubes remplis de gelée, éléments (tubes et tiges de remplissage) et fil de blocage de l'eau mis en place
autour d'un élément de résistance central non métallique, des fils de polyester utilisés pour lier l'âme du câble, un ruban bloquant l'eau enroulé longitudinalement autour de l'âme du câble,
renforcé de fils d'aramide et gaine extérieure en PE.
Les caractéristiques
· Peut être installé sans couper l'alimentation
· Excellentes performances AT, l'inductance maximale au point de fonctionnement de la gaine AT peut atteindre 25kV
· Poids léger et petit diamètre réduisant la charge causée par la glace et le vent et la charge sur les pylônes
et étais
· Grandes longueurs de portée et la plus grande portée est supérieure à 1000 m
· Bonne performance de résistance à la traction et de température
· La durée de vie de conception est de 30 ans
·Application
L'état réel des lignes électriques aériennes est pleinement pris en compte lors de la conception du câble ADSS.Pour les lignes électriques aériennes inférieures à 110 kV,
La gaine extérieure en PE est appliquée.POUR les lignes électriques égales ou supérieures à 110 kV, une gaine extérieure AT est appliquée.La conception dédiée de la quantité d'aramide et de l'échouage
processus peut satisfaire la demande sur différentes portées.
·Normes
Le câble ADSS est conforme à la norme IEEE P 1222 ainsi qu'à la norme CEI 60794-1.
Structure et spécifications techniques
1.Veste unique ADSS
| nombre de fibres | structure | fibre par tube |
diamètre du tube de perte (MM) |
FRP/diamètre de coussin (mm) | Épaisseur de la gaine extérieure(mm) | Réf.Extérieur Diamètre (mm) |
Réf.Lester (kg/km) |
|
| Veste PE | À Veste | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Conseils : toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de spécifications détaillées,
Veuillez contacter nos vendeurs.
2. Double veste ADSS
| nombre de fibres | structure | fibre par tube |
diamètre du tube de perte (MM) |
FRP/diamètre de coussin (mm) | Épaisseur de la gaine extérieure(mm) | Réf.Extérieur Diamètre (mm) |
Réf.Lester (kg/km) |
|
| Veste PE | À Veste | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Conseils : toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de spécifications détaillées,
Veuillez contacter nos vendeurs.
|
Type de fibre |
Atténuation (+20℃) |
Bande passante |
Longueur d'onde de coupure du câble optique |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

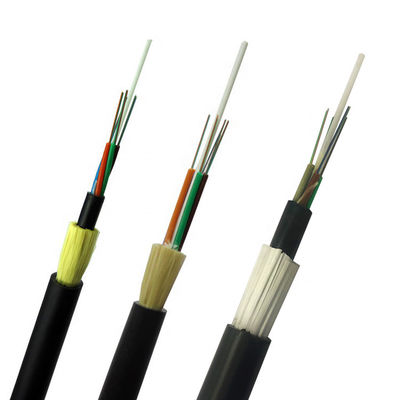

L'image de détails montre

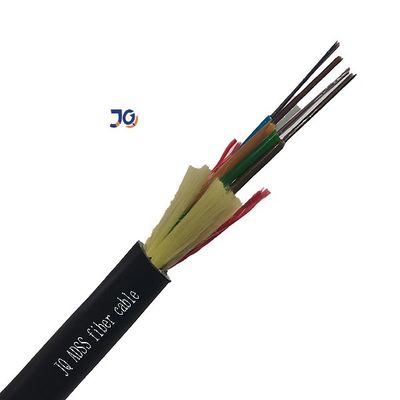

câble à fibre optique ADSS à gaine unique
câble à fibre optique ADSS à double gaine
Emballage:
1. Êtes-vous directement en usine ?
en tant que fabricant de câbles professionnel, spécialisé dans les câbles à fibres optiques, les câbles de dérivation MPO, les cordons de raccordement à fibres optiques.
Nos produits sont principalement exportés vers l'Europe, l'Amérique du Sud et certains autres pays et régions.
2. Quels sont vos produits principaux ?
Câbles à fibres optiques extérieurs Câbles à fibres optiques intérieurs Câbles de dérivation FTTH ADSS
Cordons de brassage blindés d'intérieur câble à fibres Cordons de brassage optiques Sc LC FC ST MTP MPO Cordon de brassage optique
3. Période de garantie de qualité du produit ?
20 ans de garantie pour le câble à fibre optique
4. Avez-vous un certificat pour la matière première ?
Nous établissons une coopération à long terme avec des fournisseurs de matières premières ISO9001 ROHS qualifiés
