Câble optique unimodal de fibre des noyaux G652 ADSS de l'antenne 48
Destricption d'ADSS
Le câble 1.ADSS est placé dans un tube lâche fait de hauts plastiques de module.
les tubes 2.The sont remplis de composé remplissant résistant à l'eau.
les tubes 3.The (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble.
4.After le noyau de câble est rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène).
5.After a échoué la couche de fils d'aramid est appliqué au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Caractéristiques
1. La conception appropriée de dispersion à faible atténuation et basse et le contrôle excédentaire précis de longueur font le câble ont exceptionnel
2. mécanique et performance environnementale. 3. la construction non métallique fait le câble résistent à la perturbation électromagnétique bien.
4. Fil de haute résistance d'aramid comme le porteur central assure la résistance, le petit diamètre et le poids léger à haute résistance du câble, s'adaptant pour
différentes conditions atmosphériques et différentes envergures d'installation.
5. Spécial (anti-dépistant) représentation de résistance à érosion électrique d'offres (facultatives) externes de gaine à la bonne.

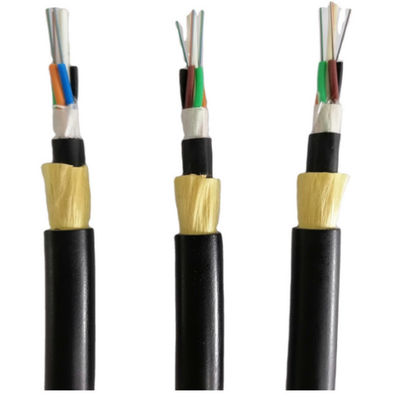

Expositions d'image de détails

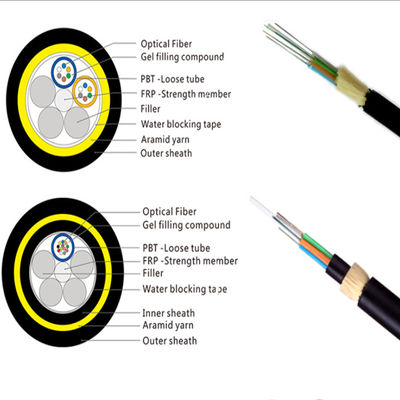

Structure et spécifications techniques
1. veste simple d'ADSS
| compte de fibre |
structure |
fibre par tube |
diamètre de tube de losse
(Millimètre)
|
Diamètre de FRP/pad (millimètre) |
Épaisseur de la veste externe (millimètres) |
Ref. Outer
Diamètre
(millimètre) |
Ref. Weight
(kg/km) |
| Veste de PE |
À la veste |
| 4 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 6 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 8 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 12 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
85 |
95 |
| 48 |
1+6 |
12 |
2.0±0.1 |
2.0/2.0 |
1,7 |
10.0±0.2 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.0/2.0 |
1,7 |
10.5±0.2 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2±0.1 |
2.0/3.4 |
1,7 |
12.0±0.2 |
123 |
135 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.0/7.2 |
1,7 |
15.2±0.2 |
175 |
188 |
Astuces : toutes les caractéristiques dans la table d'abolve est des données approximatives, avec plus de caractéristiques de detals,
les pls entrent en contact avec nos salers.
2. veste de double d'ADSS
| compte de fibre |
structure |
fibre par tube |
diamètre de tube de losse
(Millimètre)
|
Diamètre de FRP/pad (millimètre) |
Épaisseur de la veste externe (millimètres) |
Ref. Outer
Diamètre
(millimètre) |
Ref. Weight
(kg/km) |
| Veste de PE |
À la veste |
| 4 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0±0.1 |
2.0/2.0 |
1,7 |
12.5±0.2 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.0/2.0 |
1,7 |
13.2±0.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2±0.1 |
2.0/3.4 |
1,7 |
14.5±0.2 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.0/7.2 |
1,7 |
16.5±0.2 |
212 |
228 |
Astuces : toutes les caractéristiques dans la table d'abolve est des données approximatives, avec plus de caractéristiques de detals,
les pls entrent en contact avec nos salers.
|
Type de fibre
|
Atténuation
(+20℃)
|
Largeur de bande
|
Longueur d'onde de coupure de câble à fibres optiques
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·kilomètre |
≥500MHz·kilomètre |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·kilomètre |
≥500MHz·kilomètre |
--- |
Application : Frais généraux autosuffisants

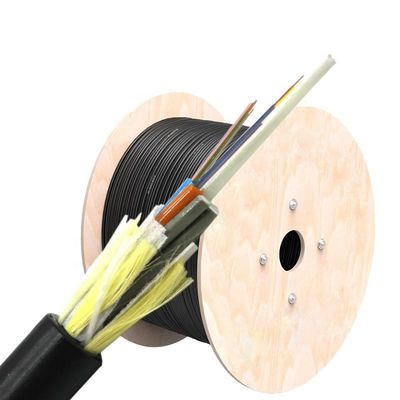

Emballage :
FAQ
1, Q : Est-vous une usine ou la société commerciale ?
: Nous sommes une usine
2, Q : Quel est le MOQ ?
: Le MOQ du câble optique de fibre est 10km.
3.Q : Quelle marque de fibre employez-vous ?
: YOFC, Fiberhome, etc.
4, Q : Pouvez-vous accepter la commande ?
: Oui, la commande est disponible. Nous soutenons le nouveau projet de nos clients comme nous savons que les affaires sont toujours de commande.
5, Q : Quel est délai de livraison ?
: Le délai de livraison général est de 5-7 jours après l'ordre confirmé. Il dépend de la quantité d'ordre.
6.Can vous fournir les produits adaptés aux besoins du client et le logo ?
: Oui. Nous assurons le service d'OEM.
7.What votre paiement est-il des termes ?
: Nous acceptons T/T, L/C, Western Union, dépôt de 30% et 70% avant expédition.
