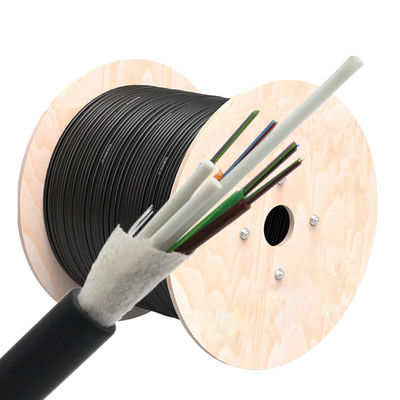

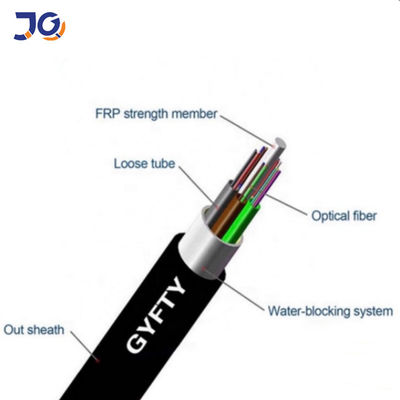

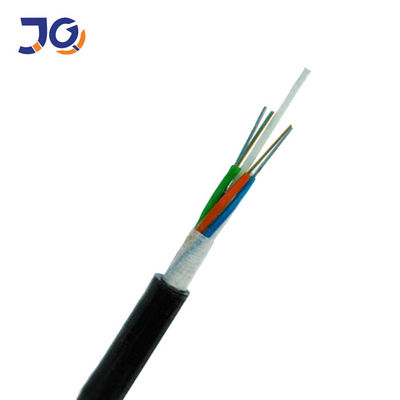

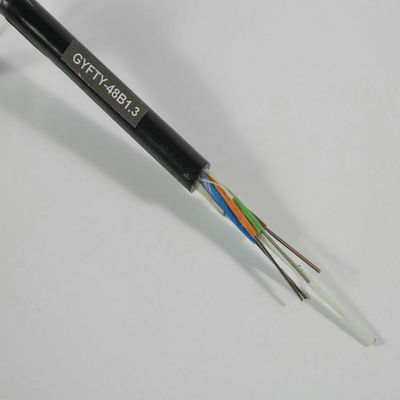

composé remplissant. Un plastique de tissu-renforcé (FRP) place au centre du noyau en tant que porteur central non métallique. Les tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire. Après que le noyau de câble soit rempli de remplissage
le composé pour le protéger contre l'entrée de l'eau, le câble est accompli une gaine de PE.
Compte de fibre |
Structure |
Fibres par tube |
Diamètre lâche de tube (millimètres) |
CSM diamètre/diamètre de protection (millimètres) |
Épaisseur nominale de veste externe (millimètre) |
Taille de diamètre de câble (millimètres) |
Poids de câble (kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1,6 | 8.8±0.2 | 65 |
36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1,6 | 9,5 | 75 |
96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1,6 | 11,0 | 103 |
144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1,8 | 13,8 | 160 |
Article | Unité | Spécifications | |
Type de fibre | G.652D | ||
Diamètre de champ de mode |
1310nm | millimètre | 9.2±0.4 |
1550nm | millimètre | 10.4±0.8 | |
Diamètre de revêtement | millimètre | 125.0±1 | |
Non-circularité de revêtement | % | £1.0 | |
Noyau/erreur concentricité de revêtement | millimètre | £0.5 | |
Diamètre de revêtement | millimètre | 245±5 | |
Non-circularité de revêtement | % | £6.0 | |
Erreur de concentricité de revêtement/revêtement | millimètre | £12.0 | |
Longueur d'onde de coupure de câble | nanomètre | £1260 | |
Affaiblissement linéique |
1310nm | dB/km | £0.36 |
1550nm | dB/km | £0.22 | |
Niveau de stress de preuve | kpsi | ≥100 |
Température ambiante
Gamme de température de fonctionnement | -40℃ à +60℃ |
Température ambiante de stockage/transport | -50℃ à +70℃ |
Température ambiante d'installation | -30℃ à +50℃ |
Application :
Télécom de fond, LAN dans le secteur à haute tension ou accès au réseau de télécom
Particulièrement pour le système de transport d'énergie. secteurs excessifs de tonnerre et perturbation électromagnétique élevée.
Avantages :
Basses dispersion et atténuation.
Conception appropriée, contrôle précis pour la longueur excédentaire de fibre et processus de toronnage distinct rendre l'excellent mécanique de câble et
caractéristiques environnementales.
capacité d'Anti-électromagnétisme.
Petit diamètre de câble, poids léger de câble, installer facilement.
Emballage

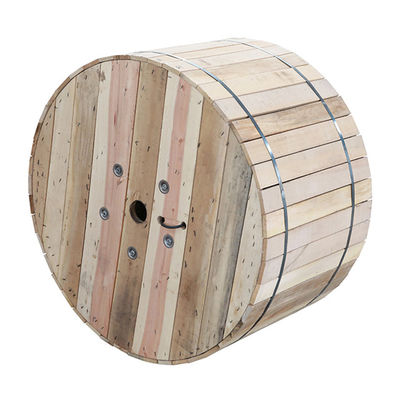

Chaque longueur simple de câble sera tournoyée sur le tambour en bois Fumigated approprié à l'expédition de fond.
Couvert par la feuille en plastique de tampon.
Scellé par les lattes en bois fortes.
Au moins 1 m d'extrémité intérieure de câble sera réservé pour l'essai.
