Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 1kilometer | Détails d'emballage : | tambour en bois |
---|---|---|---|
Délai de livraison : | 2-4 jours | Conditions de paiement : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement : | 80000 kilomètres par mois |
Nom de marque: | Jiqian | Numéro de modèle: | ADSS |
---|
Détail Infomation |
|||
Lieu d'origine: | Guangzhou, Chine | Certification: | CE/ISO9001 |
---|---|---|---|
Menber central de force: | FRP | Porteur central: | Fil de Kevlar Aramid |
Écrasement: | 3000N/100mm | Température ambiante de stockage/transport: | -50℃ à +70℃ |
Nombre de conducteurs: | ≥ 10 | Temp de opération: | -20℃~+60℃ |
Rayon de cintrage (sous l'installation): | diamètre externe de 20 x de câble | ||
Surligner: | Fil optique de fibre de noyau d'Adss 12,Fil optique de fibre de G652d,Fil optique de fibre de fil de Kevlar Aramid |
Description de produit
tambour optique optique de petit pain de câble de la fibre g652d d'optique de fibre du noyau 2km des adss 12 de fil de fibre
Description de produits
Caractéristiques
Peut être installé sans couper la puissance.
Représentation d'ExcellentAT. Le maximum inductif à la veste d'ofAT de point de fonctionnement peut atteindre 25kV.
Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours et des backprops.
Les longueurs de grande envergure et la plus grande envergure est plus de 200m.
Force oftensile et température de bonne représentation.
La durée de conception a lieu sur 30 ans.
Dimensions simples de veste des constructions de câble
Compte de fibre |
Structure |
Fibres par tube |
Diamètre lâche de tube (millimètres) |
CSM diamètre/diamètre de protection (millimètres) |
Épaisseur nominale de veste externe (millimètre) |
Taille de diamètre de câble (millimètres) |
Poids de câble (kg/km) |
4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.5±0.2 | 80 |
6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.3 | 85 |
96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1,7 | 11.8±0.3 | 123 |
144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1,7 | 14.5±0.3 | 175 |

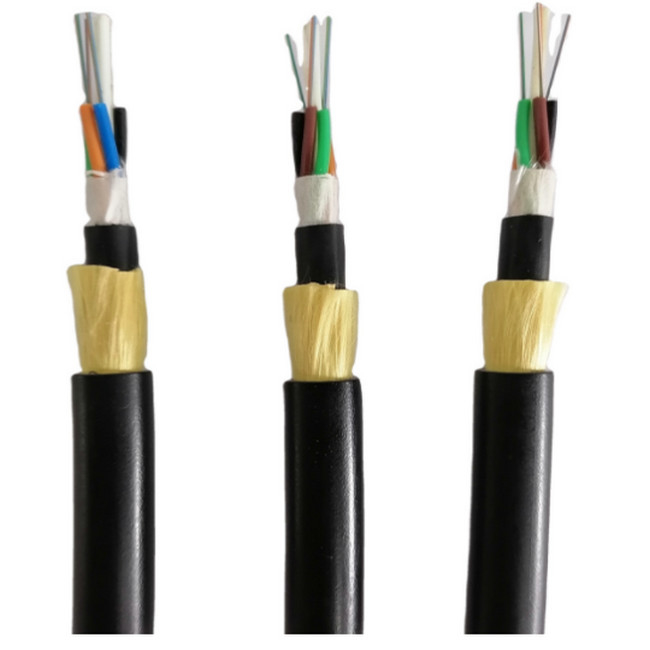

Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
1. Conception lâche de tube
Représentation et compatibilité stables avec tous les types communs de fibre
2. Autosuffisant
Au lieu du fil d'Aramid ou du fil en verre, il n'y a aucun fil de soutien ou de messager exigé.
&jacket 3.Track-resistant disponible
Pour les lignes électriques 10KV et 35KV peut employer le polyéthylène (PE), pour 110KN et la ligne électrique 220KN, doit par la résistance à la gaine externe de corrosion (À).
4.Sutable pour l'installation aérienne d'auto-appui
