Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788

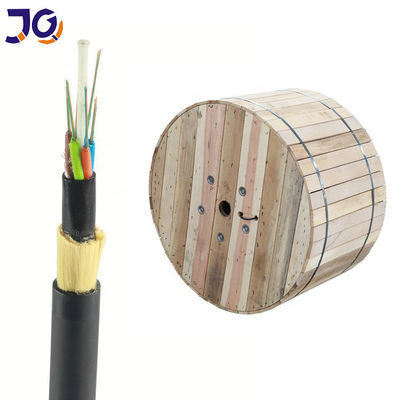

Quantité de commande min : | 1kilometer | Détails d'emballage : | tambour en bois |
---|---|---|---|
Délai de livraison : | 2-4 jours | Conditions de paiement : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement : | 80000 kilomètres par mois |
Nom de marque: | Jiqian | Numéro de modèle: | ADSS |
---|
Détail Infomation |
|||
Lieu d'origine: | Guangzhou, Chine | Certification: | CE/ISO9001 |
---|---|---|---|
Menber central de force: | FRP | Porteur central: | Fil de Kevlar Aramid |
Veste de câble d'ADSS: | PE | Température ambiante de stockage/transport: | -40℃ à +60℃ |
Nombre de conducteurs: | ≥ 10 | Temp de opération: | -20℃~+60℃ |
Application: | Bâtiment d'intérieur/extérieur d'accès | ||
Surligner: | câble de fibre optique d'envergure de 120m,Câble de fibre optique d'Aramid ADSS |
Description de produit
Caractéristiques
1. Peut être installé sans couper la puissance ;
2. Excellent à la représentation, le maximum inductif au point de fonctionnement de à la gaine peut atteindre 25kV ;
3.Lightweight et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours et des backprops ;
4. Les longueurs de grande envergure et la plus grande envergure est plus de 1000m ;
5. Bonne représentation de résistance et de température à la traction ;
la durée de la conception 6.The est de 30 ans.
Paramètre de fibre
Article | Unité | Spécifications | |
Type de fibre | G.652D | ||
Diamètre de champ de mode |
1310nm | millimètre | 9.2±0.4 |
1550nm | millimètre | 10.4±0.8 | |
Diamètre de revêtement | millimètre | 125.0±1 | |
Non-circularité de revêtement | % | ≤1.0 | |
Noyau/erreur concentricité de revêtement | millimètre | ≤0.5 | |
Diamètre de revêtement | millimètre | 245±5 | |
Non-circularité de revêtement | % | ≤6.0 | |
Erreur de concentricité de revêtement/revêtement | millimètre | ≤12.0 | |
Longueur d'onde de coupure de câble | nanomètre | ≤1260 | |
Affaiblissement linéique |
1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.22 | |
Niveau de stress de preuve | kpsi | ≥100 |
Caractéristiques mécaniques et environnementales
Paramètres d'optimisation du traitement |
Résistance à la traction évaluée (RTS) |
KN |
4,5 |
Permet l'utilisation de la tension (la T.A.O.) |
KN |
2 | |
La tension courante annuelle moyenne (EDS) |
KN |
1,8 |
|
Tension courante de limite (UES) |
KN |
3,2 |
|
Coefficient de dilatation thermique |
10-6/℃ |
1/℃ |
|
Module de Young |
kN/mm2 |
3,75 |
|
La résistance à la pression | Pendant longtemps | 1000N/100mm | |
À court terme | 2000N/100mm | ||
Le rayon de cintrage minimum | course | 115mm | |
pose | 235mm | ||
pose | -20~+60°C |
Température ambiante applicable | Transport et opération | -40~+60°C | |
Long câble optique de fibre de Yu |
0.4-0.6% |
||
temps de la vie | 25 ans maximum |
Caractéristiques :
À faible atténuation et dispersion, le contrôle spécial du du dépassement la longueur pour assurer la bonne représentation de transmission dans l'environnement variable.
Excellente représentation mécanique
Bonne flexibilité et représentation de recourbement
Petit diamètre extérieur, légèreté et construction compacte
Description de produit

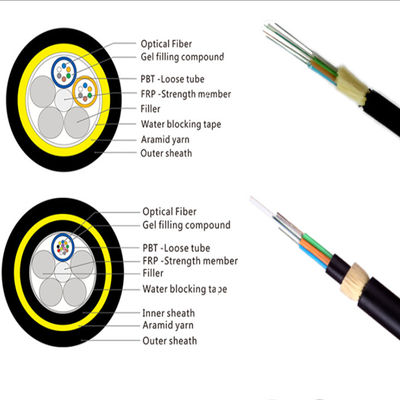

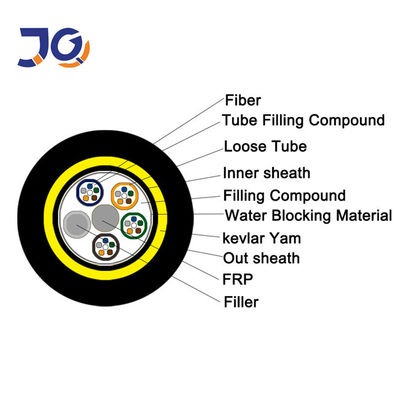

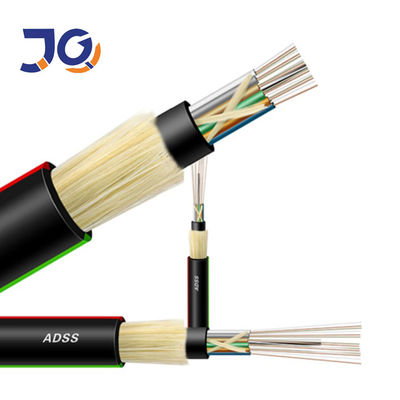

Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
