Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
| Quantité de commande min : | 1km | Détails d'emballage : | tambour en bois |
|---|---|---|---|
| Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
| Capacité d'approvisionnement : | 4500KM par mois |
| Lieu d'origine: | Guangzhou | Nom de marque: | JQ/OEM |
|---|---|---|---|
| Certification: | ISO9001 ROHS CE-EMC FCC SDOC | Numéro de modèle: | ADSS-48B1 |
|
Détail Infomation |
|||
| Type de fibre: | YOFC ou Fiberhome comme demande | Compte de fibre: | noyau 4 -144 |
|---|---|---|---|
| Couleur: | Noir, adapté aux besoins du client | Longueur: | longueur adaptée aux besoins du client |
| Matériel de veste: | PE ou À | Nom: | Câble de fibre optique d'ADSS |
| Porteur central: | Porteur axial de FRP | Température de fonctionnement: | -40 ~ +60 C |
| Envergure: | 50/100/200/300/400m | Installation: | antenne autosuffisante |
| Surligner: | 144 câble tout diélectrique du noyau ADSS,Câble tout diélectrique de FRP ADSS,câble des adss OFC de force de frp |
||
Description de produit

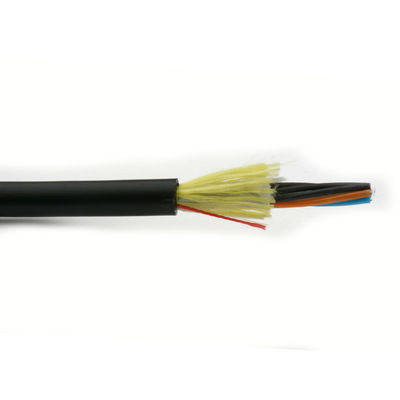

Tout le câble aérien autosuffisant d'ADSS de fibre de câble de l'envergure 100M With de veste diélectrique de PE
Description de produit
Le câble d'ADSS est fait de matériel et autosuffisant non métalliques avec la ligne de transport d'énergie aérienne. Le matériel de résistance de tension est fil d'aramid avec de hauts modules d'élasticité. Et la structure de linéarisation peut déployer le poids du câble et de ses propriétés mécaniques et physiques convenablement et réduire au minimum la charge sur la tour. La construction lâche de tube, tubes gèlent rempli, les éléments (des tubes et des tiges de remplisseur) et l'eau bloquant le fil se sont étendus autour du porteur axial non métallique, les fils de polyesters liaient le noyau de câble, l'eau bloquant la bande longitudinalement enroulée autour du noyau de câble, le thenaramid bavardent feuille externe renforcé et de PE.
Caractéristiques
Structure optima de câble, densité élevée de fibre.
L'équilibre précis de longueur de fibre, assurent la représentation stable.
Aucun gel dans le noyau de câble pour l'eau bloquant, à faible teneur en carbone et favorable à l'environnement.
Innovation de structure dans la gaine, augmentant la représentation de soufflement.
Conception lâche prouvée de tube pour la représentation
Conception de faible diamètre, légère et basse de gaine de frottement
Excellente longueur de soufflement et installation rapide, sûre et rentable
Conception de Drycore pour l'excellente eau bloquant la représentation et une manipulation plus facile
La conception de toronnage de la SZ tient compte de l'accès facile de mi-envergure et isole des fibres d'installation et de rigueurs environnementales
Installation et retrait faciles si nécessaire

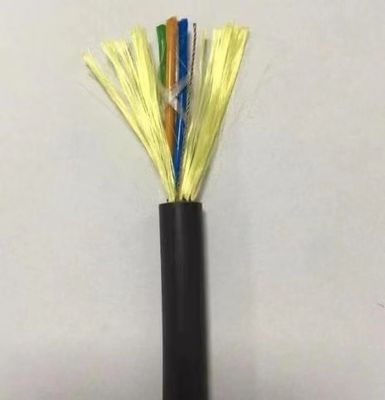

Échantillons
Application
Approprié à la méthode de pose aérienne
Stockage/température de fonctionnement : -40℃~+70℃
Caractéristiques optiques
| Articles | Unité | Spécifications | |
| G652D | |||
| Diamètre de champ de mode | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Diamètre de revêtement | um | 124,8±0.7 | |
| Non-circularité de revêtement | % | ≤0.7 | |
| Erreur de concentricité de Noyau-revêtement | um | ≤0.5 | |
| Diamètre de revêtement | um | 245±5 | |
| Non-circularité de revêtement | % | ≤6.0 | |
| Erreur de concentricité de Revêtement-revêtement | um | ≤12 | |
| Longueur d'onde de coupure de câble | nanomètre | acc≤1260 | |
| Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Données techniques
|
Envergure : 100m |
sous 110kv |
48core |
|
structurel paramètre |
Composants centraux de force : FRP |
Diamètre : 1.5mm |
|
Tube lâche (gelée remplie) |
Diamètre extérieur : 1.8mm |
|
|
PE d'enveloppe intérieure |
Épaisseur : 0.9mm |
|
|
PE externe de gaine |
Épaisseur : 1.8mm |
|
|
Technique paramètre |
diamètre extérieur de câble |
10.0mm |
|
section transversale de câble |
95,03 mm2 |
|
|
Modèle de fibre |
G.652D |
|
|
Poids de câble |
85kg/km |
|
|
Résistance à la traction évaluée (RTS) |
kn 10 |
|
|
Minmum a permis la tension (la T.A.O.) |
4kn |
|
|
EDS |
3.2kn |
|
|
Module de Young |
7,8 kn/mm2 |
|
|
Coefficient de dilatation thermique |
1.810-6/°C |
|
|
Résistance de Cruss |
Long terme : 1100 n/100mm |
|
|
à court terme : 2200 n/100mm |
||
|
Rayon de cintrage d'autorisation |
Long terme (en courant) 220 millimètres |
|
|
(En s'étendant) 360 millimètres à court terme |
4-144 câble optique de fibre du noyau ADSS
|
Fibre compte |
Structure |
Fibres par tube |
Tube lâche diamètre (millimètre) |
Diamètre de CSM diamètre de /pad (millimètres) |
Épaisseur nominale de la veste externe (millimètres) |
Diamètre de câble (millimètre) |
Câble Poids (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Détail de paquet
