Le câble optique extérieur de fibre de 36 noyaux a échoué la bande lâche GYTA blindé d'acier en forme de tuyau
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 1km | Détails d'emballage : | Tambour en bois |
---|---|---|---|
Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 30km par jour |
Lieu d'origine: | Guangzhou, Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 ROHS CE-EMC FCC SDOC |
Détail Infomation |
|||
Numéro de modèle: | GYFTY | Compte de fibre: | 12-144 noyaux |
---|---|---|---|
Type de fibre: | Mode unitaire G652D | Veste: | PE |
Couleur: | Noir | Nom de produit: | Câble optique extérieur de fibre |
Longueur: | 2km ou longueur adaptée aux besoins du client | Structure: | Tube lâche |
Installation: | Aérien/conduit | Nombre de conducteurs: | ≥ 10 |
Surligner: | Câble gyfty de conduit extérieur,Câble optique gyfty de fibre de 144 noyaux,câble optique aérien gyfty de fibre |
Description de produit

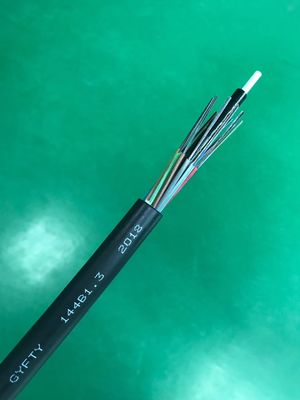

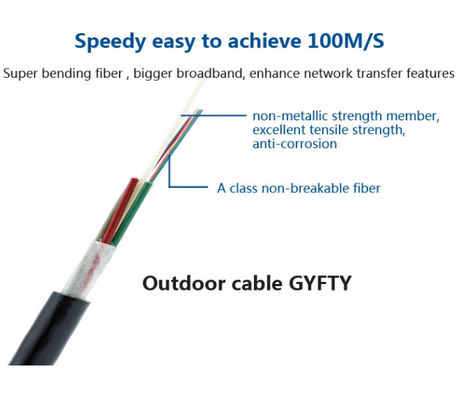

Conduit extérieur du noyau GYFTY d'OEM 12/24/48/96/144 d'usine de Jiqian/câble optique aérien de fibre
Article | Unité | Spécifications | |
Type de fibre | G.652D | ||
Diamètre de champ de mode | 1310nm | millimètre | 9.2±0.4 |
1550nm | millimètre | 10.4±0.8 | |
Diamètre de revêtement | millimètre | 125.0±1 | |
Non-circularité de revêtement | % | £1.0 | |
Noyau/erreur concentricité de revêtement | millimètre | £0.5 | |
Diamètre de revêtement | millimètre | 245±5 | |
Non-circularité de revêtement | % | £6.0 | |
Erreur de concentricité de revêtement/revêtement | millimètre | £12.0 | |
Longueur d'onde de coupure de câble | nanomètre | £1260 | |
Affaiblissement linéique | 1310nm | dB/km | £0.36 |
1550nm | dB/km | £0.22 | |
Niveau de stress de preuve | kpsi | ≥100 |

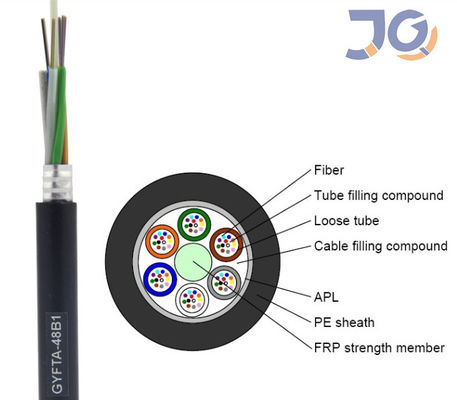

Dimensions des constructions de câble
Compte de fibre | Structure | Fibres par tube |
Diamètre lâche de tube (millimètre) |
Diamètre de CSM/diamètre de protection (millimètre) |
Épaisseur nominale de veste externe (millimètre) |
Diamètre de câble Taille (millimètre) |
Poids de câble (kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 9.0±0.2 | 65 |
24 | 1+5 | 6 | 1.9±0.3 | 1.4/1.4 | 1,6 | 9.2±0.2 | 68 |
36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10,6 | 80 |
96 | 1+8 | 12 | 2.2±0.1 | 2.2/3.5 | 1,6 | 12,0 | 103 |
144 | 1+12 | 12 | 2.2±0.1 | 2.2/6.4 | 1,8 | 15,0 | 180 |
Caractéristiques mécaniques et environnementales
Article | Unité | Caractéristiques |
Tension (long terme) | N | 600 |
Tension (à court terme) | N | 1500 |
Écrasement (long terme) | N/10cm | 1000 |
Écrasez (à court terme) | N/10cm | 3000 |
Rayon de cintrage minimal (dynamique) | millimètre | 20D |
Rayon de Min.Bend (charge statique) | millimètre | 10D |
La température d'installation | ℃ | -40~+60 |
Température de fonctionnement | ℃ | -40~+70 |
Température de stockage | ℃ | -40~+70 |
Répétition du recourbement | Charge : 250N ; nombre de cycles : 30 aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble. | |
Torsion | Charge : 250N ; nombre de cycles : 10 ; angle de torsion : ±90° aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble. | |
Impact | Énergie d'impact : 450g×1m ; rayon de tête de marteau : 12.5mm ; nombre d'impact : 5 aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble. |
Accueil pour visiter notre usine et pour nous envoyer l'enquête à tout moment !
