Aperçu Produitscâble optique aérien de fibre16 24 câbles optiques GYXTW de fibre de noyau pour la télécommunication
16 24 Core Fiber Optic Cable GYXTW For Telecommunication
16 24 Core Fiber Optic Cable GYXTW For Telecommunication
16 24 câbles optiques GYXTW de fibre de noyau pour la télécommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication
Contactez

16 24 câbles optiques GYXTW de fibre de noyau pour la télécommunication

Quantité de commande min : 1km Détails d'emballage : 1/2/3/4/5 kilomètre dans un fût en bois
Délai de livraison : 3-5dryas Conditions de paiement : L/C, T/T, Western Union
Capacité d'approvisionnement : 200 kilomètres par jour
Lieu d'origine: GUANGDONG CHINE Nom de marque: JQ/OEM
Certification: ISO9001/CE/ROHS/FCC Numéro de modèle: GYXTW-2B1 4B1 6B1 8B1 12B1

Détail Infomation
Matériel de veste: PE, HDPE, MDPE, LSZH Diamètre extérieur: 8.0mm/6.0mm/7.0mm/9.0mm
Fil d'acier: 1.0mm/0.7mm Couleur: Noir
Type de fibre: Mode unitaire G652D Compte de fibre: 2/4/6/8/12/24 noyau
Structure: Unitube Porteur central: Fil d'acier deux
Installation: &Duct aérien Nom de produit: Câble optique extérieur de fibre de tube lâche central
Marque de fibre: Corning YOFC ou customerized Mots clés: Câble de fibre
Mettre en évidence:

Câble optique multinucléaire de fibre

,

Câble optique de fibre de GYXTW

,

Câble optique de fibre de HDPE

Description de produit

2 / 4/6/8/12/16/24 câbles optiques multinucléaires blindés extérieurs de fibre de télécommunication du mode unitaire GYXTW de noyau

Câble optique extérieur optique de fibre de fibre de noyau de GYXTW 12



Spécifications de GYXTW

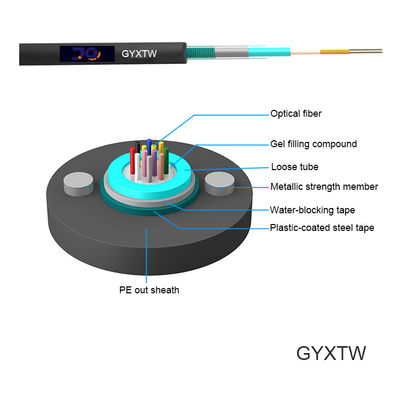

Section transversale de câble



16 24 câbles optiques GYXTW de fibre de noyau pour la télécommunication 0





Paramètre de fibre

Article Unité Spécifications
Type de fibre G.652D
Diamètre de champ de mode 1310nm millimètre 9.2±0.4
1550nm millimètre 10.4±0.8
Diamètre de revêtement millimètre 125.0±1
Non-circularité de revêtement % £1.0
Noyau/erreur concentricité de revêtement millimètre £0.5
Diamètre de revêtement millimètre 245±5
Non-circularité de revêtement % £6.0
Erreur de concentricité de revêtement/revêtement millimètre £12.0
Longueur d'onde de coupure de câble nanomètre £1260
Affaiblissement linéique 1310nm dB/km £0.36
1550nm dB/km £0.22
Niveau de stress de preuve kpsi ≥100

Note : D'autres paramètres rencontrent ITU-T standard G.652









Représentation de câble

Article Paramètres
Compte de fibre 12
Fibre enduite colorée Dimension 250µm±15µm
Couleur Bleu, orange, vert, Brown, gris, blanc, rouge, noir, jaune, pourpre, rose, Aqua
Tube lâche Dimension 2.2mm±0.1mm
Matériel PBT
Couleur nature
Remplisseur Matériel aucun
Couleur aucun
Porteur central Dimension 0.7mm±0.05mm
Matériel Phosphatage du fil d'acier
Blindé Matériel Bande en acier enduite de plastique
Veste externe Matériel PE
Couleur Noir





Caractéristiques mécaniques et environnementales

Article Unité Caractéristiques
Tension (long terme) N 600
Tension (à court terme) N 1500
Écrasement (long terme) N/10cm 300
Écrasez (à court terme) N/10cm 1000
Rayon de cintrage minimal (dynamique) millimètre 20D
Rayon de Min.Bend (charge statique) millimètre 10D
La température d'installation ℃ -40~+60
Température de fonctionnement ℃ -40~+70
Température de stockage ℃ -40~+70
Répétant le recourbement (重复弯曲) Charge : 250N ; nombre de cycles : 30 aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble.
Torsion (扭曲) Charge : 250N ; nombre de cycles : 10 ; angle de torsion : ±90° aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble.
Impact (冲击) Énergie d'impact : 450g×1m ; rayon de tête de marteau : 12.5mm ; nombre d'impact : 5 aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble.







Dimensions des constructions de câble

Compte de fibre Structure Fibres par tube

Diamètre lâche de tube

(millimètre)

Diamètre de CSM/diamètre de protection

(millimètre)

Épaisseur nominale de veste externe

(millimètre)

Diamètre de câble

Taille

(millimètre)

Poids de câble

(kg/km)
2 1 2 1.7±0.1 1.0/1.0 1,6 8.0±0.2 57
4 1 4 1,85±0.1 1.0/1.0 1,6 8.0±0.2 58
6 1 6 1.9±0.1 1.0/1.0 1,6 8.0±0.2 58
8 1 8 2.0±0.1 1.0/1.0 1,6 8.0±0.2 60
12 1 12 2.2±0.1 1.0/1.0 1,6 8.0±0.2 60

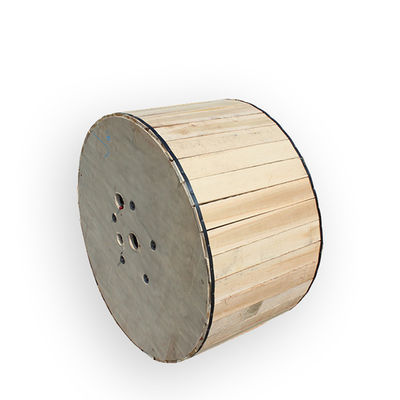

Tambour

Type de câble Tambour (17kg)
Taille (millimètres) Largeur (millimètres) Diamètre intérieur (millimètres)

Longueur

(kilomètre)

 À tambour
GYXTW 700 700 650 2 tambour en bois

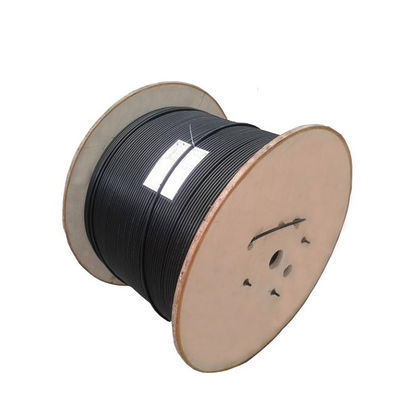

16 24 câbles optiques GYXTW de fibre de noyau pour la télécommunication 1

16 24 câbles optiques GYXTW de fibre de noyau pour la télécommunication 2







Vous pouvez aimer



16 24 câbles optiques GYXTW de fibre de noyau pour la télécommunication 3





FAQ

1.Are vous société commerciale ou fabricant ?
Nous sommes le fabricant avec l'expérience de 10 ans, nous sommes spécialisés dans la recherche, le développement et la production
pour le câble optique de fibre, ect de corde de câble d'interface et de chemin. Notre usine est dans la ville de Guangzhou, bienvenue pour nous rendre visite !

2.About la qualité ?
Nous la livraison avons avant examiné chaque des fibres quand production de finition.
Après confirmation des prix, vous pouvez exiger pour que les aperçus gratuits vérifient notre qualité.

3.Can vous accepter la commande ?
Oui, la commande est disponible. Nous soutenons le nouveau projet de nos clients, comme nous savons que les affaires sont toujours de commande.

4.What est votre délai de livraison ?
Habituellement au sujet des jours 3-7days ouvrables, il dépendent principalement de la quantité d'ordre.
Mais des pls soient assurés que nous arrangerons vos marchandises dès que possible après votre paiement.

5.Can vous accepter le service d'OEM ?
Oui, nous faisons bon accueil au service d'OEM. Nous pouvons imprimer votre logo sur le produit. N'importe quelle idée de vous est disponible.
