Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788

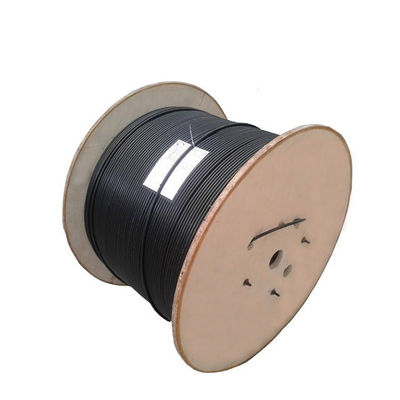

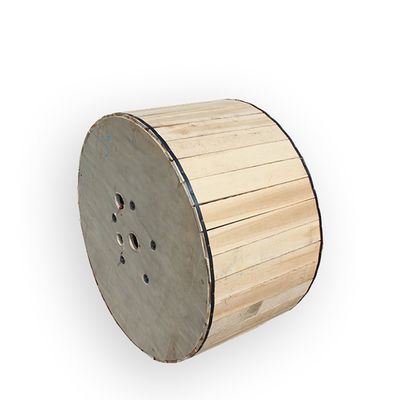

| Quantité de commande min : | 1km | Détails d'emballage : | Tambour en bois |
|---|---|---|---|
| Délai de livraison : | 3-5 jours, il dépend de la quantité d'ordre | Conditions de paiement : | L/C, T/T, Western Union, Alipay |
| Capacité d'approvisionnement : | 4500 par mois |
| Nom de marque: | Jiqian | Certification: | ISO 9001/CE/ROHS/FCC |
|---|---|---|---|
| Numéro de modèle: | ADSS-24B1 |
|
Détail Infomation |
|||
| Lieu d'origine: | Guangzhou, Chine | Marque de câble: | JQ/hairso |
|---|---|---|---|
| nombre de conducteurs: | ≥ 10 | Cettification: | OIN 9001/CE/ROHS/FCC |
| Fabricant: | Oui | Application: | Aérien |
| Gaine externe: | PE | Nombre de fibre: | 2-288 |
| La température de stockage et d'utilisation: | -40℃ à +70℃. | Veste: | doubles veste/noir |
| Type de fibre: | G652D | ||
| Surligner: | 24 câbles optiques de fibre du noyau ADSS,Câble optique de fibre de la FCC ADSS |
||
Description de produit
La communication câble le câble optique de fibre du noyau ADSS de l'approvisionnement 24 d'usine
Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module.
Les tubes sont remplis de composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP
(Plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble.
Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène).
Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central,
le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Aramid, non-métal FRP Strenghth
1. Fil de haute qualité d'Aramid d'importation
force de 2.Center FRP, interférence Anti-électromagnétique
3.Span 100M 120m 140M 160M 1000M
Noyau de fibre
le câble optique de la fibre 1.The adopte le noyau classe un de marque bien connue, qui a le débit de transmission élevé, de fond et petit
atténuation.
2. Options de mode unitaire/mode de Muli
3. l'option différente de 12 couleurs, peut faire en tant que votre demande
Caractéristiques
• Peut être installé sans découper la puissance
• Diamètre léger et petit de câble, réduisant l'impact de la glace, le vent et la charge sur la tour et l'appui
• La grande envergure, l'envergure maximum est plus de 1000 mètres
• A d'excellentes propriétés de traction et caractéristiques de la température
• Espérance de vie 25 ans

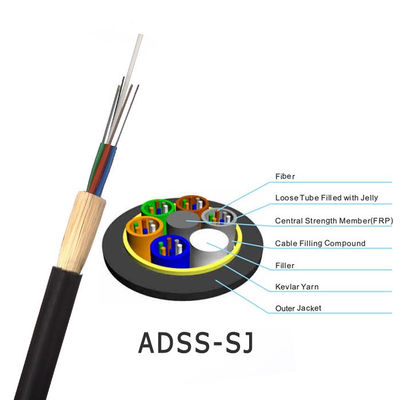

Structure et spécifications techniques ADSS-SJ (50-150M)
| Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
REC. Maximum quotidien. (kN) |
Max Allowable Tension fonctionnante (kN) |
Coupure Force (kN) |
Force Membre CSA (mm2) |
Module de (kN/mm2) |
La chaleur Expansion Coefficient (x10- 6/K) |
Envergure appropriée Mètre |
||||
| Veste de PE | À la veste | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |

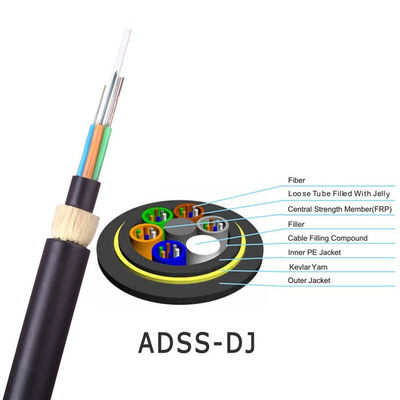

Structure et spécifications techniques ADSS-DJ (50-750M)
| Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
REC. Maximum quotidien. (kN) |
Max Allowable Tension fonctionnante (kN) |
Coupure Force (kN) |
Force Membre CSA (mm2) |
Module de (kN/mm2) |
La chaleur Expansion Coefficient (x10- 6/K) |
Envergure appropriée Mètre |
||||
| Veste de PE | À la veste | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caractéristique optique
|
Type de fibre |
Atténuation (+20℃) |
Largeur de bande |
Ouverture numérique |
Longueur d'onde de coupure de câble à fibres optiques |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilomètre | ≥500MHz·kilomètre | Na 0.200±0.015 | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilomètre | ≥500MHz·kilomètre | Na 0.275±0.015 | --- |
Application : Frais généraux autosuffisants
