Chine fournisseur de câbles ADSS Single Jacket 48 Core Single ou Multi Mode FRP 1,5 mm 100m Longueur de portée Cable à fibre optique
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
| Quantité de commande min : | 1km | Détails d'emballage : | Tambour en bois |
|---|---|---|---|
| Délai de livraison : | 3-5 jours, il dépend de la quantité d'ordre | Conditions de paiement : | L/C, T/T, Western Union, Alipay |
| Capacité d'approvisionnement : | 4500 par mois |
| Lieu d'origine: | LA CHINE | Nom de marque: | Jiqian |
|---|---|---|---|
| Certification: | ISO 9001/CE/ROHS/FCC | Numéro de modèle: | ADSS-24B1 |
|
Détail Infomation |
|||
| Lieu d'origine: | Canton, porcelaine | Marque de câble: | Jiqian |
|---|---|---|---|
| nombre de conducteurs: | ≥ 10 | Cettification: | OIN 9001/CE/ROHS/FCC |
| Fabricant: | oui | Application: | Aérien |
| Gaine externe: | PE | Nombre de fibre: | 2-288 |
| La température de stockage et d'utilisation: | -40℃ à +70℃. | ||
| Mettre en évidence: | Câble optique autosuffisant de fibre d'ADSS,Câble optique de fibre d'ISO9001 ADSS,câble optique de fibre de 250μm ADSS |
||
Description de produit
SM extérieur de Jiqian toute l'envergure autosuffisante diélectrique 100m d'ADSS 24 câbles d'Adss de câble optique de Fibra de noyau du noyau 48

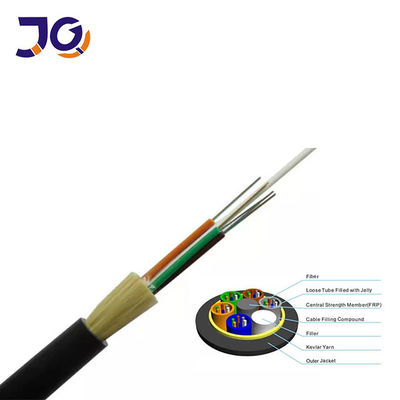

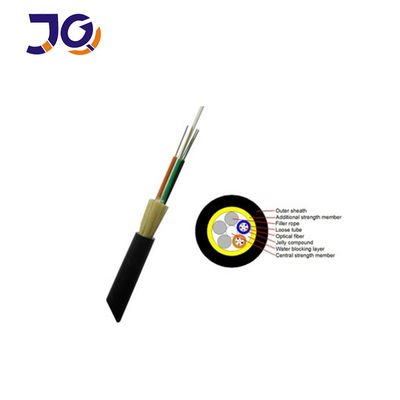

Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module.
Les tubes sont remplis de composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP
(Plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble.
Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène).
Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central,
le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Caractéristiques
• Peut être installé sans découper la puissance
• Diamètre léger et petit de câble, réduisant l'impact de la glace, le vent et la charge sur la tour et l'appui
• La grande envergure, l'envergure maximum est plus de 1000 mètres
• A d'excellentes propriétés de traction et caractéristiques de la température
• Espérance de vie 30 ans
Structure et spécifications techniques ADSS-SJ (50-150M)
| Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
REC. Maximum quotidien. (kN) |
Max Allowable Tension fonctionnante (kN) |
Coupure Force (kN) |
Force Membre CSA (mm2) |
Module de (kN/mm2) |
La chaleur Expansion Coefficient (x10- 6/K) |
Envergure appropriée Mètre |
||||
| Veste de PE | À la veste | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Structure et spécifications techniques ADSS-DJ (50-750M)
| Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
REC. Maximum quotidien. (kN) |
Max Allowable Tension fonctionnante (kN) |
Coupure Force (kN) |
Force Membre CSA (mm2) |
Module de (kN/mm2) |
La chaleur Expansion Coefficient (x10- 6/K) |
Envergure appropriée Mètre |
||||
| Veste de PE | À la veste | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caractéristique optique
|
Type de fibre |
Atténuation (+20℃) |
Largeur de bande |
Ouverture numérique |
Longueur d'onde de coupure de câble à fibres optiques |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilomètre | ≥500MHz·kilomètre | Na 0.200±0.015 | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilomètre | ≥500MHz·kilomètre | Na 0.275±0.015 | --- |
Application : Frais généraux autosuffisants
