Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
| Quantité de commande min : | 1km | Détails d'emballage : | Tambour en bois |
|---|---|---|---|
| Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
| Capacité d'approvisionnement : | 200KM par jour |
| Lieu d'origine: | GUANGDONG CHINE | Nom de marque: | JQ/OEM |
|---|---|---|---|
| Certification: | ISO9001,ROHS,CE | Numéro de modèle: | ADSS |
|
Détail Infomation |
|||
| Type de fibre: | YOFC ou Fiberhome comme demande | Compte de fibre: | 12 24 48 hilos |
|---|---|---|---|
| Couleur: | Noir, adapté aux besoins du client | Longueur: | 2km ou longueur adaptée aux besoins du client |
| Matériel de veste: | PE /AT/LSZH | Nom: | Câble de fibre optique d'ADSS |
| Porteur central: | Porteur axial de FRP | Température de fonctionnement: | -40 | +60 C |
| Envergure: | 100/200/300/400m/500m | Installation: | antenne autosuffisante |
| Surligner: | Câble optique de fibre de YOFC ADSS,Câble optique de fibre du mode unitaire ADSS |
||
Description de produit
Le CÂBLE OPTIQUE de FIBRE DACTYLOGRAPHIE À ADSS l'envergure à fibre optique 100M avec le câble aérien autosuffisant de veste de PE

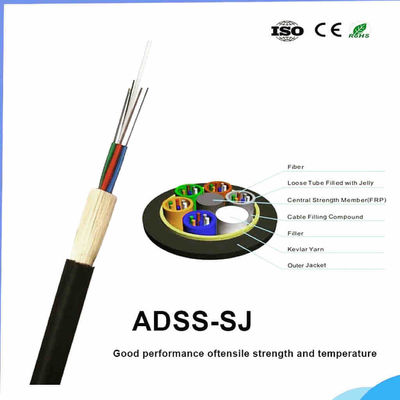

Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes arefilled avec un composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
|
Les paramètres techniques sont sujets à de différents comptes de fibre, les conditions climatiques (vitesse du vent d'e.g.temperature, thicknss de manteau de glace), étendant des envergures, des classes de tension des lignes électriques, ect.
|
||||
|
* méthode d'installation
|
||||
|
Typiquement utilisé en secteurs avec la haute résistance de champ électrique ou foudre fréquente dans le système de transmission de communication de puissance.
|
||||
|
Temp de transport/stockage
|
- 30℃~+65℃
|
|
||
|
Temp d'installation
|
- 15℃~+60℃
|
|
||
|
Temp d'opération
|
- 40℃~+70℃
|
|
||
|
Caractéristiques *Structural
|
||||
|
Compte de fibre
|
2~144
|
Couche imperméable
|
Noyau de câble rempli avec de l'eau le gel ou de câble bloquant la bande, l'eau bloquant des fils.
|
|
|
Tube lâche
|
Fibre colorée dans le tube lâche de PBT, rempli de gel de fibre
|
Igname de haute résistance d'aramid
|
Offre la force très à haute résistance, de faible diamètre et léger pour adapter différents consitions de climat et des envergures de pose.
|
|
|
Porteur axial
|
Porteur central non métallique FRP (la fibre renforcent Rod en plastique)
|
Gaine
|
Anti-dépistant (À) le matériel ou le polyéthylène (PE)
|
|
|
Mètre d'envergure
|
200
|
300
|
400
|
|
Tension relative de force (RTS)
|
kn 17,5
|
kn 20,6
|
kn 28
|
|
Max Allowable Tension (la T.A.O.)
|
kn 6,9
|
kn 8,2
|
kn 11,5
|
|
Résistance permise d'écrasement
|
Long terme : 1100 n/100mm
|
Long terme : 1100 n/100mm
|
Long terme : 1100 n/100mm
|
|
À court terme : 2200 n/100mm
|
À court terme : 2200 n/100mm
|
À court terme : 2200 n/100mm
|
|
|
Rayon de cintrage minimum
|
Opération : 220 millimètres
|
Opération : 220 millimètres
|
Opération : 220 millimètres
|
|
Installlation : 360 millimètres
|
Installlation : 360 millimètres
|
Installlation : 360 millimètres
|
|
|
Température ambiante
|
Opération : -40/+70℃
|
Opération : -40/+70℃
|
Opération : -40/+70℃
|
|
Installlation : -15/+60℃
|
Installlation : -15/+60℃
|
Installlation : -15/+60℃
|
Caractéristiques
Écrasez la résistance et la flexibilité, les mesures suivantes sont prises d'assurer le câble étanche
remplissage de noyau de câble de 100%, composé lâche de remplissage de tube
Bonne représentation mécanique et de la température
Tube lâche de haute résistance qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Plastique de tissu-renforcé simple en tant que porteur axial
Caractéristiques optiques
| Articles | Unité | Spécifications | |
| G652D | |||
| Diamètre de champ de mode | 1310nm | um | 9,2±0,4 |
| 1550nm | um | ± 10,40,5 | |
| Diamètre de revêtement | um | 124,8±0,7 | |
| Non-circularité de revêtement | % | ≤0,7 | |
| Erreur de concentricité de Noyau-revêtement | um | ≤0,5 | |
| Diamètre de revêtement | um | 245±5 | |
| Non-circularité de revêtement | % | ≤6,0 | |
| Erreur de concentricité de Revêtement-revêtement | um | ≤12 | |
| Longueur d'onde de coupure de câble | nanomètre | acc≤1260 | |
| Atténuation (maximum) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Données techniques
Structure et spécifications techniques ADSS-DJ (envergure de 50-500m)
|
Ref.Outer Diamètre (millimètre) |
Ref.Weight kg/km) |
Rec.DailyMax. Fonctionnement Tension (kN) |
Maximum Permis Fonctionnement Tension [kN) |
Coupure Force (kN) |
Force Membre CSA. (kN/mm2) |
Modulusof Élasticité CSA kNmm2) [ |
La chaleur Expansion Coefficient (X10-6/K) |
SuitableSpan Mètre ABICP |
||||
|
PE |
À |
|
||||||||||
|
12,5 |
125 |
136 |
1,5 |
4 |
10 |
4,6 |
7,6 |
1,8 |
160 |
100 |
140 |
100 |
|
13,0 |
132 |
142 |
2,25 |
6 |
15 |
7,6 |
8,3 |
1,5 |
230 |
150 |
200 |
150 |
|
13,3 |
137 |
148 |
3,0 |
8 |
20 |
10,35 |
9,45 |
1,3 |
300 |
200 |
290 |
200 |
|
13,6 |
145 |
156 |
3,6 |
10 |
24 |
13,8 |
10,8 |
1,2 |
370 |
250 |
350 |
250 |
|
13,8 |
147 |
159 |
4,5 |
12 |
30 |
14,3 |
11,8 |
1,0 |
420 |
280 |
400 |
280 |
|
14,5 |
164 |
177 |
5,4 |
15 |
36 |
18,4 |
13,6 |
0,9 |
480 |
320 |
460 |
320 |
|
14,9 |
171 |
185 |
6,75 |
18 |
45 |
22,0 |
16,4 |
0,6 |
570 |
380 |
550 |
380 |
|
15,1 |
179 |
193 |
7,95 |
22 |
53 |
26,4 |
18,0 |
0,3 |
670 |
460 |
650 |
460 |
|
15,5 |
190 |
204 |
9,0 |
26 |
|60 |
32,2 |
19,1 |
0,1 |
750 |
530 |
750 |
510 |

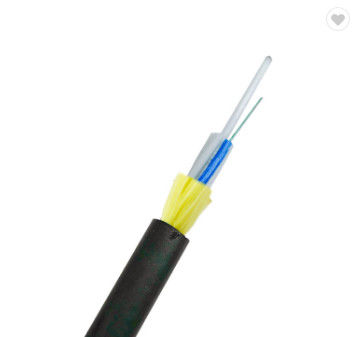

Image de produit
Application
Approprié à la méthode de pose aérienne
Stockage/température de fonctionnement : -40℃~+70℃

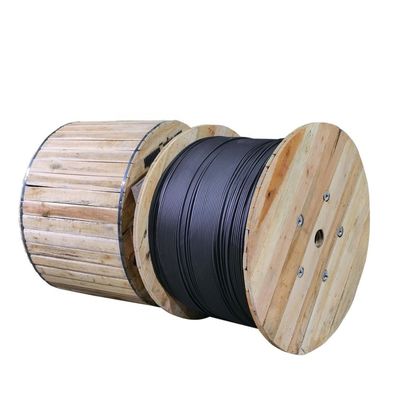

Détail de paquet
FAQ
