Câble optique de fibre du noyau GYXTW de l'hybride 24 avec deux fils de cuivre de puissance
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
Quantité de commande min : | 1km | Détails d'emballage : | 1/2/3/4/5 kilomètre dans un fût en bois |
---|---|---|---|
Délai de livraison : | 3-5 dryas | Conditions de paiement : | L / C, T / T, Western Union |
Capacité d'approvisionnement : | 30km par jour |
Lieu d'origine: | Guangzhou Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 ROHS CE FCC | Numéro de modèle: | GYDTS/OPLC |
Détail Infomation |
|||
Matériau de la veste: | Le PE | Diamètre extérieur: | 9 mm |
---|---|---|---|
Nombre de fibres: | 2-144Core | La structure: | Tubes unitaires/câbles torsadés en filets |
Membre de la force: | Fil d'acier | Nom du produit: | Cable hybride à fibre optique |
Type de fibre: | YOFC ou sur demande | Application du projet: | Aérien, conduit |
Couleur: | Noir | Longueur: | 2km ou longueur adaptée aux besoins du client |
Mettre en évidence: | Câble optique de fibre de G652D,Câble optique hybride de fibre d'OPLC,câble optique aérien de fibre de 9mm |
Description de produit
Cable hybride 2-24 GYXTW avec deux fils de cuivre
Les câbles à fibre optique composite qui ont un certain nombre de composants différents disposés dans le faisceau.qu'ils soient des conducteurs métalliques ou des fibres optiques, et permettent à l'utilisateur d'avoir un seul câble, réduisant ainsi le coût global et le délai d'installation.La fibre de 250 μm est placée dans un tube lâche en plastique à haut module. Les tubes sont remplis d'un composé de remplissage résistant à l'eau.Entre le PSP et le tube en vrac, un matériau hydrofuge est appliqué pour maintenir le câble compact et étancheDeux fils d'acier parallèles sont placés aux deux côtés du ruban d'acier. Les fils d'acier parallèles sont placés aux deux côtés du ruban d'acier. Le câble est complété par une gaine de polyéthylène (PE).
Caractéristiques
Bonne performance mécanique et à température
Tubes lâches de haute résistance résistantes à l'hydrolyse
Les composés de remplissage spéciaux des tubes assurent une protection critique des fibres
Structure compacte et légèreté, flexibilité et bonne résistance à la flexion
Faible dispersion et atténuation.Une conception adéquate, un contrôle précis de la longueur excédentaire des fibres et un processus de filamentation distinct rendent les excellentes propriétés mécaniques et environnementales.Le blindage du fil d'acier et du ruban d'acier ondulé font du câble des propriétés agréables de résistance à l'humidité et à l'écrasement
Caractéristiques des fibres optiques
Nom de l'article | Spécification |
Type de fibre | G.652D |
Attenuation | |
@ 1310 nm | ≤ 0,36 dB/km |
@ 1383 nm | ≤ 0,35 dB/km |
@ 1550 nm | ≤ 0,22 dB/km |
@ 1625 nm | ≤ 0,30 dB/km |
Longueur d'onde de coupure du câble ((λcc) | ≤ 1260 nm |
Longueur d'onde de dispersion nulle ((nm) | 1300 à 1324 nm |
Pente de dispersion nulle | Le nombre de cycles est calculé en fonction de la fréquence d'écoulement. |
Dispersion chromatique | |
@ 1288 ~ 1339 nm | Le nombre de points de contact est calculé en fonction de l'échantillon. |
@ 1550 nm | Le nombre de points de contact est déterminé en fonction de l'échantillon. |
@ 1625 nm | Le nombre de points de contact est calculé en fonction de l'échantillon. |
PMDQ | ≤ 0,2 ps/km1/2 |
Démètre du champ de mode @ 1310 nm | 9.2 ± 0.4 mm |
Erreur de concentration du noyau | ≤ 0,6 μm |
Diamètre du revêtement | 1250,0 ± 0,7 μm |
Le revêtement non circulaire | ≤ 1,0% |
Diamètre du revêtement | 245 ± 10 μm |
Test de preuve | 100 kpsi (= 0,69 Gpa), 1% |
Paramètres techniques
Plage de température | -20°C à +60°C | |||||||||
Riseur | Le type d'OFNR/OFN FT4 | |||||||||
Le Parlement européen | Le type d'OFNR/OFN FT6 | |||||||||
Vêtement | LSZH ou PE | |||||||||
Nom de code | câble noyaux |
Diamètre (mm) |
D'autres métaux Télécommunications (mm) |
Légère masse (kgk) m) Les |
Durabilité | Crush | Le pliage rayon |
|||
Le plus court Durée (N) |
Longue Durée (N) |
Le plus court leur N) |
Longue Durée (N) |
courte Durée N) |
Longue Durée (N) |
|||||
OpLC-2*0.5 | 6 à 24 | 10 | 2 fois 0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.5 | 6 à 24 | 10 | 4 fois 0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OpLC-2*0.75 | 6 à 24 | 10 | 2 fois 0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.75 | 6 à 24 | 10 | 4 fois 0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*1.0 | 6 à 24 | 10 | 2 fois 1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.0 | 6 à 24 | 12 | Quatre fois un.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OpLC-2*1.5 | 6 à 24 | 12 | 2 fois 1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.5 | 6 à 24 | 12 | Quatre fois un.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*2.5 | 6 à 24 | 12 | 2 fois 2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*2.5 | 6 à 24 | 14.5 | 4 fois 2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

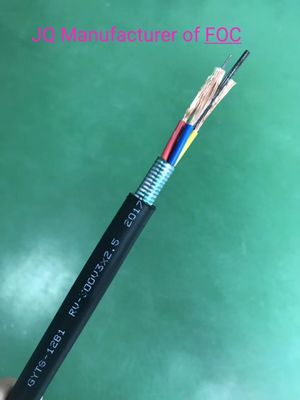

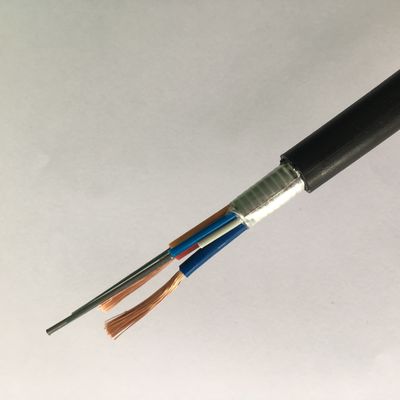

Image du produit
Application du projet
Utilisé pour la boîte de distribution extérieure au tuyau du bâtiment, au-dessus, enterré.
Utilisé dans la salle des équipements de communication optique,
Utilisé pour les fibres de queue et les sauts en ligne.
Utilisé pour les bâtiments entourant le câble.
Emballage et livraison
1/2/3/4/km dans un tambour en bois,jours de livraison: 5 à 8 jours ouvrables
