Chine fournisseur de câbles ADSS Single Jacket 48 Core Single ou Multi Mode FRP 1,5 mm 100m Longueur de portée Cable à fibre optique
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
| Quantité de commande min : | 1km | Détails d'emballage : | Tambour en bois |
|---|---|---|---|
| Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
| Lieu d'origine: | Guangzhou | Nom de marque: | JQ/OEM |
|---|---|---|---|
| Certification: | ISO9001 ROHS CE FCC | Numéro de modèle: | ADSS-60B1 |
|
Détail Infomation |
|||
| Type de fibre: | mode unitaire ou mode multi | Compte de fibre: | 60Core |
|---|---|---|---|
| Couleur: | Noir, adapté aux besoins du client | longueur: | 2km ou longueur adaptée aux besoins du client |
| Matériel de veste: | PE | NOM: | Câble de fibre optique d'ADSS |
| Porteur central: | FRP | Application: | Aérien |
| Température de fonctionnement: | -40 | +60 C | Type: | ADSS, SZ a échoué le type |
| Mettre en évidence: | Double câble optique de fibre de la veste ADSS,câble optique de fibre de 60Core ADSS,câble optique de fibre du mode 60Core unitaire |
||
Description de produit

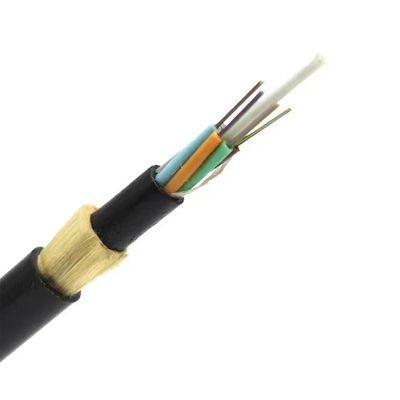

60 câble optique extérieur de fibre de la veste ADSS de double du mode unitaire G652D de noyau

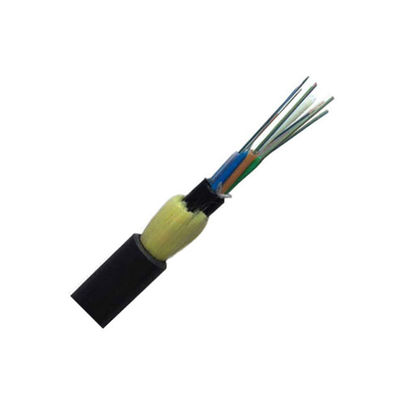

Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes arefilled avec un composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Caractéristiques
* plastique de tissu-renforcé simple en tant que porteur axial, composé lâche de remplissage de tube
* peut être installé sans couper la puissance
* poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours et des backprops
* longueurs de grande envergure 100m/200m/300m/400m
* bonne représentation de résistance et de température à la traction
* la durée de conception est de 30 ans, composé spécial de remplissage de tube assurer une protection critique de fibre.

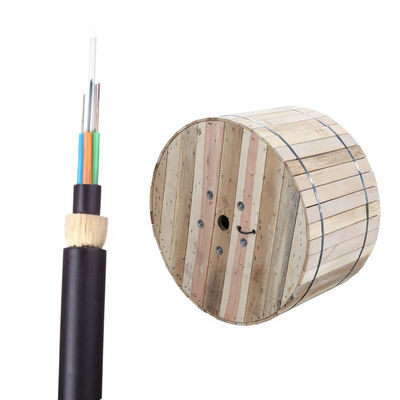

* paquet : tambour en bois de l'exportation 2~4km/
Caractéristiques optiques
| Articles | Unité | Spécifications | |
| G652D | |||
| Diamètre de champ de mode | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Diamètre de revêtement | um | 124,8±0.7 | |
| Non-circularité de revêtement | % | ≤0.7 | |
| Erreur de concentricité de Noyau-revêtement | um | ≤0.5 | |
| Diamètre de revêtement | um | 245±5 | |
| Non-circularité de revêtement | % | ≤6.0 | |
| Erreur de concentricité de Revêtement-revêtement | um | ≤12 | |
| Longueur d'onde de coupure de câble | nanomètre | acc≤1260 | |
| Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Données techniques
|
Envergure : 100m |
Type de câble |
veste ADSS du double 60core |
|
structurel paramètre |
Composants centraux de force : FRP |
Diamètre : 2.1mm |
|
Tube lâche (gelée remplie) |
Diamètre extérieur : 1.8mm |
|
|
PE d'enveloppe intérieure |
Épaisseur : 0.9mm |
|
|
PE externe de gaine |
Épaisseur : 1.8mm |
|
|
Technique paramètre |
diamètre extérieur de câble |
12.3mm |
|
section transversale de câble |
95,03 mm2 |
|
|
Modèle de fibre |
G.652D |
|
|
Poids de câble |
150kg/km |
|
|
Résistance à la traction évaluée (RTS) |
kn 10 |
|
|
Minmum a permis la tension (la T.A.O.) |
4kn |
|
|
EDS |
3.2kn |
|
|
E-module |
12,1 kn/mm2 |
|
|
Coefficient de dilatation thermique |
1,9 10-6/°C |
|
|
Résistance de Cruss |
Long terme : 1100 n/100mm |
|
|
à court terme : 2200 n/100mm |
||
|
Rayon de cintrage d'autorisation |
Long terme (en courant) 220 millimètres |
|
|
(En s'étendant) 360 millimètres à court terme |
Structure et spécifications techniques ADSS-DJ (envergure de 50-500m)
|
Ref.Outer Diamètre (millimètre) |
Ref.Weight kg/km) |
Rec.DailyMax. Fonctionnement Tension (kN) |
Maximum Permis Fonctionnement Tension [kN) |
Coupure Force (kN) |
Force Membre CSA. (kN/mm2) |
Modulusof Élasticité CSA kNmm2) [ |
La chaleur Expansion Coefficient (X10-6/K) |
SuitableSpan Mètre ABICP |
||||
|
PE |
À |
|
||||||||||
|
12,5 |
125 |
136 |
1,5 |
4 |
10 |
4,6 |
7,6 |
1,8 |
160 |
100 |
140 |
100 |
|
13,0 |
132 |
142 |
2,25 |
6 |
15 |
7,6 |
8,3 |
1,5 |
230 |
150 |
200 |
150 |
|
13,3 |
137 |
148 |
3,0 |
8 |
20 |
10,35 |
9,45 |
1,3 |
300 |
200 |
290 |
200 |
|
13,6 |
145 |
156 |
3,6 |
10 |
24 |
13,8 |
10,8 |
1,2 |
370 |
250 |
350 |
250 |
|
13,8 |
147 |
159 |
4,5 |
12 |
30 |
14,3 |
11,8 |
1,0 |
420 |
280 |
400 |
280 |
|
14,5 |
164 |
177 |
5,4 |
15 |
36 |
18,4 |
13,6 |
0,9 |
480 |
320 |
460 |
320 |
|
14,9 |
171 |
185 |
6,75 |
18 |
45 |
22,0 |
16,4 |
0,6 |
570 |
380 |
550 |
380 |
|
15,1 |
179 |
193 |
7,95 |
22 |
53 |
26,4 |
18,0 |
0,3 |
670 |
460 |
650 |
460 |
|
15,5 |
190 |
204 |
9,0 |
26 |
|60 |
32,2 |
19,1 |
0,1 |
750 |
530 |
750 |
510 |
Exposition de produit
Application
Approprié à la méthode de pose aérienne
Stockage/température de fonctionnement : -40℃~+70℃
Détail de paquet
Nom d'A.Company
Poids de B.Gross/Net
Type de C.Fiber
Longueur de D.Cable
